3-strängige Ringkette

JDT 3-strängige Ringkette

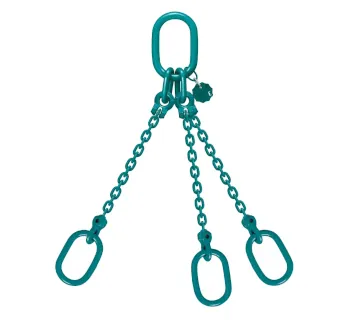

Die JDT ENORM 3-strängige Ringkette ist ein Güteklasse 10 Kettengehänge mit Systemaufbau aus Anschlagkopf EA3, drei Strängen Rundstahlkette EK und Endgliedern EA1 (optional mit Verkürzungselement EVKS-V). Sie nutzt die Vorteile der ENORM-Werkstoffgüte wie 25% höhere Tragfähigkeiten gegenüber GK8 bei gleicher Nenndicke, definierte Temperaturfaktoren bis 400°C sowie eine pulverbeschichtete Oberfläche.

Systemkomponenten: EA3 (Anschlagkopf) + 3× EK (Rundstahlkette) + 3× EA1 (Endglieder)
Güteklasse 10 / ENORM für hohe Belastbarkeit im Hebeeinsatz
25% höhere Tragfähigkeiten (EK) gegenüber Güteklasse 8 bei gleicher Nenndicke
Temperatur-Reduktionsfaktoren bis 400°C (100% bis 200°C)
Pulverbeschichtet (wasserblau) für Oberflächenschutz
Optional: EVKS-V zum Verkürzen/Ausgleichen der Stränge

7 Artikel → 3-strängige Ringkette

3-strängige Ringkette

Güteklasse
Tragfähigkeit 0 - 45°
Tragfähigkeit 45 - 60°
Kettenteilung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Systemkomponenten: EA3 (Anschlagkopf) + 3× EK (Rundstahlkette) + 3× EA1 (Endglieder)
Güteklasse 10 / ENORM für hohe Belastbarkeit im Hebeeinsatz
25% höhere Tragfähigkeiten (EK) gegenüber Güteklasse 8 bei gleicher Nenndicke
Temperatur-Reduktionsfaktoren bis 400°C (100% bis 200°C)
Pulverbeschichtet (wasserblau) für Oberflächenschutz
Optional: EVKS-V zum Verkürzen/Ausgleichen der Stränge

Informationen: 3-strängige Ringkette

Produktbeschreibung

Die 3-strängige Ringkette von JDT ist ein robustes Kettengehänge der Produktreihe ENORM in Güteklasse 10 für anspruchsvolle Hebeeinsätze. Sie ist für schwere Lasten im industriellen Dauereinsatz ausgelegt und kombiniert hohe Tragfähigkeiten (winkelabhängig) mit einem modularen Aufbau aus abgestimmten ENORM-Komponenten.

JDT 3-strängige Ringkette (ENORM, Güteklasse 10)

Einsatzbereiche

Industrie und Produktion: Heben schwerer Bauteile, Maschinenkomponenten, Vorrichtungen.
Stahlbau und Anlagenbau: Montagehub, Positionierarbeiten, Anschlagen an definierten Anschlagpunkten.
Logistik und Schwerlastumschlag: Verladen und Umsetzen von schweren Gütern mit mehreren Anschlagpunkten.
Werkstatt und Instandhaltung: wiederkehrende Hebevorgänge mit hoher Beanspruchung und wechselnden Lastbildern.

Verbaute Teile & Komponenten

Die Ringkette ist als System aufgebaut: Ein zentraler Aufhängungspunkt führt die Last über drei Kettenstränge zu den Endgliedern; optional können Verkürzungselemente zur Längenanpassung integriert werden.

Komponente	Typ	Aufgabe im System
Anschlagkopf mit Gabelverbinder	ENORM EA3	Zentraler Aufhängungspunkt für den sicheren Anschluss an den Kranhaken.
Rundstahlkette für Hebezwecke	ENORM EK	Tragende Kettenstränge; ausgelegt auf hohe Zugbelastung und Dauerbetrieb.
Endglieder/Anschlagköpfe mit Gabelverbinder	ENORM EA1	Stabile, sichere Verbindungspunkte an den Strangenden (z. B. für passende Verbindungselemente/Anschlagpunkte).
Verkürzungselement (optional)	ENORM EVKS-V	Flexible Längenanpassung einzelner Stränge zur besseren Lastverteilung und Anpassung an Anschlaghöhen.

Unterschiede der Varianten

Die Varianten unterscheiden sich primär über die Kettenteilung (Nenngröße) und die daraus resultierenden Tragfähigkeiten im Winkelbereich 0–45° sowie 45–60°. Damit lässt sich die Ringkette passend zur geforderten Last, zum Anschlagwinkel und zur Beanspruchung auswählen.

Technische Daten

Ausführung	Güteklasse	Tragfähigkeit 0–45°	Tragfähigkeit 45–60°	Kettenteilung	Kettengewicht (kg/m)
K3-6EA	10	3000 kg	2100 kg	6 x 18 mm	0.8
K3-8EA	10	5300 kg	3700 kg	8 x 24 mm	1.5
K3-10EA	10	8000 kg	6000 kg	10 x 30 mm	2.3
K3-13EA	10	14000 kg	10000 kg	13 x 39 mm	3.9
K3-16EA	10	21200 kg	15000 kg	16 x 48 mm	5.8
K3-18EA	10	26500 kg	19000 kg	18 x 54 mm	7.4
K3-22EA	10	40000 kg	28000 kg	22 x 66 mm	11.0

Vorteile der ENORM-Werkstoffgüte von JDT

Die ENORM-Rundstahlkette ist in ihren Abmessungen auf EN 818-2 ausgelegt; die Nennspannung 1000 N/mm2 entspricht der Güteklasse 10 nach EN 818-1. Der von JDT eingesetzte Werkstoff kombiniert hohe Festigkeit mit erhöhter Zähigkeit und ist auf robuste Hebeeinsätze ausgelegt.

25 % höhere Tragfähigkeit gegenüber Güteklasse 8 bei gleicher Kettenglied-Nenndicke (bezogen auf EN 818-2).
Mindestbruchdehnung: 25 % (naturschwarz) bzw. 20 % mit Farbüberzug – bei gleichzeitig gesteigerter Festigkeit.
Oberfläche: pulverbeschichtet (wasserblau) als Schutz im harten Einsatz.
Temperaturverhalten: zulässige Tragfähigkeitsfaktoren nach EN 818-6 bis 400°C (75 % im Bereich 300–400°C).
Optionaler Korrosionsschutz COR 92 (thermisch aufgebrachte organische Beschichtung) für die Rundstahlkette.

Sicherheitsaspekte & Normen

Winkelabhängige Tragfähigkeit: Die zulässige Last reduziert sich mit steigendem Neigungswinkel; beachten Sie die Variantenwerte für 0–45° und 45–60°.
Unsymmetrische Belastung: Bei unsymmetrischer Lastverteilung sind die Tragfähigkeiten um 50 % zu reduzieren.
Temperatur: Zulässige Tragfähigkeitsfaktoren nach EN 818-6 (z. B. 100 % bis 200°C, 90 % bis 300°C, 75 % bis 400°C); nach Abkühlung auf Raumtemperatur ist die Kette wieder zu 100 % belastbar.
Normbezug Kette: Abmessungen gemäß EN 818-2, Güteklasse-/Festigkeitsbezug gemäß EN 818-1; ENORM 10 erfüllt zusätzlich Anforderungen der PAS 1061.
Vor jedem Einsatz: Sichtprüfung auf Verschleiß, Verformung, Risse und unleserliche Kennzeichnung; bei fehlender/unklarer Kennzeichnung nicht verwenden.
Betrieb: Nur durch unterwiesenes Personal verwenden; Tragfähigkeit darf nicht überschritten werden, Kette nicht verknoten und nicht über Kanten ohne geeigneten Schutz führen.

Passende Artikel/Zubehör

Verkürzungselement ENORM EVKS-V (JDT): zur flexiblen Längenanpassung und besseren Lastverteilung bei wechselnden Anschlagpunkten.
2-strängige Ringkette (JDT ENORM): wenn eine zweisträngige Lösung für die Anwendung ausreicht.
4-strängige Ringkette (JDT ENORM): für Lasten mit vier Anschlagpunkten bzw. höhere Flexibilität in der Anschlaggeometrie.
3-strängig mit Gabelkopfhaken (JDT ENORM): wenn statt Endgliedern ein direkter Lastanschluss über Haken benötigt wird.
JDT ENORM Anschlagpunkt TAPS-E: passende Anschlagpunkte zur Last (wenn Schweißanschlagpunkte gefordert sind).
