4-strängige Ringkette

JDT 4-strängige Ringkette

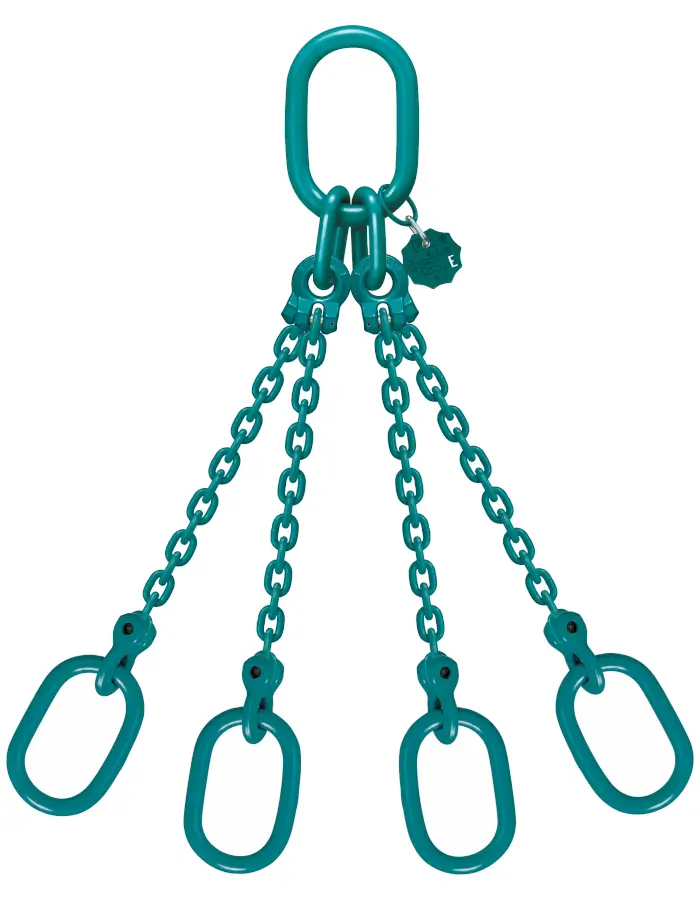

Die JDT ENORM 4-strängige Ringkette ist ein Güteklasse 10-Kettengehänge aus EA4 (Aufhängekopf), 4× EK (Rundstahlkette) und 4× EA1 (Ring-Endbeschlag) für den sicheren Mehrpunkt-Anschlag im Arbeitsbereich 0–60° (winkelabhängige Tragfähigkeit). Die ENORM Werkstoffgüte bietet u. a. 25% höhere Tragfähigkeiten gegenüber GK8 bei gleicher Nenndicke sowie definierte Temperaturfaktoren bis 400°C.

Systemkomponenten: EA4 (Aufhängekopf) + 4× EK (Kettenstränge) + 4× EA1 (Ring-Endbeschläge)
ENORM GK10: 25% höhere Tragfähigkeit vs. GK8 bei gleicher Nenndicke
4-Strang: ideal für Lasten mit vier Anschlagpunkten und stabile Lastführung
Temperatur: definierte Reduktionsfaktoren bis 400°C (Herstellerangabe)
Oberflächenschutz: pulverbeschichtet/lackiert (ENORM-System)
Optional: RFID an Aufhängeköpfen (auf Anfrage)

7 Artikel → 4-strängige Ringkette

4-strängige Ringkette

Güteklasse
Tragfähigkeit 0 - 45°
Tragfähigkeit 45 - 60°
Kettenteilung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Systemkomponenten: EA4 (Aufhängekopf) + 4× EK (Kettenstränge) + 4× EA1 (Ring-Endbeschläge)
ENORM GK10: 25% höhere Tragfähigkeit vs. GK8 bei gleicher Nenndicke
4-Strang: ideal für Lasten mit vier Anschlagpunkten und stabile Lastführung
Temperatur: definierte Reduktionsfaktoren bis 400°C (Herstellerangabe)
Oberflächenschutz: pulverbeschichtet/lackiert (ENORM-System)
Optional: RFID an Aufhängeköpfen (auf Anfrage)

Informationen: 4-strängige Ringkette

Die JDT 4-strängige Ringkette ist ein Kettengehänge im ENORM-Baukastensystem für den professionellen Hebeeinsatz. Der Aufbau kombiniert einen zentralen Aufhängekopf für 4 Stränge (Typ ENORM EA4), vier Stränge Rundstahlkette (Typ ENORM EK) und ringförmige Endbeschläge (Typ ENORM EA1) als robuste Anschlagpunkte für den Mehrpunkt-Anschlag.

Ausgelegt ist die Ringkette für winkelabhängige Lastaufnahme im Arbeitsbereich 0–60° (Tragfähigkeit abhängig vom Neigungswinkel). Ein Greifbereich ist nicht anwendbar, da es sich um ein Anschlagmittel handelt.

Aufbau & verbaute Teile / Komponenten

Komponente	Typ	Funktion im System	Norm-/Hinweis
Aufhängekopf (4-Strang)	ENORM EA4	Zentraler Sammelpunkt: verbindet alle 4 Kettenstränge mit dem Kranhaken.	Für 3- und 4-strängige Kettengehänge nach EN 818-4; Oberfläche RAL 5021, pulverbeschichtet/lackiert; optional RFID.
Rundstahlkette	ENORM EK	Tragender Kettenstrang (4 Stränge) zur Kraftübertragung zwischen Aufhängekopf und Endbeschlag.	Güteklasse 10 nach PAS 1061; Abmessungen gemäß EN 818-2.
Ring-Endbeschlag (je Strang)	ENORM EA1	Robuster Anschlagpunkt am Strangende; geeignet für Mehrpunkt-Anschlag an geeigneten Lastaufnahmepunkten.	Aufhängekopf mit Gabelverbinder für einsträngige Kettengehänge (Herstellerangabe: EN 818); Oberfläche RAL 5021, pulverbeschichtet/lackiert; optional RFID.

Einsatzbereiche

Stahl- und Metallbau: Mehrpunkt-Anschlag an konstruktiven Anschlagpunkten, Rahmen, Bauteilgruppen.
Maschinen- und Anlagenbau: Positionieren und Ausrichten von Maschinenkomponenten mit 4 Strängen.
Schwerlast-Logistik: Sicheres Heben von sperrigen Lasten mit mehreren Anschlagpunkten.
Instandhaltung: Wiederkehrende Hebevorgänge mit definierten Anschlagpunkten und hoher Robustheit.

Unterschiede der Varianten

Für die Ringkette werden Systemkomponenten in unterschiedlichen Kettennenngrößen eingesetzt. Damit ändern sich je nach Ausführung die winkelabhängigen Tragfähigkeiten (0–45° / 45–60°) sowie das Gewicht der Komponenten und der Kette pro Meter. Eine abweichende Stranglänge beeinflusst das Gesamtgewicht zusätzlich (Längenangabe ist herstellerseitig je Artikel variabel und wird hier nicht angegeben).

Technische Kennwerte (Systemgrößen)

Kettennenngröße	ENORM EK Nenngröße	ENORM EK Tragfähigkeit	EA1 Tragfähigkeit	EA4 Tragfähigkeit 0–45°	EA4 Tragfähigkeit 45–60°	EK Gewicht	EA1 Gewicht	EA4 Gewicht
6	6x18	1.4 t	1.4 t	3.0 t	2.12 t	0.85 kg/m	0.6 kg	1.7 kg
8	8x24	2.5 t	2.5 t	5.3 t	3.75 t	1.41 kg/m	0.9 kg	3.2 kg
10	10x30	4.0 t	4.0 t	8.4 t	6.0 t	2.37 kg/m	1.4 kg	5.3 kg
13	13x39	6.7 t	6.7 t	14.0 t	10.0 t	3.87 kg/m	2.4 kg	9.3 kg
16	16x48	10.0 t	10.0 t	21.2 t	15.0 t	6.02 kg/m	4.0 kg	16.3 kg
18	18x54	12.5 t	12.5 t	26.5 t	19.0 t	7.9 kg/m	6.2 kg	28.1 kg
22	22x66	19.0 t	19.0 t	40.0 t	28.0 t	11.4 kg/m	9.9 kg	40.5 kg

Sicherheitsaspekte & Normen

EN 818-4: Relevante Norm für Kettengehänge; die Tragfähigkeiten werden abhängig vom Neigungswinkel (z. B. 0–45° bzw. 45–60°) bewertet.
EN 818-2: Legt die Abmessungen/Anforderungen für Rundstahlketten fest; die ENORM EK entspricht den geforderten Abmessungen.
Güteklasse 10 nach EN 818-1: Die Nennspannung von 1000 N/mm² entspricht der Güteklasse 10.
Temperatur-Einsatz (EN 818-6, Herstellerangabe): zulässige Tragfähigkeiten bei Kettentemperatur -40°C bis 200°C = 100%, 200°C bis 300°C = 90%, 300°C bis 400°C = 75%; nach Erkalten auf Raumtemperatur ist die Kette wieder zu 100% belastbar.
Praxis-Sicherheit: Stränge stets symmetrisch anschlagen, Kanten schützen, Stoßbelastungen vermeiden und das Gehänge regelmäßig prüfen (Sichtprüfung vor Einsatz, wiederkehrende Prüfungen gemäß betrieblicher Vorgaben).

Vorteile der ENORM-Werkstoffgüte (JDT)

25% höhere Tragfähigkeiten bei gleicher Kettennenndicke im Vergleich zu den EN 818-2-Werten für Güteklasse 8.
Hohe Zähigkeit bei gleichzeitig hoher Festigkeit: Vorteile gegenüber Standardwerkstoffen (u. a. geringere Empfindlichkeit gegen Kerbbelastung).
Definierte Dehnung: Mindestbruchdehnung 25% (naturschwarz) bzw. 20% (mit Farbüberzug).
Oberflächenschutz: pulverbeschichtet/lackiert, u. a. in RAL 5021 wasserblau (ENORM-System), optional zusätzlicher Korrosionsschutz (Herstellerhinweis COR 92 für ENORM-Rundstahlkette).
Optionale RFID-Ausstattung bei Aufhängeköpfen auf Anfrage (für Identifikation/Prüfmanagement).

Passende Artikel/Zubehör

JDT ENORM Anschlagpunkt TAPS-E: Sinnvoll als definierter, schwenkbarer Anschlagpunkt an der Last, um den Mehrpunkt-Anschlag der Ringkette sicher und wiederholbar zu realisieren.
JDT 4-strängige Anschlagkette mit Gabelkopfhaken: Alternative, wenn statt Ring-Endbeschlägen ein direkter Hakenanschlag erforderlich ist.
JDT Ringketten (1- oder 2-strängig): Ergänzung für Anwendungen mit weniger Anschlagpunkten oder geringeren Platzverhältnissen.
