REMA 3-str. Sicherheitshaken und Verkürzer

Die 3-strängige Anschlagkette „Sicherheitshaken und Verkürzer“ von REMA ist für das sichere Heben schwerer Lasten ausgelegt und wird vollständig in Güteklasse 10 gefertigt. Je nach Ausführung erreicht sie eine Tragfähigkeit bis 21000 kg (bei 0–45°), während die integrierten Verkürzungshaken eine flexible Anpassung der Nutzlänge ermöglichen.

Einsatzbereiche

Typische Anwendungen sind Hebevorgänge mit mehrsträngiger Anschlagbindung, bei denen Lasten stabil geführt und die Stranglängen an die Anschlagpunkte angepasst werden müssen – z. B. in Industrie, Instandhaltung, Montage, Maschinenbau, Stahlbau und auf Baustellen.

Verbaute Teile & Komponenten

• Aufhängeglied RMA: Zentrales Aufnahmeteil zur Verbindung mit dem Hebezeug; verteilt die Last auf die drei Stränge.
• Anschlagkette Güteklasse 10: Drei Kettenstränge als tragendes Element des Gehänges.
• Verkürzungshaken RDG mit Kupplungsanschluß: Bestandteil zur Längenanpassung der Stränge (Nutzlänge einfach und flexibel einstellbar).
• Gabelkopfhaken RCH: Endbeschlag je Strang zur direkten Anbindung an die Last.

Vorteile der Güteklasse 10

Die Fertigung in Güteklasse 10 ermöglicht eine circa 25 % höhere Nutzlast gegenüber Güteklasse 8 sowie eine Gewichtsreduzierung (im REMA-Programm bis zu 36 % gegenüber Güteklasse 8). Zusätzlich wird für Güteklasse-10-Produkte eine höhere Beständigkeit gegen Materialermüdung beschrieben.

Vorteile eines Kettenverkürzers (Verkürzungshaken)

• Flexible Nutzlänge: Stränge können an unterschiedliche Anschlagpunkte angepasst werden, ohne das Gehänge zu wechseln.
• Ausgleich von Stranglängen: Unterstützt das gleichmäßige Ausrichten der Last bei ungleichen Anschlagpunkten (korrekte Lastverteilung vorausgesetzt).
• Praxisgerechte Konfiguration: Mehr Einsatzfälle mit einer Konfektion (Zeitersparnis bei wiederkehrenden Hebeaufgaben).
• Normbezug Ketten-Verkürzer: Anforderungen an Ketten-Verkürzer werden in DIN 5692 als Ergänzung zu allgemeinen Komponentenanforderungen beschrieben.

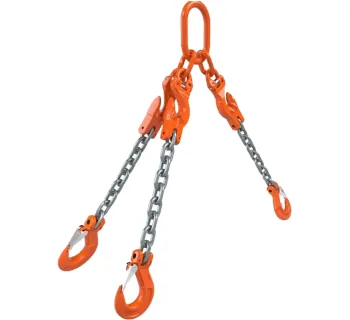

Die Abbildung zeigt den Aufbau mit Aufhängeglied, Verkürzungselementen und Endhaken (3-Strang-Konfektion) zur schnellen visuellen Einordnung.

Sicherheitsaspekte & Normen

Das Gehänge ist mit CE-Kennzeichnung und Kennzeichnung nach Norm angegeben; zudem ist ein Sicherheitsbeiwert 4 genannt. Als Standard werden DIN 17115, DIN 5692, EN 1677-1 und EN 818-7 aufgeführt.

• DIN 17115: technische Lieferbedingungen für Stähle, die u. a. zur Verarbeitung zu geschweißten Rundstahlketten und Ketten-Einzelteilen bestimmt sind.
• DIN 5692: Ergänzung zu allgemeinen Rahmenanforderungen, u. a. weil besondere Anforderungen an Ketten-Verkürzer dort adressiert werden.
• EN 1677-1: legt sicherheitstechnische Festlegungen bzw. Anforderungen für geschmiedete Komponenten im Anschlagmittel-Kontext fest.
• EN 818-7: wird als Standard genannt und ist als Norm für Short link chain for lifting purposes (Teil 7) dokumentiert.

Für den sicheren Einsatz gilt: Tragfähigkeit immer nach Anschlagwinkel auswählen, Haken ausschließlich in Zugrichtung belasten, sicherstellen, dass Sicherungselemente vollständig schließen, und die Verkürzung nur im dafür vorgesehenen Lastaufnahmebereich des Verkürzungshakens ausführen.

Unterschiede der Varianten

Die Varianten unterscheiden sich durch Kettenteilung und die zulässige Tragfähigkeit in Abhängigkeit vom Anschlagwinkel (0–45° bzw. 45–60°).

Passende Artikel/Zubehör

Sinnvoll ergänzend sind alternative 3-strängige bzw. 4-strängige REMA-Konfektionen (z. B. andere Endbeschläge) sowie passende Kategorien, wenn unterschiedliche Anschlagbindungen oder Strangzahlen benötigt werden.
