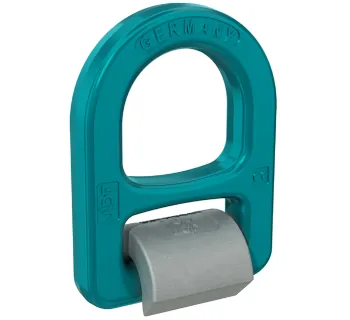

JDT ENORM Anschlagpunkt TAPS-E

Der ENORM Anschlagpunkt TAPS-E von JDT ist ein Anschweißpunkt zum Heben und Zurren und wird als fester Anschlagpunkt dauerhaft mit der Konstruktion verschweißt. Die kompakte, robuste Ausführung mit 180° Schwenkbereich des Bügels ist für den professionellen Einsatz in der Lastaufnahme ausgelegt.

Der Anschlagpunkt ist als Güteklasse 10 ausgeführt, in Anlehnung an DIN EN 1677-1 konstruiert und für definierte Einsatztemperaturen von -20 °C bis +400 °C vorgesehen. Je nach Ausführung stehen unterschiedliche Tragfähigkeiten und Eigengewichte zur Verfügung.

Einsatzbereiche

• Schweißbare Anschlagmöglichkeit an Stahlkonstruktionen, Maschinengestellen und Lasttraversen (dauerhafte Integration).
• Hebe- und Transportprozesse in industriellen Umgebungen, in denen definierte Anschlagpunkte benötigt werden.
• Lastsicherung durch Zurrvorgänge, sofern die Anwendung und die betrieblichen Regeln dies zulassen.

Technische Beschreibung

• Arbeitsbereich / Greifbereich: nicht anwendbar (fester Anschlagpunkt, kein Greifmechanismus).
• Schwenkbereich: 180° schwenkbarer Bügel (Ausrichtung zur Zugrichtung möglich).
• Temperaturbereich: -20 °C bis +400 °C.
• Ausführung: robuste Schmiedeausführung, kompakte Bauweise.

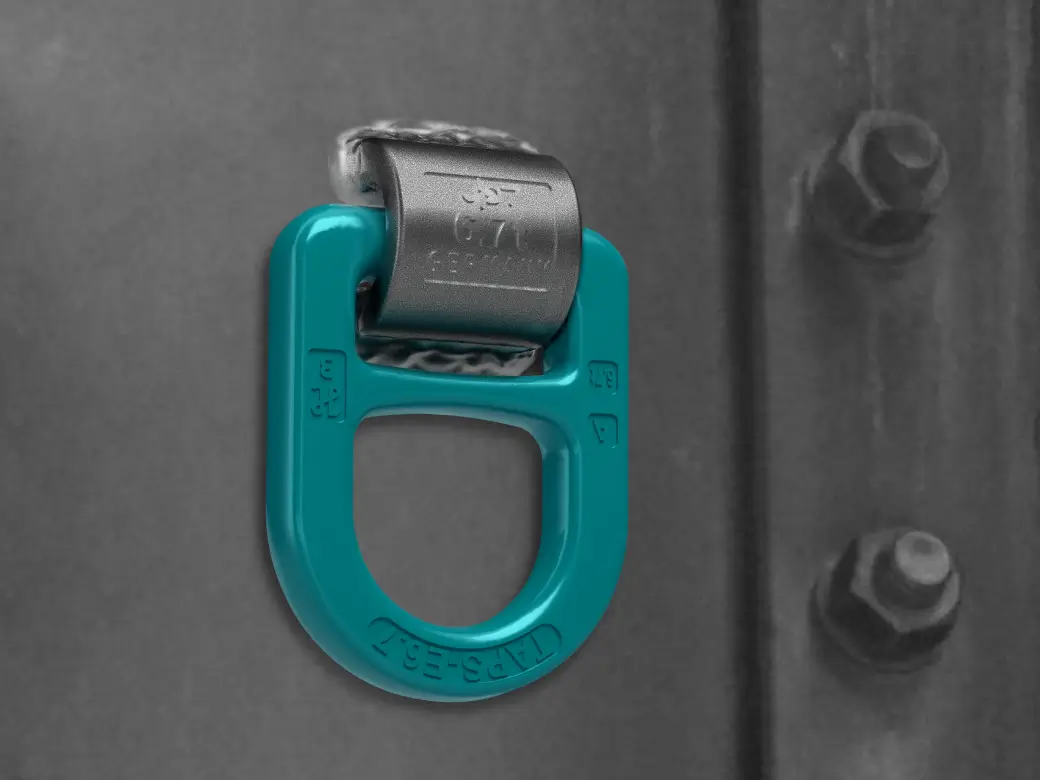

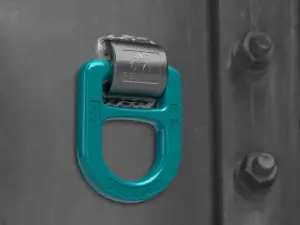

Produktbild

Sicherheitsaspekte & Normen

Die Ausführung ist in Anlehnung an DIN EN 1677-1 angegeben. Für den sicheren Betrieb gilt: Tragfähigkeiten dürfen nicht überschritten werden; der Anschlagpunkt darf unter Last nicht gedreht und nicht zum Wenden der Last eingesetzt werden. Der Lastbügel ist in Zugrichtung einzustellen und muss frei beweglich bleiben; das Anschlagmittel darf sich nicht an Kanten oder am Anschlagpunkt abstützen.

Prüfung/Wartung: Anschlagmittel sind regelmäßig vor dem Gebrauch visuell zu prüfen (z. B. Korrosion, Verformung, Beschädigungen). Fehlerhafte Anschlagmittel dürfen nicht verwendet werden. Mindestens jährlich ist eine Prüfung durch eine befähigte Person unter Berücksichtigung einschlägiger Normen und berufsgenossenschaftlicher Richtlinien (z. B. DGUV Regel 100-500) vorgesehen; zusätzlich wird eine Rissprüfung alle 3 Jahre empfohlen. Aufzeichnungen sind aufzubewahren; bei Zuwiderhandeln kann die Betriebserlaubnis erlöschen.

Schweißen: Die Schweißung darf nur von Handschweißern mit gültiger Qualifikation (u. a. DIN EN ISO 9606-1 bzw. EN 287-1, abhängig von der Prüfbescheinigung) durchgeführt werden. Beschichtungen und Verunreinigungen im Bereich der Schweißnaht sind vor dem Schweißen zu entfernen; Nahtübergänge sind kerbfrei auszuführen. Für MAG (ISO 4063-135) und Lichtbogenhandschweißen (ISO 4063-111) sind Schweißzusätze nach ISO 14341 bzw. ISO 2560 mit den geforderten mechanischen Kennwerten vorgesehen; die Eignung des Zusatzwerkstoffs und die fachgerechte Ausführung liegen in der Verantwortung des Schweißenden/Herstellers der Schweißung.

Passende Artikel/Zubehör

• JDT ENORM Anschlagketten (Güteklasse 10) als passende Anschlagmittel zum Einhängen in den Bügel.
• 1-strängige bis 4-strängige Ausführungen (z. B. mit Gabelkopfhaken oder Automatik-Haken) für unterschiedliche Anschlagarten.
