REMA 3-str. Automatikhaken und Verkürzer

Die 3-strängige Anschlagkette von REMA ist ein anschlussfertiges Kettengehänge für den professionellen Hebebetrieb, komplett gefertigt in Güteklasse 10. Durch die integrierten Verkürzungshaken lässt sich die Nutzlänge schnell an die Lastgeometrie anpassen, während die Gabelkopf-Automatikhaken ein sicheres Anschlagen im täglichen Kranbetrieb unterstützen.

Aufbau & verbaute Teile (Komponenten)

• Aufhängeglied RMA: Zentrales Aufhängeelement zur Verbindung mit dem Kranhaken; verteilt die Last auf die drei Stränge.
• 3 Kettenstränge (Anschlagkette Güteklasse 10): Hochbelastbare Kette als tragendes Element; ausgelegt für hohe Tragfähigkeiten in mehrsträngiger Anschlagart.
• Verkürzungshaken RDG mit Kupplungsanschluss: Je Strang ein Verkürzer zur flexiblen Stranglängenanpassung durch Einhängen der Kette; Kupplungsanschluss zur systemkonformen Verbindung im GK10-Baukasten.
• Gabelkopf-Automatikhaken RCS: Endhaken zum Anschlagen an Lastaufnahmepunkten; als Automatikhaken für sicheres Handling im Hebebetrieb.

Einsatzbereiche

Geeignet für Industrie, Stahl- und Anlagenbau, Maschinen- und Werkzeugbau, Logistik, Werften sowie Bau und Montage, wenn schwere Lasten mit variabler Anschlaggeometrie sicher bewegt werden müssen.

• Mehrpunkt-Anschlag an Bauteilen mit drei Anschlagpunkten oder zur stabilen Lastführung.
• Wechselnde Lastformen (z. B. asymmetrische Geometrien) durch Anpassung der Stranglängen über Verkürzer.
• Hallen- und Kranbetrieb mit häufigem Anschlagen/Umsetzen im wiederkehrenden Materialfluss.

Produktabbildung

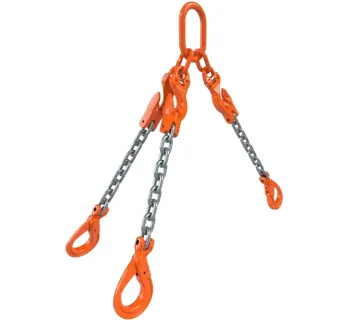

Die Abbildung zeigt den grundsätzlichen Aufbau aus Aufhängeglied, 3 Kettensträngen, Verkürzern und Automatikhaken.

Sicherheitsaspekte & Normen

Das Kettengehänge ist CE-gekennzeichnet und wird nach Norm gekennzeichnet. Der angegebene Sicherheitsbeiwert beträgt 4 (Sicherheitsfaktor 4:1).

• EN 1677-1: Anforderungen an Komponenten für Anschlagmittel (u. a. Haken/Komponenten im Hebebetrieb).
• EN 818-7: Anforderungen an Kettenzubehör/Komponenten für Anschlagketten (im System GK10).
• DIN 17115 / DIN 5692: In der Produktkennzeichnung als Standard genannt; relevant für die normbezogene Ausführung/Zuordnung der Komponenten.
• Lastwinkel beachten: Tragfähigkeiten gelten abhängig vom Arbeitsbereich (0–45° bzw. 45–60°).
• Verkürzer richtig verwenden: Kette ausschließlich im Verkürzungshaken einhängen (keine Improvisation über Kanten/Schäkel), um unzulässige Querbelastungen zu vermeiden.
• Prüfung & Ablegereife: Kette und Komponenten vor jedem Einsatz auf Deformation, Risse und Verschleiß prüfen; beschädigte Anschlagmittel sofort außer Betrieb nehmen.

Vorteile der Güteklasse 10 (GK10)

• Hohe Tragfähigkeit bei kompakter Kettendimension für anspruchsvolle Hebeaufgaben.
• Sicherheitsfaktor 4:1 als definierte Sicherheitsreserve im Hebebetrieb.
• Systemkompatibilität im GK10-Baukasten: Komponenten sind als modulares System ausgelegt und können bei Bedarf einzeln ersetzt werden.
• Qualitätskennzeichen: Komponenten dieses Kettengehänges sind mit dem DGUV-zertifizierten H-84-Zeichen beschrieben.

Vorteile eines Kettenverkürzers (RDG)

Ein Kettenverkürzer ermöglicht die schnelle Anpassung der Stranglängen direkt am Gehänge, ohne Umrüsten oder Austausch der Kette. Dadurch lassen sich Lasten praxisnah ausrichten und Anschlagpunkte besser ausgleichen.

• Schnelle Längenanpassung für wechselnde Lastgeometrien durch einfaches Einhängen der Kette.
• Flexibler Lastausgleich bei unterschiedlichen Anschlagpunkthöhen (Verkürzen einzelner Stränge).
• Mehr Einsatzbreite eines Gehänges, da unterschiedliche Lastsituationen ohne zusätzliche Anschlagmittel abgedeckt werden können.
• Praxisvorteil im Kranbetrieb: reduziert Umrüstzeiten und unterstützt kontrolliertes Ausrichten der Last.

Technische Daten

Arbeitsbereich: Tragfähigkeiten gelten für den Lastwinkelbereich 0–45° und 45–60° (3-Strang).
Gewicht: abhängig von Kettendimension und Nutzlänge; untenstehend Beispielwerte.
