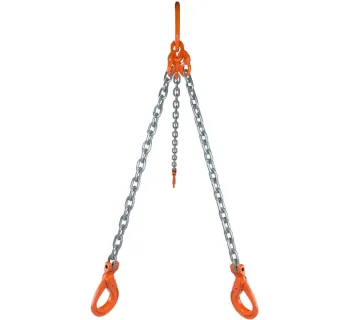

REMA 3-strang mit Automatikhaken

Die REMA 3-strängige Anschlagkette mit Gabelkopf-Automatikhaken ist ein anschlussfertiges Kettengehänge für den professionellen Hebebetrieb und wird vollständig aus Komponenten der Güteklasse 10 gefertigt. Abhängig von der Ausführung ist eine Tragfähigkeit bis 21 Tonnen möglich, wobei die zulässige Nutzlast über den Anschlagwinkel (z. B. 0–45° vs. 45–60°) reduziert wird.

Der Aufbau mit Aufhängeglied, Kettenverbindern, GK10-Anschlagkette und Automatikhaken ist auf robuste Dauerbeanspruchung ausgelegt; als Werkstoff wird Vergütungsstahl, wärmebehandelt angegeben. Die Ausführung ist nach Norm gekennzeichnet und trägt eine CE-Kennzeichnung; der angegebene Sicherheitsbeiwert beträgt 4.

Verbaute Teile & Komponenten

• Aufhängeglied RMA: Zentraler Anschlagpunkt zur Aufnahme aller Stränge am Kranhaken und zur definierten Krafteinleitung in das Gehänge.
• Kettenverbinder RCX: Verbindungselement zwischen Aufhängeglied und den einzelnen Kettensträngen (modularer Austausch von Strängen/Endbeschlägen möglich).
• Anschlagkette Güteklasse 10: Tragendes Element des Gehänges; ausgelegt auf hohe mechanische Beanspruchung und für den Einsatz mit GK10-Komponenten.
• Gabelkopf-Automatikhaken RCS: Endbeschlag zum Anschlagen der Last; die Automatikausführung unterstützt ein verriegeltes Anschlagen im Betrieb (Sicherheitsfunktion gegen unbeabsichtigtes Lösen bei korrekter Anwendung).

Einsatzbereiche

• Stahl- und Metallbau: Heben und Positionieren von Stahlträgern, Schweißbaugruppen und Konstruktionen.
• Maschinen- und Anlagenbau: Handling schwerer Maschinenteile, Aggregate und Baugruppen in Fertigung und Montage.
• Logistik & Umschlag: Kranbetrieb in Lager, Werk und Hafen (z. B. Palettenrahmen, Großteile, sperrige Güter).
• Bauindustrie: Versetzen von Fertigteilen, Schalungen, schweren Bauteilen und Lastaufnahmemitteln.

Unterschiede der Varianten

Varianten unterscheiden sich in der zulässigen Tragfähigkeit (WLL) und der daraus resultierenden Eignung für unterschiedliche Lasten und Anschlagwinkel; eine Auslegung erfolgt stets nach dem geplanten Anschlagwinkel und der erforderlichen Nutzlast.

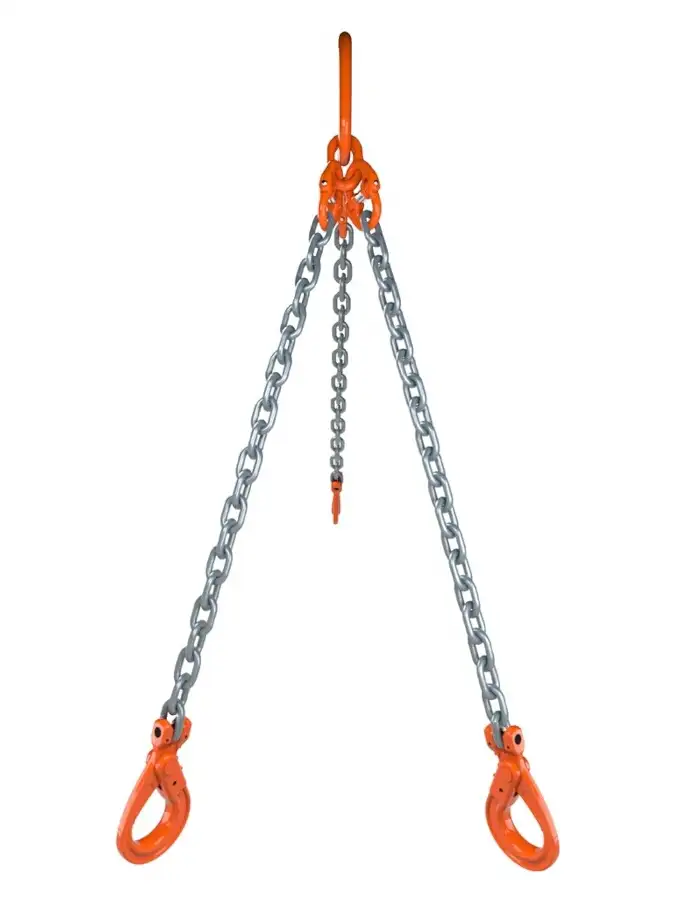

Abbildung zur Orientierung der Komponenten (Aufhängeglied, Verbinder, Stränge, Automatikhaken).

Sicherheitsaspekte & Normen

Die Ausführung ist mit CE-Kennzeichnung und Kennzeichnung nach Norm angegeben; als Standard werden DIN 17115, DIN 5692, EN 1677-1 und EN 818-7 genannt sowie ein Sicherheitsbeiwert 4. Für die Praxis bedeutet das: Lastaufnahme ausschließlich innerhalb der angegebenen WLL, Berücksichtigung des Anschlagwinkels (WLL-Reduktion bei größeren Winkeln) und Einsatz nur mit vollständig lesbarer Kennzeichnung.

• EN 1677-1: Rahmenanforderungen, mechanische Eigenschaften und Prüfungen für geschmiedete Einzelteile für Anschlagmittel (z. B. Haken/Verbindungsteile).
• DIN 5692: Ergänzt die allgemeinen Anforderungen (u. a. zu Ketten-Verkürzern), da diese in EN 1677-1 nicht im Detail behandelt werden.
• DIN 17115: Technische Lieferbedingungen für Stähle, die zur Herstellung von geschweißten Rundstahlketten und Ketten-Einzelteilen verwendet werden.
• EN 818-7: Anforderungen an kurzgliedrige Rundstahlketten für Hebezwecke (sicherheitsbezogene Anforderungen/mechanische Eigenschaften gemäß Normbeschreibung).

Praktische Sicherheitsregeln: Automatikhaken nur in geeignete Anschlagpunkte einhängen, auf vollständig geschlossene Verriegelung achten, Querbelastungen vermeiden und die Lastführung so wählen, dass Stränge nicht verdreht oder über scharfe Kanten beansprucht werden.

Vorteile der Güteklasse 10

• Bis zu 25% höhere Tragfähigkeit gegenüber Güteklasse 8 (bei vergleichbarer Auslegung, herstellerseitig beschrieben).
• Höherer Legierungsanteil und dadurch laut Herstellerangaben eine höhere Beständigkeit gegen Materialermüdung.
• Effizienz durch höhere Nutzlast bei gleicher Systemlogik (wirtschaftliche Reserve im täglichen Hebebetrieb).

Gewicht

Das Gewicht ist abhängig von der Nutzlänge und der jeweiligen Ausführung. Nach Produktinformation sind verschiedene Nutzlängen verfügbar; nachfolgend Beispielwerte für Nutzlänge 1.0 m.

Vorteile eines Kettenverkürzers

Ein Kettenverkürzer ermöglicht das schnelle Anpassen der Nutzlänge einzelner Stränge an unterschiedliche Anschlagpunkte und Lastgeometrien, ohne das Gehänge umzurüsten. Das verbessert die Flexibilität im Alltag (z. B. Lastausgleich bei ungleichen Anschlaghöhen) und kann die Stabilität der Lastaufnahme erhöhen, weil Stränge gezielt auf gleiche Wirklängen eingestellt werden.

Passende Artikel/Zubehör

• 3-str. Ausführung mit Verkürzungshaken (für flexible Längenanpassung je Strang)
• 3-str. Alternative mit Sicherheitshaken und Verkürzer (falls statt Automatikhaken ein anderer Endbeschlag benötigt wird)
• 4-str. Variante mit Verkürzer (bei Bedarf nach zusätzlichem Strang/Anschlagoptionen)
