4-str. Gabelkopfhaken und Verkürzer

REMA 4-str. Gabelkopfhaken und Verkürzer

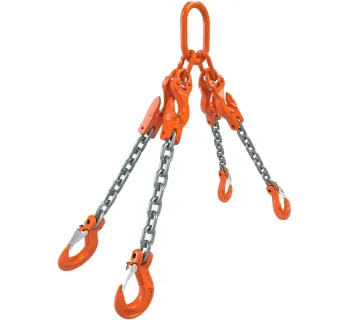

Die REMA 4-strängige Anschlagkette mit Gabelkopfhaken RCH und Verkürzungshaken RDG ist ein anschlussfertiges Güteklasse 10-Gehänge aus Aufhängeglied RMA, 4 Kettensträngen, Verkürzern und Endhaken für den professionellen Hebebetrieb. Sie bietet winkelabhängige Tragfähigkeiten bis 21000 kg (0–45°) und ermöglicht durch die Kettenverkürzer eine schnelle Nutzlängen-Anpassung zur Lastbalance.

System: RMA (Aufhängeglied) + 4× GK10-Kette + 4× RDG Verkürzer + 4× RCH Gabelkopfhaken
Güteklasse 10: hohe Tragfähigkeit und robuste Auslegung für schwere Hebeeinsätze
4-Strang-System: Mehrpunktaufnahme für stabile Lastführung (bei fachgerechtem Anschlagen)
Kettenverkürzer: schnelle Längenanpassung je Strang und Lastausgleich bei variierenden Lasten
Gabelkopfhaken: robuster Endbeschlag für geeignete Anschlagpunkte
Praxisvorteil: weniger Umrüstzeit, mehr Flexibilität bei wechselnden Lastgeometrien

5 Artikel → 4-str. Gabelkopfhaken und Verkürzer

4-str. Gabelkopfhaken und Verkürzer

Güteklasse
Tragfähigkeit 0 - 45°
Tragfähigkeit 45 - 60°
Kettenteilung
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

System: RMA (Aufhängeglied) + 4× GK10-Kette + 4× RDG Verkürzer + 4× RCH Gabelkopfhaken
Güteklasse 10: hohe Tragfähigkeit und robuste Auslegung für schwere Hebeeinsätze
4-Strang-System: Mehrpunktaufnahme für stabile Lastführung (bei fachgerechtem Anschlagen)
Kettenverkürzer: schnelle Längenanpassung je Strang und Lastausgleich bei variierenden Lasten
Gabelkopfhaken: robuster Endbeschlag für geeignete Anschlagpunkte
Praxisvorteil: weniger Umrüstzeit, mehr Flexibilität bei wechselnden Lastgeometrien

Informationen: 4-str. Gabelkopfhaken und Verkürzer

Die REMA 4-str. Anschlagkette mit Gabelkopfhaken und Verkürzern ist ein konfektioniertes Kettengehänge für den professionellen Hebe- und Kranbetrieb und wird vollständig in Güteklasse 10 ausgeführt. Über die integrierten Verkürzungshaken lässt sich die Nutzlänge der einzelnen Stränge schnell an die Lastgeometrie anpassen; je nach Ausführung (Kettenteilung) sind Tragfähigkeiten bis 21000 kg möglich.

REMA 4-str. Gabelkopfhaken und Verkürzer – Komponentenübersicht

Einsatzbereiche

Das Gehänge eignet sich für das Heben schwerer Lasten, wenn mehrere Anschlagpunkte genutzt werden sollen und die Stranglängen flexibel an unterschiedliche Lastformen angepasst werden müssen.

Industrie und Instandhaltung: Maschinen, Baugruppen, Stahlkonstruktionen
Bau und Montage: Fertigteile, Bauteile mit variabler Anschlaggeometrie
Schwerlast-Logistik: Umschlag, Verladung, Werkslogistik

Verbaute Teile und Komponenten

Die Ausführung kombiniert einen zentralen Aufhängepunkt mit vier Kettensträngen, die über Verkürzungselemente geführt und mit Gabelkopfhaken als Endbeschlag ausgeführt sind.

Komponente	Bezeichnung	Funktion / Nutzen
Aufhängeglied	RMA	Zentraler Anschlagpunkt zur Aufnahme am Kranhaken; verteilt die Last auf die Stränge.
Verkürzungshaken	RDG mit Kupplungsanschluss	Stranglänge schnell einstellen, Lastschwerpunkt ausgleichen, unterschiedliche Anschlagpunkte bedienen.
Anschlagkette	Güteklasse 10	Hochfeste Kette für hohe Tragfähigkeiten bei professionellen Hebeanwendungen.
Endbeschlag	Gabelkopfhaken RCH	Robuster Haken für das Anschlagen an Ösen, Laschen oder geeigneten Anschlagpunkten.

Unterschiede der Varianten

Es sind 5 Varianten aufgeführt, die sich über die Kettenteilung und die resultierende Tragfähigkeit unterscheiden. Der Arbeitsbereich ist über den Neigungswinkel der Stränge definiert (0 - 45° sowie 45 - 60°).

Ausführung	Güteklasse	Tragfähigkeit 0 - 45°	Tragfähigkeit 45 - 60°	Kettenteilung
10-6	10	3000 kg	2120 kg	6 x 18 mm
10-8	10	5250 kg	3750 kg	8 x 24 mm
10-10	10	8400 kg	6000 kg	10 x 30 mm
10-13	10	14000 kg	10050 kg	13 x 39 mm
10-16	10	21000 kg	15000 kg	16 x 48 mm

Sicherheitsaspekte & Normen

Das Gehänge ist mit CE-Kennzeichnung und Kennzeichnung nach Norm angegeben; der Sicherheitsbeiwert ist mit 4 benannt. Als Standard sind DIN 17115, DIN 5692, EN 1677-1 und EN 818-7 aufgeführt.

EN 818-7: Anforderungen an Kettengehänge (Konfektion/Anschlagketten).
EN 1677-1: Anforderungen an Bauteile wie Haken/Komponenten im Hebezeugbereich.
Die Tragfähigkeit ist abhängig vom Strangwinkel; für 0 - 45° gelten höhere Werte als für 45 - 60°.

Vorteile der Güteklasse 10

Hochfester Werkstoff für anspruchsvolle Hebeanwendungen.
Hohe Tragfähigkeiten je nach Kettenteilung bis 21000 kg (bei 0 - 45°).
Normgerechte Auslegung in Verbindung mit ausgewiesener Kennzeichnung und Sicherheitsbeiwert.

Vorteile eines Kettenverkürzers (Verkürzungshaken)

Flexible Längenanpassung der Stränge für unterschiedliche Lastgeometrien.
Schwerpunkt ausgleichen: Stränge gezielt anpassen, um die Last stabiler auszurichten.
Schneller Wechsel zwischen Anschlagsituationen ohne Umrüsten auf ein anderes Gehänge.
