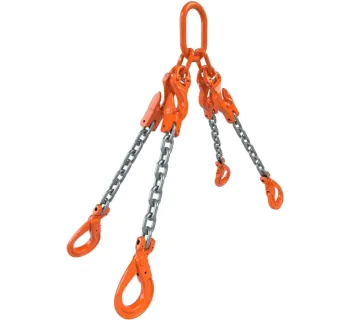

REMA 4-str. Automatikhaken mit Verkürzer

Die 4-strängige Anschlagkette mit Automatikhaken und integriertem Kettenverkürzer ist ein anschlussfertiges Güteklasse 10-Anschlagmittel für das sichere Heben und Positionieren schwerer Lasten im Kranbetrieb. Das Gehänge ist für eine winkelabhängige Nutzung ausgelegt und erreicht – abhängig von der Kettengröße – eine Tragfähigkeit bis 21 Tonnen.

Der Aufbau folgt einem klaren System: Ein zentrales Aufhängeglied RMA nimmt vier Stränge auf; je Strang ermöglicht ein Verkürzungshaken RDG (mit Kupplungsanschluss) das schnelle Einstellen der Nutzlänge, während der Automatikhaken RCS als Endbeschlag ein sicheres, selbsttätiges Einhängen unterstützt. Die eingesetzte Anschlagkette ist vollständig in Güteklasse 10 ausgeführt.

Einsatzbereiche

• Stahl- und Anlagenbau: Mehrpunkt-Anschlag an Bauteilen, Maschinen, Aggregaten
• Bau & Montage: Heben von Fertigteilen, Schalungen, Trägern und Konstruktionen
• Schwerlast-Logistik: Umschlag, Verladung und Positionierung sperriger Güter
• Werkstatt & Instandhaltung: Lasten ausrichten, Schwerpunktkorrektur über Stranglänge
• Hafen/Industrie: wiederkehrende Hebevorgänge mit hoher Beanspruchung und robustem Kettenanschlag

Verbaute Teile & Komponenten

• Aufhängeglied RMA: zentrales Tragglied zur Aufnahme aller Stränge und zur Verbindung mit dem Kranhaken
• 4× Anschlagkette (Güteklasse 10): kurzgliedrige Rundstahlkette für den professionellen Hebebetrieb
• 4× Verkürzungshaken RDG mit Kupplungsanschluss: Stranglänge je Strang flexibel einstellbar
• 4× Automatikhaken RCS: Endhaken zum Anschlagen an Lastaufnahmepunkten

Vorteile der Güteklasse 10

• Höhere Nutzlast: Güteklasse 10 bietet eine etwa 25% höhere Nutzlast gegenüber Güteklasse 8 (programmbedingt)
• Gewichts- und Handlingsvorteil: im Vergleich zu GK8 wird eine Gewichtsreduzierung um 36% genannt (programmbedingt)
• Robust für den Dauereinsatz: ausgelegt für wiederkehrende Hebevorgänge im industriellen Umfeld
• Normgerechte Kennzeichnung: CE-Kennzeichnung und Kennzeichnung nach Norm für rückverfolgbare Anwendung

Vorteile eines Kettenverkürzers

• Schnelle Längenanpassung: Nutzlänge je Strang zügig einstellen, ohne das Gehänge umzubauen
• Lastbalance: durch Verkürzen einzelner Stränge kann der Schwerpunkt besser ausgeglichen werden
• Mehr Flexibilität: ein Gehänge deckt unterschiedliche Anschlaggeometrien ab (z. B. variable Anschlagpunkte)
• Praxisnah: reduziert Umrüstaufwand, wenn Lasten häufig variieren

Unterschiede der Varianten

Varianten ergeben sich über die Kettengröße (Kettenteilung) und die daraus resultierende Tragfähigkeit in den zulässigen Neigungswinkelbereichen.

Sicherheitsaspekte & Normen

Das Gehänge ist laut Hersteller nach Norm gekennzeichnet und trägt eine CE-Kennzeichnung. Für den sicheren Einsatz ist die Tragfähigkeit stets winkelabhängig zu beurteilen (Bereiche 0–45° und 45–60°) und nur bei geeigneter Anschlaggeometrie zu nutzen.

• Sicherheitsbeiwert: 4 (Herstellerangabe)
• DIN 17115: bezieht sich auf Stähle für geprüfte geschweißte Rundstahlketten und Ketten-Einzelteile
• DIN 5692: ergänzt Anforderungen an geschmiedete Ketten-Verkürzer (z. B. Verkürzungshaken/Verkürzungsklauen)
• EN 1677-1: allgemeine Anforderungen an geschmiedete Komponenten für Anschlagmittel
• EN 818-7: Anforderungen und mechanische Eigenschaften für kurzgliedrige Rundstahlketten für Hebezwecke (Nenndickenbereich hersteller-/normseitig definiert)
• Mehrstrang-Heben: Bei mehrsträngigen Anschlagmitteln dürfen ohne gesicherte gleichmäßige Lastverteilung nicht automatisch alle Stränge als tragend angenommen werden

Technische Hinweise

• Arbeitsbereich: Neigungswinkelbereiche 0–45° und 45–60° (winkelabhängige Tragfähigkeit)
• Greifbereich: nicht anwendbar (Anschlagmittel/Lastanschlag über Haken)
