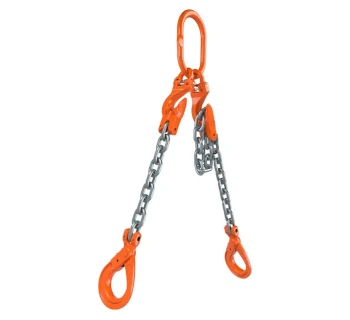

REMA 2-str. Automatikhaken mit Verkürzer

Das 2-strängige Kettengehänge mit Automatikhaken und Verkürzer von Rema ist ein anschlussfertiges Anschlagmittel der Güteklasse 10 für den professionellen Kran- und Hebebetrieb. Es besteht aus einem Aufhängeglied RML, zwei Verkürzungshaken RDG mit Kupplungsanschluss, einer zweisträngigen Anschlagkette sowie zwei Automatikhaken RCS als selbstsichernde Endhaken.

Je nach Kettendurchmesser 6–16 mm werden Tragfähigkeiten bis 14.00 t im Neigungsbereich 0–45° erreicht, sodass ein breites Spektrum an Hebeaufgaben mit variabler Lastgeometrie abgedeckt werden kann.

Alle Komponenten sind als Güteklasse-10-Bauteile mit Sicherheitsbeiwert 4 ausgeführt, CE-gekennzeichnet und nach relevanten Normen (DIN 17115, DIN 5692, EN 1677, EN 818) gefertigt.

Aufbau und Komponenten

Das 2-strängige Rema-Kettengehänge ist als modulares Baukastensystem konstruiert und erlaubt bei Bedarf eine einfache Instandsetzung oder Anpassung der Stranglänge.

• Aufhängeglied RML für 1–2 Stränge, passend zu gängigen Kranhaken
• Verkürzungshaken RDG mit Kupplungsanschluss zur direkten Montage zwischen Aufhängeglied und Kette
• Anschlagkette Güteklasse 10 in Nenngrößen 6, 8, 10, 13, 16 mm
• Automatikhaken RCS (self locking clevis hook) als selbstsichernde Endhaken an jedem Strang
• Einzelkomponenten austauschbar – wirtschaftliche Reparatur und flexible Konfiguration des Gehänges
• Oberflächen pulverbeschichtet bzw. korrosionsgeschützt für raue Industrieumgebungen

Verkürzer RDG und Automatikhaken RCS – Funktion und Vorteile

Die Kombination aus Verkürzungshaken RDG und Automatikhaken RCS ermöglicht eine variable Nutzlänge der Stränge bei gleichzeitig hoher Betriebssicherheit.

• Verkürzungshaken RDG ermöglichen das stufenweise Verkürzen der Stränge durch einfaches Einlegen eines Kettenglieds
• Ausgleich von unsymmetrischen Lastschwerpunkten durch individuelle Stranglängeneinstellung
• Automatikhaken RCS verriegeln selbsttätig unter Last und können nur im entlasteten Zustand geöffnet werden
• Gabelkopf-Ausführung der Haken sorgt für eine kompakte, bauraumoptimierte Anbindung an die Kette
• Ideal bei häufig wechselnden Anschlagsituationen, bei denen ein schnelles und sicheres Ein- und Aushängen gefordert ist

Einsatzbereiche

Das 2-strängige Kettengehänge mit Automatikhaken und Verkürzer ist ein universelles Anschlagmittel für wiederkehrende Hebevorgänge mit wechselnder Lastgeometrie.

• Maschinen- und Anlagenbau – Heben von Maschinen, Aggregaten und Stahlbaugruppen
• Stahl- und Hallenbau – Anschlagen von Trägern, Rahmen und Profilstahl
• Transport- und Logistikbetriebe mit Kranumschlag
• Fertigteil- und Betonindustrie für Platten, Träger und Sonderbauteile
• Werkstatt, Wartung und Instandhaltung mit häufig wechselnden Hebepunkten

Technische Daten – Tragfähigkeit 2-strängig, Güteklasse 10

Die Tabelle zeigt typische Tragfähigkeiten für 2-strängige REMA-G10-Kettengehänge mit Automatikhaken RCS und Verkürzungshaken RDG im Neigungsbereich 0–45° und 45–60°.

Hinweis: Die Tragfähigkeiten gelten für symmetrische Lastverteilung und korrekt eingehaltene Neigungswinkel. Verbindliche Werte sind der aktuellen Rema-Tragfähigkeitstabelle und der Kennzeichnung am Gehänge zu entnehmen.

Normen, Kennzeichnung und Sicherheit

Die REMA-Anschlagketten der Güteklasse 10 werden nach aktuellen Normen und Richtlinien gefertigt und eindeutig gekennzeichnet.

• Fertigung nach DIN 17115, DIN 5692, EN 1677 und EN 818
• Güteklasse 10 mit Sicherheitsbeiwert 4
• CE-Kennzeichnung und Tragfähigkeitsangabe am Typenschild
• Komponenten mit Hersteller- und Chargenkennzeichnung zur lückenlosen Rückverfolgbarkeit
• Lieferung mit Konformitätserklärung und Tragfähigkeitstabelle

Auslegung und Anwendungshinweise

Für eine betriebs- und personalsichere Nutzung des 2-strängigen Kettengehänges mit Automatikhaken und Verkürzer sind die Vorgaben aus BetrSichV, DGUV und den Rema-Bedienhinweisen zu beachten.

• Tragfähigkeit immer in Abhängigkeit von Neigungswinkel, Anschlagart und Lastverteilung auswählen
• Nur sachkundige Personen dürfen Lasten anschlagen und Hebevorgänge planen
• Vor jedem Einsatz Sichtprüfung auf Verschleiß, Verformungen, Risse und unzulässige Korrosion durchführen
• Verkürzer RDG nur im geraden Zug belasten, keine Querbelastung oder Verdrehung zulassen
• Automatikhaken nur belasten, wenn der Verriegelungsmechanismus vollständig geschlossen ist
• Wiederkehrende Prüfungen durch befähigte Personen gemäß Vorschriften organisieren und dokumentieren

Bei korrekter Auslegung und regelmäßiger Prüfung bietet das 2-strängige REMA-Kettengehänge mit Automatikhaken und Verkürzer eine flexible, langlebige und sichere Lösung für anspruchsvolle Hebe- und Transportaufgaben.
