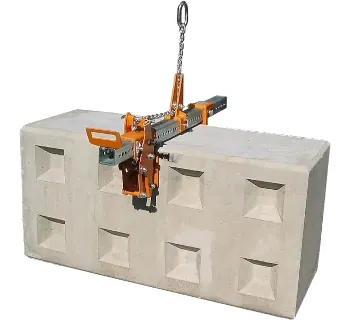

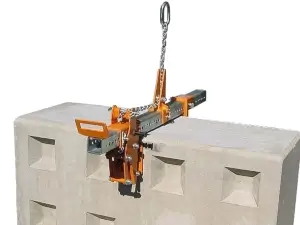

Wimag Flachgreifer 315

Einsatzbereiche

• Betonfertigteile (z. B. schwere Betonteile) im bodennahen Hebe- und Positionierbereich
• Steinplatten und Bauelemente mit parallelen Auflageflächen
• Ausrichten / Aufrichten liegender Betonteile (insbesondere mit FGS durch schmale, fest angeschweißte Spannbacke)
• Handling von breiten Lasten und Lasten mit außermittigem Schwerpunkt (über verstellbaren Aufhängering)

Einsatzbereiche

• Betonfertigteile (z. B. schwere Betonteile) im bodennahen Hebe- und Positionierbereich
• Steinplatten und Bauelemente mit parallelen Auflageflächen
• Ausrichten / Aufrichten liegender Betonteile (insbesondere mit FGS durch schmale, fest angeschweißte Spannbacke)
• Handling von breiten Lasten und Lasten mit außermittigem Schwerpunkt (über verstellbaren Aufhängering)

Varianten & Unterschiede

Die Baureihe 315 umfasst mehrere Ausführungen, damit Sie je nach Lastbild die passende Greifgeometrie wählen können:

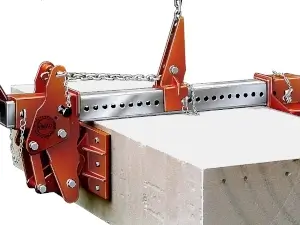

• FGS: eine Spannbacke verstellbar, zweite Spannbacke schmal und fest – geeignet zum Unterfassen und sicheren Aufrichten liegender Betonteile.
• FG: beide Spannbacken über den Spannbereich verstellbar – besonders flexibel bei wechselnden Bauteilbreiten.
• FGB: wie FG, jedoch mit breiten Spannbacken – für empfindlichere Oberflächen und breitere Auflage.
• PG: Plattengreifer mit Außen- und Innen-Spannmöglichkeit – wenn Platten von innen gegriffen werden sollen.

Lieferumfang, Werkstoffe & Bedienerfreundlichkeit

Lieferumfang (serienmäßige Ausstattung, soweit eindeutig beschrieben)

• Flachgreifer (Ausführung je nach Typ) mit verstellbarem Aufhängering zum Schwerpunktausgleich
• Austauschbare Gummileisten an den Spannbacken (für höhere Reibung und schonenden Kontakt)
• Automatisches Öffnen beim Absetzen (Bolzen rastet selbsttätig ein)

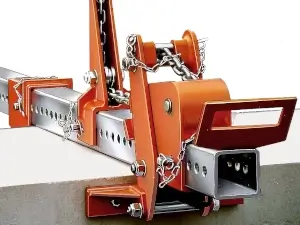

• Je nach Ausführung (z. B. FGS): Führungsgriff zum exakten Positionieren

Werkstoffe / Oberflächen (besonders erwähnenswert)

• Lackierung in Orange (RAL 2000)
• Träger und Verbindungselemente verzinkt

Bedienerfreundlich – warum?

• Schnelles Greifen über Bolzenmechanik: Zum Aufnehmen wird der Bolzen gezogen, beim Absetzen rastet er automatisch und der Greifer öffnet selbsttätig.
• Schwerpunktausgleich über verstellbaren/umsteckbaren Aufhängering – hilfreich bei außermittigen Lasten.
• Exaktes Positionieren durch Führungsgriff (modellabhängig) – für kontrolliertes Ausrichten im Handling.

Einfache Montage, Transport & Verstauen

• Einfache Montage am Hebezeug über den Aufhängepunkt – kein zusätzlicher Antrieb erforderlich.
• Die Konstruktion ist für den bodennahen Einsatz mit gängigen Hebezeugen ausgelegt; das Eigengewicht ist je nach Typ klar definiert (siehe Tabelle).
• Durch kompakte Bauform ist der Greifer baustellentauglich und gut für den Transport zwischen Einsatzorten handhabbar (unter Beachtung des Gerätegewichts).

Sicherheitsaspekte & Normen

• Verwenden Sie den Flachgreifer nur an Lasten mit parallelen Flächen und innerhalb der zulässigen Tragfähigkeit und des Greifbereichs (Tabelle).
• Die Unfallverhütungsvorschrift VBG 9a fordert beim Einsatz von Klemmen nicht bodennah (Schutz gegen Herabfallen) eine Umwehrung bzw. geeignete zusätzliche Sicherungsmaßnahmen.
• WIMAG-Produkte sind laut Herstellerangaben mit CE (EG-Maschinenrichtlinie) gekennzeichnet; außerdem wird eine WPK-Zertifizierung nach EN 1090-1 genannt.
• Vor jedem Hub: Sichtprüfung auf Beschädigungen, Verschleiß an Gummileisten, Funktion der Verriegelung/Automatik sowie korrekten Sitz am Hebezeug.

Passende Artikel für die Anwendung

Für einen sauberen Hebeprozess werden in der Praxis zusätzlich passende Hebezeuge und Anschlagmittel benötigt (z. B. Kettenzug/Elektrokettenzug, passende Anschlagkette, Verbindungselemente). Wenn Sie häufig zwischen Baustellen wechseln, kann zudem ein Transport- und Bereitstellkonzept für Anschlagmittel die Rüstzeit reduzieren.

• Wimag Steingreifer 316 als Alternative für unförmige Steine/Findlinge
• Wimag Flachzange 300 für Anwendungen, bei denen eine zangenartige Geometrie sinnvoll ist
• Je nach Umfeld: Elektrokettenzüge oder Hebelzüge als Hebezeug-Komponente
