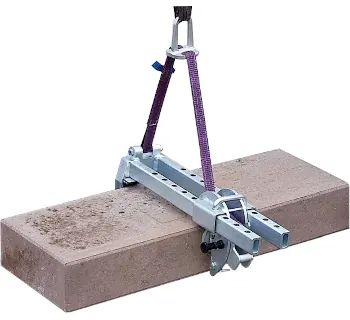

Wimag Blockzange 303

Die Wimag Blockzange 303 ist ein kompaktes Lastaufnahmemittel für das kontrollierte Heben, Umsetzen und Positionieren von Blockstufen sowie ähnlichen Bauteilen mit parallelen Seitenflächen. Die Zange nutzt eine hohe Übersetzung 5:1 für einen sicheren Klemmvorgang und ist dank schmaler Backe auch bei engen Platzverhältnissen praxistauglich.

Einsatzbereiche

• Straßen- und Landschaftsbau: Blockstufen sicher aufnehmen und setzen
• Beton- und Natursteinhandling: quaderförmige Bauteile mit parallelen Flächen bewegen
• Baustelle & Lager: Lasten bei beengten Platzverhältnissen aufnehmen (schmale Backe)

Varianten und technische Kerndaten (ohne Abmessungen)

Auf der Typenseite ist die Blockzange 303 aktuell als Typ BZ 0,5-50 gelistet. Die Auswahl erfolgt über Greifbereich, Tragfähigkeit und Gewicht.

Merkmale

Übersetzung 5:1, Hebeband statt Kette/Seil, stufenlos verstellbare Aufhängung, Gummibelag an den Spannbacken, Federvorspannung gegen unbeabsichtigtes Abrutschen

Unterschiede der Varianten

Innerhalb der bei TOMANRO gelisteten Blockzange 303 ist aktuell eine Ausführung verfügbar (BZ 0,5-50). Der praktische Unterschied in der Anwendung entsteht vor allem durch den Greifbereich 10 - 500 mm sowie die stufenlos verstellbare Aufhängung, mit der auch asymmetrische Teile in waagrechter Position transportiert werden können.

Bedienerfreundlichkeit, Montage und Handling

Bedienerfreundlich – warum

• Übersetzung 5:1 reduziert den erforderlichen Bedienaufwand und erhöht die Kontrolle beim Greifen.
• Hebeband statt Kette/Seil: leichteres Handling, kein Verklemmen und angenehmes Anschlagen.
• Stufenlos verstellbare Aufhängung: Lasten lassen sich einfacher ausbalancieren und präzise positionieren.
• Kompakte Bauform: gut zu führen und schnell anzusetzen – besonders auf beengten Baustellen.

Einfache Montage

• Als loses Lastaufnahmemittel wird die Zange am Hebezeug (z. B. Kranhaken/Anschlagpunkt) angeschlagen.
• Keine zusätzliche Umrüstung am Bauteil: Greifen erfolgt über den Zangenmechanismus im zulässigen Greifbereich.

Leichtes Verstauen und Transport

• Mit ca. 21 kg ist die Zange robust, aber noch praxistauglich für den Transport auf der Baustelle.
• Kompakt und handlich – gut im Fahrzeug/Container zu verstauen.

Werkstoffe und Ausführung

• Spannbacken mit Gummibelag für besseren Halt und zum Schutz empfindlicher Oberflächen.
• Hebeband als Aufhängung (statt Kette/Seil) – vorteilhaft bei Gewicht und Handling.

Sicherheitsaspekte und Normen

Die Blockzange 303 ist ein Lastaufnahmemittel und darf nur innerhalb der angegebenen Tragfähigkeit und des Greifbereichs eingesetzt werden. Entscheidend für die Betriebssicherheit sind eine korrekte Lastaufnahme an parallelen, tragfähigen Flächen, ein Probehub in Bodennähe sowie das konsequente Vermeiden von Quetsch- und Scherstellen im Greifbereich.

• Auswahl & Anwendung: Greifbereich 10 - 500 mm einhalten, Last mittig ansetzen, Seitenzug vermeiden.
• Reibschluss: Greifflächen sauber halten (Schmutz, Eis, Öl reduzieren den Reibwert) und nur geeignete Lastgeometrien klemmen.
• Personenschutz: Last nicht über Personen schwenken, Arbeitsbereich absperren, Einweiser/Kommunikation nutzen.
• Prüfung: regelmäßige Sichtprüfung (Risse, Verformung, Verschleiß, Bandzustand, Funktion der Feder-/Klemmmechanik) und wiederkehrende Prüfung gemäß betrieblicher Gefährdungsbeurteilung.
• Norm-/Regelbezug: Für lose Lastaufnahmemittel ist EN 13155 typischerweise relevant; WIMAG-Produkte werden mit CE-Bezug zur Maschinenrichtlinie beschrieben.

Passende Artikel für die Verwendung

Für den Einsatz der Blockzange 303 wird ein passendes Hebezeug benötigt. Für wiederkehrende Hebevorgänge sind z. B. Elektrokettenzüge sinnvoll, während Hebelzüge und Handseilwinden flexible Lösungen für Montage und Baustelle bieten; ein Alu-Portalkran schafft einen mobilen Anschlagpunkt, wenn kein Kran verfügbar ist.

• Elektrokettenzüge für komfortables Heben und präzises Positionieren
• Alu-Portalkrane als mobiler Anschlagpunkt
• Hebelzüge für Montage- und Ausrichtarbeiten
• Handseilwinden für kontrolliertes Ziehen/Positionieren je nach Anwendung
