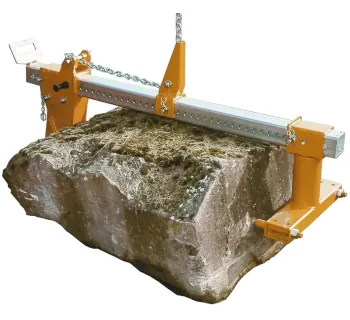

Wimag Steingreifer 316

Der Wimag Steingreifer 316 ist ein mechanisches Lastaufnahmemittel für den kontrollierten Transport von schweren, unregelmäßig geformten Steinen und Findlingen – bei Bedarf auch von Teilen mit parallelen Seitenflächen. Für eine stabile Lastaufnahme sorgen eine große Hebelübersetzung, eine schwenkbare Spannbacke sowie grob profilierte Klemmsegmente.

Einsatzbereiche

• Landschaftsbau und Gartenbau: Versetzen von Findlingen, Natursteinen und schweren Brocken
• Steinbruch / Materialumschlag: Umsetzen von unförmigen Steinen mit hohem Reibschluss
• Baustelle: Aufnehmen und Positionieren im bodennahen Arbeitsbereich mit gängigen Hebezeugen
• Optional: Transport von Bauteilen mit parallelen Seitenflächen (spannbereichbezogene Angabe)

Varianten und Unterschiede

Der Steingreifer 316 ist bei TOMANRO in zwei Ausführungen verfügbar, die sich primär in der Tragfähigkeit unterscheiden. Der Greifbereich (Spannbereich) bleibt identisch, sodass die Auswahl vor allem nach Lastgewicht erfolgt.

Arbeitsbereiche und Funktionsprinzip

• Greifbereich (Spannbereich): 0 - 920 mm (Angabe bei parallelen Seitenflächen)
• Schwenkbereich: beidseitig ca. 15° (für Anpassung an unregelmäßige Geometrien)
• Greiftiefe: ca. 250 mm (für sicheren Eingriff auch bei unförmigen Brocken)

Für die Lastaufnahme wird ein Bolzen gezogen. Beim Absetzen rastet der Bolzen selbsttätig ein und der Greifer öffnet automatisch – das unterstützt einen schnellen und kontrollierten Arbeitsablauf.

Bedienerfreundlichkeit, Montage und Handling

Bedienerfreundlich – warum

• Automatik: Öffnet nach dem Absetzen selbsttätig (Bolzen rastet automatisch ein)
• Schwerpunktausgleich: verstellbarer Aufhängering lässt sich über dem Schwerpunkt positionieren
• Anpassung an die Last: schwenkbare Spannbacke und verstellbare Spannbackenpositionen (Steckbolzen) unterstützen stabilen Sitz
• Halt: grob profilierte Klemmsegmente erhöhen den Reibschluss auf Naturstein

Einfache Montage

• Einfaches Anschlagen am Hebezeug über den Aufhängering (kein zusätzlicher Antrieb erforderlich)
• Für den Einsatz im bodennahen Bereich mit gängigen Hebezeugen geeignet

Transport und Verstauen

• Das Eigengewicht ist je nach Typ definiert (ca. 91 kg bzw. ca. 96 kg) – für den Baustelleneinsatz üblicherweise per Maschine umsetzbar
• Robuste Bauweise für häufige Wechsel zwischen Einsatzorten (Transport stets unter Berücksichtigung des Eigengewichts)

Werkstoffe und Ausführung

• Lackierung: orange RAL 2000
• Korrosionsschutz: Träger und Verbindungselemente verzinkt
• Verschleißteil-Konzept: Klemmsegmente können gegen gehärtete Spitzen ausgetauscht werden
• Niederhalter höhenverstellbar (unterstützt stabile Lastführung)

Sicherheitsaspekte und Normen

Der Steingreifer darf nur innerhalb der angegebenen Tragfähigkeit und des Greifbereichs eingesetzt werden. Aufgrund des reibschlüssigen Prinzips sind eine passende Lastgeometrie, saubere Greifflächen und ein Probehub in Bodennähe entscheidend.

Gefährdungsanalyse (typische Risiken)

• Quetsch- und Scherstellen im Greifbereich beim Ansetzen und Lösen
• Herabfallen der Last bei falschem Ansatz, verschmutzten Greifflächen oder Überschreitung von Tragfähigkeit/Greifbereich
• Pendeln und Seitkräfte durch schräges Anschlagen oder ruckartige Fahrbewegungen

Sichere Praxis

• Greifstelle prüfen: tragfähige Kontaktflächen wählen, Greifflächen frei von Eis, Schlamm und Öl halten
• Probehub in Bodennähe und anschließend kontrolliertes Verfahren
• Keine Personen im Gefahrenbereich, Last nicht über Personen schwenken
• Regelmäßige Prüfung: Sichtkontrolle auf Risse, Verformung, Verschleiß an Klemmsegmenten, Funktion der Verriegelung/Automatik
• Norm-/Regelbezug: Für unterhakenbetriebene Lastaufnahmemittel ist EN 13155 typischerweise relevant; Einsatz und Prüfumfang sind über die betriebliche Gefährdungsbeurteilung festzulegen

Passende Artikel für die Verwendung (möglichst Wimag)

Für den Einsatz des Steingreifers 316 benötigen Sie ein geeignetes Hebezeug sowie passende Anschlagpunkte. Für Anwendungen mit parallelen Flächen oder definierten Bauteilgeometrien können je nach Aufgabe auch andere Wimag-Greifer sinnvoll sein.

• Wimag Flachgreifer 315: wenn häufig Bauteile mit parallelen Flächen gegriffen werden sollen
• Wimag Flachzange 300: für Plattenhandling im kleineren Eigengewichtbereich
• Elektrokettenzüge, Hebelzüge oder Alu-Portalkrane: als passendes Hebezeug-/Anschlagpunkt-Setup (je nach Baustellenlogistik)
