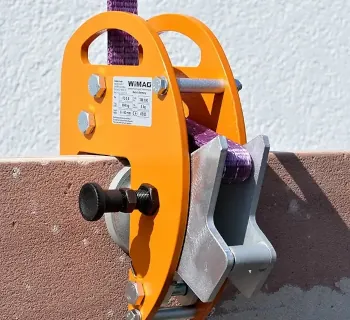

Wimag Flachzange 300

Die Wimag Flachzange 300 ist ein kompaktes Lastaufnahmemittel zum Heben, Umsetzen und Positionieren von Platten aus unterschiedlichen Materialien. Für hohe Betriebssicherheit sorgt die große Übersetzung von 5:1, die den erforderlichen Bedienaufwand deutlich reduziert.

Einsatzbereiche

• Materialumschlag von Platten in Werkstatt, Fertigung, Lager und Montage
• Bau- und Ausbau: kontrolliertes Aufnehmen, Aufrichten und Umsetzen von Platten
• Aufnahme auch bei eng stehenden Platten durch schmale Greifbacke

Varianten und technische Kerndaten (ohne Abmessungen)

Auf der Typenseite ist die Flachzange 300 aktuell als Typ FZ 0,8 geführt. Die Auswahl erfolgt primär über Greifbereich, Tragfähigkeit und Gewicht.

Bedienerfreundlichkeit, Montage und Handling

Bedienerfreundlich – warum

• Übersetzung 5:1 unterstützt einen sicheren Greifvorgang mit geringem Bedienaufwand.
• Hebeband statt Kette/Seil: leichtes Handling, kein Verklemmen und reduzierte Verletzungsgefahr.
• Schmale Backe: erleichtert das Umlegen stehender Platten sowie das Aufrichten liegender Platten.

Einfache Montage

• Für den Einsatz wird die Zange als ungeführtes Lastaufnahmemittel am Hebezeug angeschlagen (z. B. Kranhaken/Anschlagpunkt).
• Keine aufwändige Umrüstung am Einsatzort – Greifen, Heben und Lösen erfolgen direkt über den Zangenmechanismus.

Leichtes Verstauen und Transport

• Kompakte und handliche Konstruktion – praxistauglich zum Mitführen.
• Mit ca. 8 kg Eigengewicht gut transportierbar und schnell einsatzbereit.

Werkstoffe und Oberflächenschutz

• Gummibelag an den Greifflächen schützt die Plattenoberfläche vor Beschädigungen.
• Hebeband als Anschlag-/Aufhängung statt Kette/Seil (Vorteil: geringes Gewicht, angenehmes Handling).

Sicherheitsaspekte und Normen

Als Lastaufnahmemittel ist die Flachzange nur innerhalb der angegebenen Tragfähigkeit und des Greifbereichs zu verwenden. Für die sichere Praxis sind eine Gefährdungsbeurteilung, regelmäßige Prüfungen und eine korrekte Anwendung (saubere Greifflächen, Probehub, freier Gefahrenbereich) entscheidend.

• Sicheres Greifen: Greifbereich 0 - 60 mm einhalten, Platte plan ansetzen, Seitenzug/Verkanten vermeiden.
• Oberflächenschutz: Gummibelag reduziert Abrieb und Druckstellen an empfindlichen Oberflächen.
• Zusätzliche Sicherung: Federvorspannung hilft, ein unbeabsichtigtes Abrutschen zu verhindern.
• Norm-/Regelbezug: Lose Lastaufnahmemittel werden typischerweise unter EN 13155 betrachtet; für textile Anschlagkomponenten ist EN 1492 relevant (sowie betriebliche Prüf- und Einsatzregeln, z. B. DGUV Regel 109-017).

Passende Artikel für die Verwendung

Für den Betrieb benötigen Sie ein geeignetes Hebezeug bzw. einen passenden Anschlagpunkt. Je nach Einsatzumgebung sind Elektrokettenzüge, Hebelzüge, Handseilwinden oder ein mobiler Portalkran sinnvolle Ergänzungen, um Platten sicher zu bewegen und zu positionieren.

• Elektrokettenzüge: komfortables Heben und präzises Positionieren bei wiederkehrenden Hüben
• Hebelzüge: flexibel für Montageeinsätze und zum Ausrichten/Spannen
• Alu-Portalkrane: schneller, mobiler Hebepunkt für wechselnde Arbeitsplätze
• Handseilwinden: kontrolliertes Ziehen/Positionieren – je nach Anwendung
