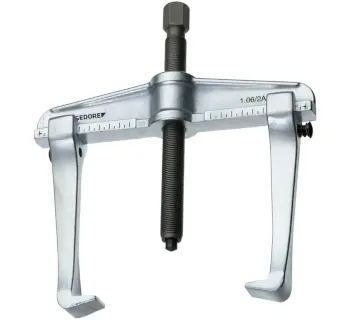

GEDORE Abzieher mit Ganzstahlhaken (1.06)
Der GEDORE Abzieher mit Ganzstahlhaken (1.06) ist ein robuster 2-armiger Universal-Abzieher zum sicheren Abziehen von z. B. Lagern, Rädern und Scheiben im Werkstatt- und Instandhaltungseinsatz. Dank Hakenbremse, Tastendruck-Verstellung und Einstellskala lässt sich das Bauteil zentrisch und kontrolliert abziehen; durch Umstecken der Haken ist Außen- und Innenabziehen möglich.
- Ganzstahlhaken: aus einem Stück geschmiedet für hohe Belastbarkeit.
- Hakenbremse: Sicherung gegen ungewolltes Verrutschen der Haken.
- Tastendruck-Verstellung: schnelles, kontrolliertes Verschieben der Haken auf der Traverse.
- Einstellskala: erleichtert symmetrisches Justieren und zentrisches Abziehen.
- Außen- & Innenabzieher: Funktion durch Umstecken der Haken.
- Austauschbare Haken: mehrere Spanntiefen je nach Ausführung realisierbar.
Der GEDORE Abzieher mit Ganzstahlhaken (1.06) ist ein robuster 2-armiger Universal-Abzieher zum sicheren Abziehen von z. B. Lagern, Rädern und Scheiben im Werkstatt- und Instandhaltungseinsatz. Dank Hakenbremse, Tastendruck-Verstellung und Einstellskala lässt sich das Bauteil zentrisch und kontrolliert abziehen; durch Umstecken der Haken ist Außen- und Innenabziehen möglich.
- Ganzstahlhaken: aus einem Stück geschmiedet für hohe Belastbarkeit.
- Hakenbremse: Sicherung gegen ungewolltes Verrutschen der Haken.
- Tastendruck-Verstellung: schnelles, kontrolliertes Verschieben der Haken auf der Traverse.
- Einstellskala: erleichtert symmetrisches Justieren und zentrisches Abziehen.
- Außen- & Innenabzieher: Funktion durch Umstecken der Haken.
- Austauschbare Haken: mehrere Spanntiefen je nach Ausführung realisierbar.
Informationen: Abzieher mit Ganzstahlhaken (1.06)
Der GEDORE Abzieher mit Ganzstahlhaken (1.06) ist ein 2-armiger Universal-Abzieher zum kontrollierten Abziehen von z. B. Antriebsscheiben, Rädern und Kugellagern. Die kräftige, im Gesenk geschmiedete Ausführung und die aus einem Stück geschmiedeten Abzughaken sind für hohe Belastungen im Werkstatt- und Instandhaltungsalltag ausgelegt.
Für einen sicheren Sitz sind die Ganzstahlhaken mit einer Hakenbremse als Sicherung gegen ungewolltes Verrutschen ausgestattet; die Haken lassen sich per Tastendruck auf der Traverse verschieben. Eine Einstellskala unterstützt das gleichmäßige Justieren der Abzughaken und ermöglicht auch bei hohen Abzugkräften ein zentrisches und kraftoptimiertes Abziehen. Durch Umstecken der Haken ist der Abzieher als Außen- und Innenabzieher verwendbar; zudem sind austauschbare Haken für mehrere Spanntiefen lieferbar.
Einsatzbereiche
- Kfz-Werkstatt: Demontage von Riemenscheiben, Naben, Lagern und vergleichbaren Press- bzw. Sitzverbindungen.
- Industrie-Instandhaltung: Abziehen von Lager- und Wellenbauteilen an Maschinen, Aggregaten und Fördertechnik.
- Maschinenbau & Metallverarbeitung: Reparatur und Montagearbeiten an Baugruppen mit festsitzenden Bauteilen.
- Allgemeine Werkstatt: Universelles Abziehen an Komponenten mit begrenztem Bauraum durch variable Spannweiten und Spanntiefen.
Unterschiede der Varianten
Die Varianten unterscheiden sich in Spannweite (Außen/Innen), Spanntiefe, Zugkraft, Spindelmaß, Schlüsselweite, Hakenfußgeometrie sowie Gewicht. Für größere Durchmesser, höhere Abzugskräfte oder robuste Sitzverbindungen werden Varianten mit höherer Zugkraft und größerem Spindelmaß gewählt; je nach Ausführung ist eine Hydraulikspindel optional vorgesehen.
Sicherheitsaspekte
- Hakenbremse als Sicherung gegen ungewolltes Verrutschen der Haken.
- Tastendruck-Verstellung zur kontrollierten Positionierung der Haken auf der Traverse.
- Einstellskala für symmetrisches Justieren und zentrisches, kraftoptimiertes Abziehen.
- Außen-/Innenabziehen durch Umstecken der Haken für anwendungsgerechte Abstützung.
Technische Daten (Typenübersicht)
| Typ | Spannweite max. Außenabzieher | Spannweite min. Innenabzieher | Spannweite max. Innenabzieher | Spanntiefe | Zugkraft | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|---|---|
| 1.06/11-B | 100 mm | 50 mm | 140 mm | 100 mm | 3.0 t | 2 | 0.9 kg | GED1956337 | 4036976120875 |
| 1.06/1A1-B | 140 mm | 60 mm | 180 mm | 100 mm | 3.0 t | 2 | 1.3 kg | GED1956345 | 4036976120882 |
| 1.06/21-B | 170 mm | 80 mm | 220 mm | 150 mm | 5.0 t | 2 | 2.8 kg | GED1956353 | 4036976120899 |
| 1.06/2A1-B | 210 mm | 90 mm | 260 mm | 150 mm | 5.0 t | 2 | 3.3 kg | GED1956361 | 4036976120905 |
| 1.06/31-B | 250 mm | 125 mm | 340 mm | 200 mm | 7.5 t | 2 | 6.7 kg | GED1956388 | 4036976120912 |
| 1.06/3A1-B | 340 mm | 125 mm | 430 mm | 200 mm | 7.5 t | 2 | 7.5 kg | GED1956396 | 4036976121018 |
| 1.06/41-B | 520 mm | 185 mm | 610 mm | 200 mm | 10 t | 2 | 14.0 kg | GED1958399 | 4036976120929 |
Technische Detaildaten (je Variante)
1.06/11-B
| Gedore Artikel-Nr. | 1956337 |
| Artikel-Nr. | GED1956337 |
| EAN/GTIN | 4036976120875 |
| Spannweite max. Außenabzieher (a1) | 100 mm |
| Spannweite min. Innenabzieher (a2 min) | 50 mm |
| Spannweite max. Innenabzieher (a2 max) | 140 mm |
| Spanntiefe (b) | 100 mm |
| Zugkraft max. | 3 t |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite (c) | 22 mm |
| Hakenfußtiefe (d) | 15 mm |
| Hakenfußstärke an der Spitze (e) | 3.0 mm |
| Gewicht ca. | 0.9 kg |
| Skalenteilung | x |
1.06/1A1-B
| Gedore Artikel-Nr. | 1956345 |
| Artikel-Nr. | GED1956345 |
| EAN/GTIN | 4036976120882 |
| Spannweite max. Außenabzieher (a1) | 140 mm |
| Spannweite min. Innenabzieher (a2 min) | 60 mm |
| Spannweite max. Innenabzieher (a2 max) | 180 mm |
| Spanntiefe (b) | 100 mm |
| Zugkraft max. | 3 t |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite (c) | 22 mm |
| Hakenfußtiefe (d) | 15 mm |
| Hakenfußstärke an der Spitze (e) | 3.0 mm |
| Gewicht ca. | 1.3 kg |
| Skalenteilung | x |
1.06/21-B
| Gedore Artikel-Nr. | 1956353 |
| Artikel-Nr. | GED1956353 |
| EAN/GTIN | 4036976120899 |
| Spannweite max. Außenabzieher (a1) | 170 mm |
| Spannweite min. Innenabzieher (a2 min) | 80 mm |
| Spannweite max. Innenabzieher (a2 max) | 220 mm |
| Spanntiefe (b) | 150 mm |
| Zugkraft max. | 5.0 t |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite (c) | 30 mm |
| Hakenfußtiefe (d) | 24 mm |
| Hakenfußstärke an der Spitze (e) | 3.5 mm |
| Gewicht ca. | 2.8 kg |
| Skalenteilung | x |
1.06/2A1-B
| Gedore Artikel-Nr. | 1956361 |
| Artikel-Nr. | GED1956361 |
| EAN/GTIN | 4036976120905 |
| Spannweite max. Außenabzieher (a1) | 210 mm |
| Spannweite min. Innenabzieher (a2 min) | 90 mm |
| Spannweite max. Innenabzieher (a2 max) | 260 mm |
| Spanntiefe (b) | 150 mm |
| Zugkraft max. | 5.0 t |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite (c) | 30 mm |
| Hakenfußtiefe (d) | 24 mm |
| Hakenfußstärke an der Spitze (e) | 3.5 mm |
| Gewicht ca. | 3.3 kg |
| Skalenteilung | x |
1.06/31-B
| Gedore Artikel-Nr. | 1956388 |
| Artikel-Nr. | GED1956388 |
| EAN/GTIN | 4036976120912 |
| Spannweite max. Außenabzieher (a1) | 250 mm |
| Spannweite min. Innenabzieher (a2 min) | 125 mm |
| Spannweite max. Innenabzieher (a2 max) | 340 mm |
| Spanntiefe (b) | 200 mm |
| Zugkraft max. | 7.5 t |
| Spindelmaß | G 3/4 x 280 |
| Schlüsselweite | SW 27 mm |
| Hydraulikspindel optional | 1.06/HSP2 |
| Hakenfußbreite (c) | 32 mm |
| Hakenfußtiefe (d) | 32 mm |
| Hakenfußstärke an der Spitze (e) | 5.0 mm |
| Gewicht ca. | 6.7 kg |
| Skalenteilung | x |
1.06/3A1-B
| Gedore Artikel-Nr. | 1956396 |
| Artikel-Nr. | GED1956396 |
| EAN/GTIN | 4036976121018 |
| Spannweite max. Außenabzieher (a1) | 340 mm |
| Spannweite min. Innenabzieher (a2 min) | 125 mm |
| Spannweite max. Innenabzieher (a2 max) | 430 mm |
| Spanntiefe (b) | 200 mm |
| Zugkraft max. | 7.5 t |
| Spindelmaß | G 3/4 x 280 |
| Schlüsselweite | SW 27 mm |
| Hydraulikspindel optional | 1.06/HSP2 |
| Hakenfußbreite (c) | 36 mm |
| Hakenfußtiefe (d) | 32 mm |
| Hakenfußstärke an der Spitze (e) | 5.0 mm |
| Gewicht ca. | 7.5 kg |
| Skalenteilung | x |
1.06/41-B
| Gedore Artikel-Nr. | 1958399 |
| Artikel-Nr. | GED1958399 |
| EAN/GTIN | 4036976120929 |
| Spannweite max. Außenabzieher (a1) | 520 mm |
| Spannweite min. Innenabzieher (a2 min) | 185 mm |
| Spannweite max. Innenabzieher (a2 max) | 610 mm |
| Spanntiefe (b) | 200 mm |
| Zugkraft max. | 10 t |
| Spindelmaß | G 1 x 310 |
| Schlüsselweite | SW 36 mm |
| Hydraulikspindel optional | 1.06/HSP3 |
| Hakenfußbreite (c) | 36 mm |
| Hakenfußtiefe (d) | 32 mm |
| Hakenfußstärke an der Spitze (e) | 5.0 mm |
| Gewicht ca. | 14.0 kg |
| Skalenteilung | x |
Passende Artikel/Zubehör
- Fetthydraulik-Druckspindel (1.06/HSP) als hydraulische Unterstützung für kontrolliertes Abziehen (passend zu Varianten mit optionaler Hydraulikspindel).
- Abzieher HP mit Ganzstahlhaken für Anwendungen, bei denen eine besonders leistungsstarke Ausführung benötigt wird.
- Universal-Abzieher (1.06) als alternative Ausführung innerhalb der 1.06-Baureihe.
- Abzieher mit Ganzstahlhaken (1.04) als weitere Baureihe mit Ganzstahlhaken und Hakenbremse.
- Abzieher-Set mit Ständer (1.06) für Werkstattorganisation und schnelle Verfügbarkeit mehrerer Größen.
- Abzieher-Set mit 6-Haken (1.06) für schwer zugängliche Platzverhältnisse mit unterschiedlichen Hakenlängen.
