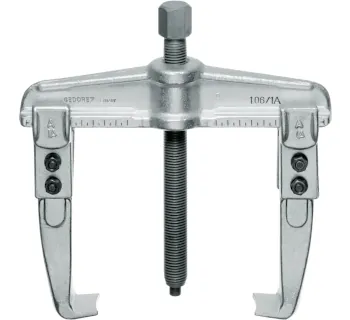

GEDORE Universal-Abzieher (1.06)
Der GEDORE Universal-Abzieher (1.06) ist ein robuster 2-armiger Abzieher zum sicheren Abziehen von z. B. Scheiben, Rädern und Kugellagern. Eine Einstellskala unterstützt das zentrische, kraftoptimierte Arbeiten; durch Umstecken der Haken ist Außen- und Innenabziehen möglich und je nach Ausführung ist eine Hydraulikspindel nachrüstbar.
- Universal-Einsatz: geeignet für viele Bauteile wie Lager, Räder und Scheiben.
- 2-armige Bauweise: kontrolliertes Abziehen bei typischen Werkstatt- und Instandhaltungsaufgaben.
- Einstellskala: erleichtert symmetrisches Justieren und zentrisches Abziehen.
- Außen- & Innenabzieher: Funktion durch Umstecken der Haken.
- Austauschbare Haken: mehrere Spanntiefen je nach Ausführung realisierbar.
- Nachrüstbar mit Hydraulikspindel: Option für unterstütztes Arbeiten (variantenabhängig).
Der GEDORE Universal-Abzieher (1.06) ist ein robuster 2-armiger Abzieher zum sicheren Abziehen von z. B. Scheiben, Rädern und Kugellagern. Eine Einstellskala unterstützt das zentrische, kraftoptimierte Arbeiten; durch Umstecken der Haken ist Außen- und Innenabziehen möglich und je nach Ausführung ist eine Hydraulikspindel nachrüstbar.
- Universal-Einsatz: geeignet für viele Bauteile wie Lager, Räder und Scheiben.
- 2-armige Bauweise: kontrolliertes Abziehen bei typischen Werkstatt- und Instandhaltungsaufgaben.
- Einstellskala: erleichtert symmetrisches Justieren und zentrisches Abziehen.
- Außen- & Innenabzieher: Funktion durch Umstecken der Haken.
- Austauschbare Haken: mehrere Spanntiefen je nach Ausführung realisierbar.
- Nachrüstbar mit Hydraulikspindel: Option für unterstütztes Arbeiten (variantenabhängig).
Informationen: Universal-Abzieher (1.06)
Der GEDORE Universal-Abzieher (1.06) ist ein bewährter 2-armiger Abzieher für das sichere und schnelle Abziehen von Scheiben, Rädern, Kugellagern und ähnlichen Bauteilen. Die kräftige, im Gesenk geschmiedete Ausführung ist auf hohe Belastbarkeit und Langlebigkeit ausgelegt.
Eine Einstellskala unterstützt das gleichmäßige Justieren der Abzughaken und ermöglicht ein zentrisches sowie kraftoptimiertes Ziehen. Durch Umstecken der Haken ist der Abzieher als Außen- und Innenabzieher nutzbar; für unterschiedliche Anforderungen sind austauschbare Haken für mehrere Spanntiefen lieferbar und der Abzieher ist nachrüstbar mit Hydraulikspindel.
Einsatzbereiche
- Kfz-/NFZ-Werkstätten: Demontage von Naben, Riemen-/Antriebsscheiben, Lagern und festsitzenden Sitzverbindungen.
- Industrie-Instandhaltung: Abziehen von Lager- und Wellenbauteilen an Maschinen, Aggregaten und Antriebseinheiten.
- Maschinenbau & Metallverarbeitung: Reparatur- und Montagearbeiten an Baugruppen mit Press- bzw. Passsitzen.
- Allgemeine Werkstatt: Universeller Einsatz durch Varianten mit unterschiedlichen Spannweiten, Spanntiefen und Zugkräften.
Unterschiede der Varianten
Die Varianten unterscheiden sich in Spannweite (Außen/Innen), Spanntiefe, Zugkraft, Gewicht sowie in den Spindel- und Hakenfußmaßen. Für größere Bauteile bzw. höhere Abzugskräfte werden Ausführungen mit größerer Zugkraft und passenden Spannweiten gewählt; je nach Variante ist eine passende Hydraulikspindel als Option angegeben.
Sicherheitsaspekte
- Zentrisches Abziehen: Die Einstellskala unterstützt symmetrisches Justieren der Haken.
- Kraftoptimiertes Ziehen: Gleichmäßige Hakenjustierung hilft beim kontrollierten Kraftaufbau.
- Flexibler Einsatz: Außen-/Innenabziehen durch Umstecken der Haken für anwendungsgerechte Abstützung.
- Nachrüstbar: Option Hydraulikspindel für unterstütztes Arbeiten (variantenabhängig).
Technische Daten (Typenübersicht)
| Typ | Spannweite max. Außenabzieher | Spannweite min. Innenabzieher | Spannweite max. Innenabzieher | Spanntiefe | Zugkraft | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|---|---|
| 1.06/1 | 90 mm | 60 mm | 140 mm | 100 mm | 3 t | 2 | 1.1 kg | GED8000230 | 4036976104165 |
| 1.06/1A | 130 mm | 70 mm | 180 mm | 100 mm | 3 t | 2 | 1.3 kg | GED8000310 | 4036976104172 |
| 1.06/2 | 160 mm | 80 mm | 220 mm | 150 mm | 5 t | 2 | 3.0 kg | GED8000580 | 4036976104189 |
| 1.06/2A | 200 mm | 90 mm | 260 mm | 150 mm | 5 t | 2 | 3.5 kg | GED8000660 | 4036976104196 |
| 1.06/3 | 250 mm | 125 mm | 330 mm | 200 mm | 7.5 t | 2 | 7.2 kg | GED8000740 | 4036976104202 |
| 1.06/3A | 350 mm | 125 mm | 420 mm | 200 mm | 7.5 t | 2 | 8.2 kg | GED8000820 | 4036976104219 |
| 1.06/4 | 520 mm | 185 mm | 600 mm | 200 mm | 10 t | 2 | 13.7 kg | GED8000900 | 4036976104226 |
Technische Detaildaten (je Variante)
1.06/1
| Gedore Artikel-Nr. | 8000230 |
| Artikel-Nr. | GED8000230 |
| EAN/GTIN | 4036976104165 |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite (c) | 22 mm |
| Hakenfußtiefe (d) | 12 mm |
| Hakenfußstärke an der Spitze (e) | 3.0 mm |
| Skalenteilung | x |
1.06/1A
| Gedore Artikel-Nr. | 8000310 |
| Artikel-Nr. | GED8000310 |
| EAN/GTIN | 4036976104172 |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite (c) | 22 mm |
| Hakenfußtiefe (d) | 12 mm |
| Hakenfußstärke an der Spitze (e) | 3.0 mm |
| Skalenteilung | x |
1.06/2
| Gedore Artikel-Nr. | 8000580 |
| Artikel-Nr. | GED8000580 |
| EAN/GTIN | 4036976104189 |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite (c) | 30 mm |
| Hakenfußtiefe (d) | 18 mm |
| Hakenfußstärke an der Spitze (e) | 3.5 mm |
| Skalenteilung | x |
1.06/2A
| Gedore Artikel-Nr. | 8000660 |
| Artikel-Nr. | GED8000660 |
| EAN/GTIN | 4036976104196 |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite (c) | 30 mm |
| Hakenfußtiefe (d) | 18 mm |
| Hakenfußstärke an der Spitze (e) | 3.5 mm |
| Skalenteilung | x |
1.06/3
| Gedore Artikel-Nr. | 8000740 |
| Artikel-Nr. | GED8000740 |
| EAN/GTIN | 4036976104202 |
| Spindelmaß | G 3/4 x 280 |
| Schlüsselweite | SW 27 mm |
| Hydraulikspindel optional | 1.06/HSP2 |
| Hakenfußbreite (c) | 36 mm |
| Hakenfußtiefe (d) | 28 mm |
| Hakenfußstärke an der Spitze (e) | 6.5 mm |
| Skalenteilung | x |
1.06/3A
| Gedore Artikel-Nr. | 8000820 |
| Artikel-Nr. | GED8000820 |
| EAN/GTIN | 4036976104219 |
| Spindelmaß | G 3/4 x 280 |
| Schlüsselweite | SW 27 mm |
| Hydraulikspindel optional | 1.06/HSP2 |
| Hakenfußbreite (c) | 36 mm |
| Hakenfußtiefe (d) | 28 mm |
| Hakenfußstärke an der Spitze (e) | 6.5 mm |
| Skalenteilung | x |
1.06/4
| Gedore Artikel-Nr. | 8000900 |
| Artikel-Nr. | GED8000900 |
| EAN/GTIN | 4036976104226 |
| Spindelmaß | G 1 x 310 |
| Schlüsselweite | SW 36 mm |
| Hydraulikspindel optional | 1.06/HSP3 |
| Hakenfußbreite (c) | 36 mm |
| Hakenfußtiefe (d) | 28 mm |
| Hakenfußstärke an der Spitze (e) | 6.5 mm |
| Skalenteilung | x |

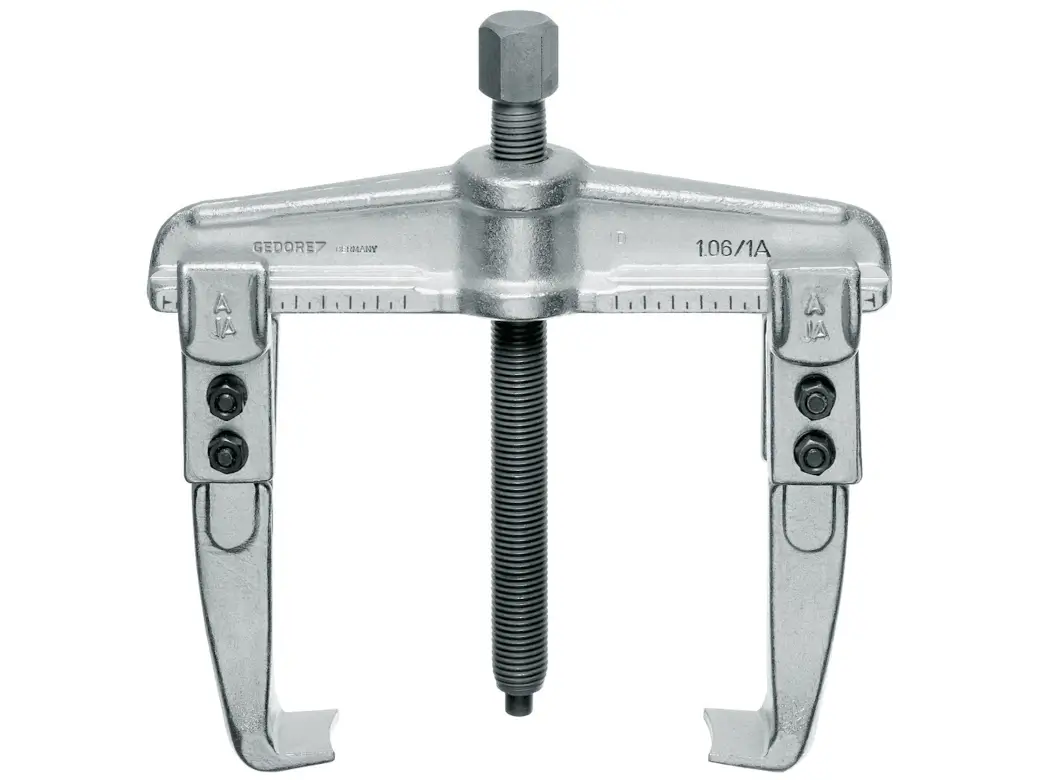

Abbildung
Passende Artikel/Zubehör
- GEDORE Fetthydraulik-Druckspindel (1.06/HSP): hydraulische Unterstützung (passend gemäß Option in den technischen Daten).
- GEDORE Schnellspann-Abzieher (1.06/E): Alternative Ausführung für schnelles Anpassen.
- GEDORE Abzieher mit Ganzstahlhaken (1.06): Variante mit Ganzstahlhaken innerhalb der 1.06-Systemfamilie.
- GEDORE Abzieher mit verlängerten Haken: Ausführung für spezielle Platz- bzw. Greifverhältnisse.
- GEDORE Abzieher-Set mit Ständer (1.06): Werkstatt-Set zur übersichtlichen Bereitstellung mehrerer Größen.
