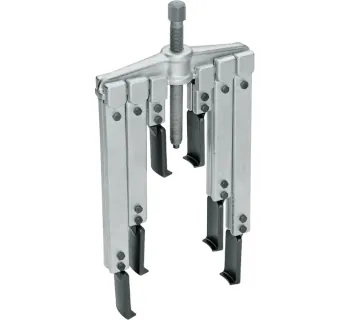

GEDORE Abzieher-Set mit 6-Haken (1.06)
Das GEDORE Abzieher-Set mit 6-Haken (1.06) ist ein vielseitiges 2-armiges Abzieher-Set zum kontrollierten Abziehen von z. B. Lagern, Riemenscheiben und Kupplungen – besonders bei schwer zugänglichen Platzverhältnissen. Mit 6 schlanken Haken in 3 Längen lässt sich die passende Spanntiefe wählen; je nach Ausführung sind bis 2.5 t bzw. 5 t möglich.
- Set-Lösung: 2-armiger Abzieher plus 6 Haken für variable Anwendungen.
- 3 Hakenlängen: passende Spanntiefe je Einbausituation.
- Schlanke Haken: ideal bei engen Zwischenräumen und schwer zugänglichen Stellen.
- Zwei Leistungsstufen: Varianten bis 2.5 t oder bis 5 t.
- Optional Hydraulikspindel: bei der 5 t-Ausführung als Option angegeben.
Spanntiefe
Zugkraft
Anzahl Arme
Artikel-Nr.:
Das GEDORE Abzieher-Set mit 6-Haken (1.06) ist ein vielseitiges 2-armiges Abzieher-Set zum kontrollierten Abziehen von z. B. Lagern, Riemenscheiben und Kupplungen – besonders bei schwer zugänglichen Platzverhältnissen. Mit 6 schlanken Haken in 3 Längen lässt sich die passende Spanntiefe wählen; je nach Ausführung sind bis 2.5 t bzw. 5 t möglich.
- Set-Lösung: 2-armiger Abzieher plus 6 Haken für variable Anwendungen.
- 3 Hakenlängen: passende Spanntiefe je Einbausituation.
- Schlanke Haken: ideal bei engen Zwischenräumen und schwer zugänglichen Stellen.
- Zwei Leistungsstufen: Varianten bis 2.5 t oder bis 5 t.
- Optional Hydraulikspindel: bei der 5 t-Ausführung als Option angegeben.
Informationen: Abzieher-Set mit 6-Haken (1.06)
Das GEDORE Abzieher-Set mit 6-Haken (1.06) ist ein vielseitiges 2-armiges Abzieher-Set für das kontrollierte Abziehen von z. B. Lagern, Riemenscheiben, Kupplungen und ähnlichen Bauteilen. Laut Typenseite besteht das Set aus einem 2-armigen Abzieher mit 6 schlanken Haken in 3 Längen, um je nach Einbausituation die passende Armlänge zu wählen.
Der Fokus liegt auf schwer zugänglichen Platzverhältnissen: die schlanken Haken erleichtern das Greifen an engen Stellen, während die wählbaren Hakenlängen die Anpassung an unterschiedliche Spanntiefen unterstützen. Je nach Variante deckt das Set einen Anwendungsbereich bis 2.5 t bzw. 5 t ab.
Einsatzbereiche
- Werkstatt: Demontage von Lagern, Scheiben und Riemenscheiben an Baugruppen.
- Maschinenbau: Servicearbeiten an Passsitzen und Baugruppen mit wechselnden Einbaulagen.
- Instandhaltung: Abzieharbeiten bei begrenztem Bauraum durch schlanke Haken.
- Metallverarbeitung: Demontage von Komponenten wie Kupplungen und ähnlichen Bauteilen.
Unterschiede der Varianten
Die Typenseite führt zwei Ausführungen: 1.06/AS (bis 2.5 t) und 1.06/AS-2 (bis 5 t). Sie unterscheiden sich u. a. in Spannweite, den im Set enthaltenen Spanntiefen (Hakenlängen), Spindelmaß, Schlüsselweite und in der Option Hydraulikspindel (nur bei 1.06/AS-2 angegeben).
Sicherheitsaspekte
- Passende Hakenlänge wählen: die Auswahl aus 3 Hakenlängen unterstützt einen sicheren Sitz am Bauteil und eine passende Krafteinleitung.
- Schlanke Haken: erleichtern das Ansetzen in engen Zwischenräumen und können das Abrutschen durch besseres Platzieren reduzieren.
- Variantenwahl nach Zugkraft: für höhere Abzugkräfte die Ausführung mit 5 t verwenden.
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spanntiefe | Zugkraft max. | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN |
|---|---|---|---|---|---|---|---|
| 1.06/AS | 130 mm | 100/200/250 mm | 2.5 t | 2 | 3.4 kg | GED8001710 | 4036976104301 |
| 1.06/AS-2 | 260 mm | 150/220/300 mm | 5 t | 2 | 8.1 kg | GED1675974 | 4036976112412 |
Technische Detaildaten (je Variante)
1.06/AS
| Gedore Artikel-Nr. | 8001710 |
| EAN/GTIN | 4036976104301 |
| Spannweite max. Außenabzieher a1 | 130 mm |
| Spanntiefe b | 100/200/250 mm |
| Zugkraft max. | 2.5 t |
| Spindelmaß | M14x1,5x140 |
| Schlüsselweite | SW 17 mm |
| Hydraulikspindel optional | - |
| Hakenfußbreite c | 29.5 mm |
| Hakenfußtiefe d | 7.5 mm |
| Hakenfußstärke an der Spitze e | 3.7 mm |
| Hakenfußtiefe f | 13.5 mm |
| Skalenteilung | 1 |
1.06/AS-2
| Gedore Artikel-Nr. | 1675974 |
| EAN/GTIN | 4036976112412 |
| Spannweite max. Außenabzieher a1 | 260 mm |
| Spanntiefe b | 150/220/300 mm |
| Zugkraft max. | 5 t |
| Spindelmaß | G 1/2 x 210 |
| Schlüsselweite | SW 22 mm |
| Hydraulikspindel optional | 1.06/HSP1 |
| Hakenfußbreite c | 40 mm |
| Hakenfußtiefe d | 7 mm |
| Hakenfußstärke an der Spitze e | 5.0 mm |
| Hakenfußtiefe f | 15 mm |
Abbildung
Passende Artikel/Zubehör
- GEDORE Fetthydraulik-Druckspindel (1.06/HSP): optionale Hydraulikunterstützung (bei 1.06/AS-2 als optional angegeben).
- GEDORE Schnellspann-Abzieher (1.06/E): Schnellspann-Alternative innerhalb der 1.06-Familie.
- GEDORE Schnellspann-Abzieher, schlanke Haken: für Anwendungen mit besonders engen Zwischenräumen.
- GEDORE Universal-Abzieher (1.06): bewährte 2-armige Ausführung als Alternative zum Set.
