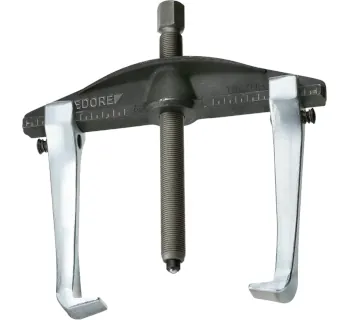

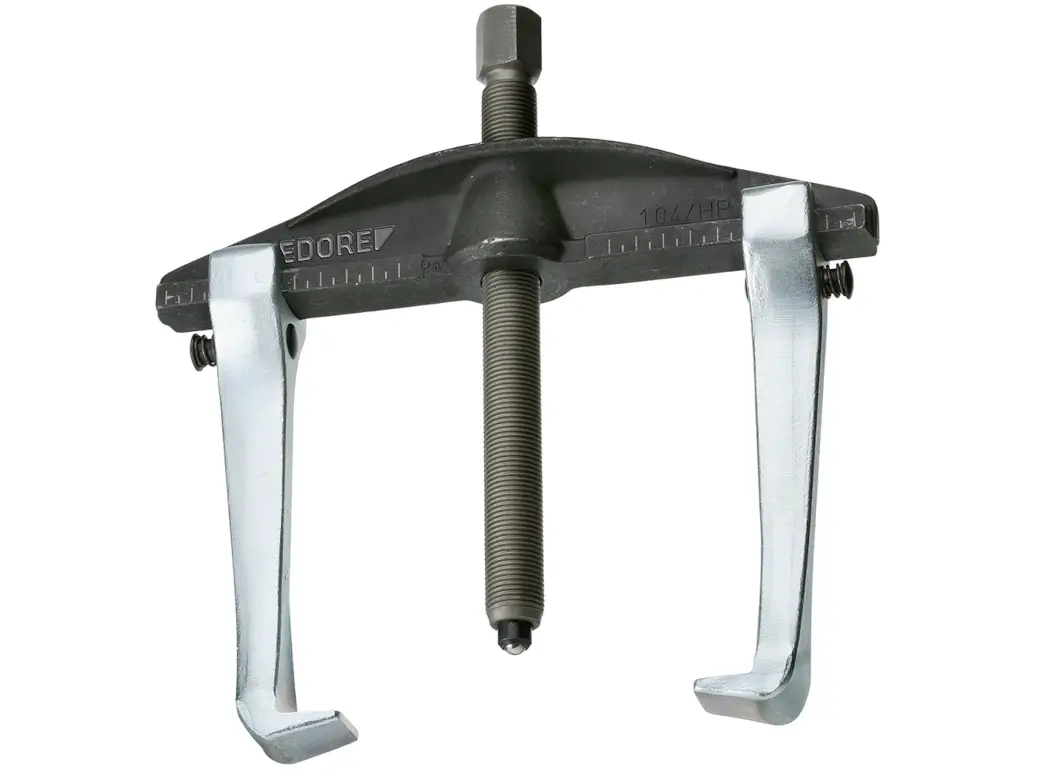

GEDORE Abzieher HP mit Ganzstahlhaken
Der GEDORE Abzieher HP mit Ganzstahlhaken ist ein 2-armiger Universal-Abzieher HIGH POWER zum kontrollierten Abziehen von z. B. Scheiben, Rädern und Kugellagern. Eine besonders vergütete Traverse (für doppelte Zugkraft) sowie Ganzstahlhaken mit Hakenbremse, Tastendruck-Verstellung und Einstellskala unterstützen sicheres, zentrisches und kraftoptimiertes Arbeiten (Außen- und Innenabziehen durch Umstecken).
- HIGH POWER: besonders vergütete Traverse für doppelte Zugkraft.
- Ganzstahlhaken aus einem Stück geschmiedet für hohe Belastbarkeit.
- Hakenbremse als Sicherung gegen ungewolltes Verrutschen.
- Tastendruck-Verstellung der Haken für schnelles Positionieren.
- Einstellskala für symmetrisches Justieren und zentrisches Abziehen.
- Außen- und Innenabziehen durch Umstecken der Haken.
- Im Gesenk geschmiedet für robuste Ausführung im Werkstatt- und Instandhaltungseinsatz.
Der GEDORE Abzieher HP mit Ganzstahlhaken ist ein 2-armiger Universal-Abzieher HIGH POWER zum kontrollierten Abziehen von z. B. Scheiben, Rädern und Kugellagern. Eine besonders vergütete Traverse (für doppelte Zugkraft) sowie Ganzstahlhaken mit Hakenbremse, Tastendruck-Verstellung und Einstellskala unterstützen sicheres, zentrisches und kraftoptimiertes Arbeiten (Außen- und Innenabziehen durch Umstecken).
- HIGH POWER: besonders vergütete Traverse für doppelte Zugkraft.
- Ganzstahlhaken aus einem Stück geschmiedet für hohe Belastbarkeit.
- Hakenbremse als Sicherung gegen ungewolltes Verrutschen.
- Tastendruck-Verstellung der Haken für schnelles Positionieren.
- Einstellskala für symmetrisches Justieren und zentrisches Abziehen.
- Außen- und Innenabziehen durch Umstecken der Haken.
- Im Gesenk geschmiedet für robuste Ausführung im Werkstatt- und Instandhaltungseinsatz.
Informationen: Abzieher HP mit Ganzstahlhaken
Der GEDORE Abzieher HP mit Ganzstahlhaken ist ein Universal-Abzieher HIGH POWER in 2-armiger Ausführung, ausgelegt für das kontrollierte Abziehen von Bauteilen wie Antriebsscheiben, Rädern und Kugellagern. Die Traverse ist besonders vergütet und für Belastungen mit doppelter Zugkraft ausgelegt; die Ausführung ist kräftig und im Gesenk geschmiedet für hohe Beanspruchung im Werkstatt- und Instandhaltungsalltag.
Die Abzughaken sind aus einem Stück geschmiedet und besitzen eine Hakenbremse als Sicherung gegen ungewolltes Verrutschen; per Tastendruck können die Haken auf der Traverse verschoben werden. Durch Umstecken ist der Abzieher als Außen- und Innenabzieher nutzbar, während eine Einstellskala das gleichmäßige Justieren der Haken unterstützt und auch bei hohen Abzugkräften ein zentrisches sowie kraftoptimiertes Abziehen begünstigt.
Einsatzbereiche
- Kfz- und NFZ-Werkstätten: Demontage von Riemenscheiben, Naben, Lagern und festsitzenden Bauteilen.
- Industrie-Instandhaltung: Abziehen von Lagern, Rädern und Baugruppen an Maschinen, Antrieben und Aggregaten.
- Metallverarbeitung (z. B. Schlossereien/Werkstätten): Abziehaufgaben bei press- oder passsitzenden Komponenten.
Unterschiede der Varianten
Die Varianten unterscheiden sich über Spannweiten, Spanntiefe und maximale Zugkraft. Je nach Größe ändern sich zudem Spindelmaß, Schlüsselweite sowie die Option zur Verwendung einer Hydraulikspindel.
Sicherheitsaspekte
- Hakenbremse als Sicherung gegen ungewolltes Verrutschen der Haken.
- Gleichmäßiges Justieren über Einstellskala zur Unterstützung eines zentrischen Abziehvorgangs.
- Kontrolliertes Umrüsten durch Umstecken der Haken (Außen-/Innenabziehen) für passende Anwendung am Bauteil.
Abbildung
Technische Daten (Typenübersicht)
| Ausführung | Spannweite max. Außenabzieher | Spannweite min. Innenabzieher | Spannweite max. Innenabzieher | Spanntiefe | Zugkraft max. | Anzahl Arme | Gewicht ca. | Artikel-Nr. | EAN/GTIN | Spindelmaß | Schlüsselweite | Hydraulikspindel optional | Hakenfußbreite | Hakenfußtiefe | Hakenfußstärke (Spitze) | Skalenteilung |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.04/HP1A-B | 130 mm | 70 mm | 170 mm | 100 mm | 5 t | 2 | 1.2 kg | GED1981145 | 4036976121773 | M14x1,5x140 | SW 17 mm | - | 22 mm | 15 mm | 3.0 mm | x |
| 1.04/HP2A-B | 200 mm | 110 mm | 260 mm | 150 mm | 10 t | 2 | 3.4 kg | GED1981153 | 4036976121780 | G1/2x210 | SW 22 mm | 1.06/HSP1 | 30 mm | 24 mm | 3.5 mm | x |
| 1.04/HP3A-B | 350 mm | 150 mm | 420 mm | 200 mm | 15 t | 2 | 7.7 kg | GED1981161 | 4036976121797 | G3/4x280 | SW 27 mm | 1.06/HSP2 | 36 mm | 32 mm | 5.0 mm | x |
Passende Artikel/Zubehör
- GEDORE Fetthydraulik-Druckspindel (1.06/HSP) zur hydraulischen Unterstützung (modellabhängig gemäß Option in den technischen Daten).
- GEDORE Ersatzspindeln für Abzieher als Ersatz-/Verschleißteil für Abzieher-Spindeln.
- GEDORE Universal-Abzieher HIGH POWER als weitere HIGH-POWER-Ausführung innerhalb der Abzieher-Familie.
- GEDORE Abzieher mit Ganzstahlhaken (1.04) als alternative Ausführung innerhalb des 1.04-Systems.
Links
Variantenübersicht mit Auswahl nach Spannweite, Spanntiefe und Zugkraft.
https://www.tomanro.de/4223-GEDORE_Abzieher_HP_mit_Ganzstahlhaken-TypenKompakte HIGH-POWER-Ausführung für kleinere Spannweiten.
https://www.tomanro.de/65087-GEDORE_Abzieher_HP_mit_Ganzstahlhaken_104_HP1A_B-ProdukteAusführung mit höherer Zugkraft und größerer Spanntiefe.
https://www.tomanro.de/65088-GEDORE_Abzieher_HP_mit_Ganzstahlhaken_104_HP2A_B-ProdukteGroße Spannweiten und höchste Abzugkräfte für anspruchsvolle Demontagen.
https://www.tomanro.de/65089-GEDORE_Abzieher_HP_mit_Ganzstahlhaken_104_HP3A_B-ProdukteHydraulische Unterstützung für kontrolliertes Abziehen.
https://www.tomanro.de/4278-GEDORE_Fetthydraulik_Druckspindel_106_HSP-TypenErsatz- und Ergänzungsspindeln für Abzieher-Anwendungen.
https://www.tomanro.de/4281-GEDORE_Ersatzspindeln_fuer_Abzieher-TypenHIGH-POWER-Variantenübersicht ohne Ganzstahlhaken-Ausführung.
https://www.tomanro.de/4222-GEDORE_Universal_Abzieher_HIGH_POWER-Typen1.04-Ausführung mit Ganzstahlhaken und Hakenbremse.
https://www.tomanro.de/4221-GEDORE_Abzieher_mit_Ganzstahlhaken_104-Typen
