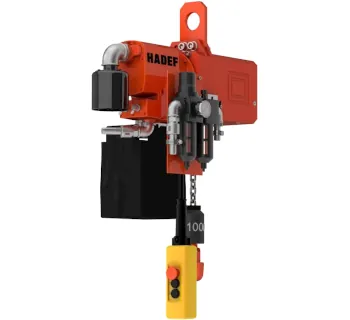

Hadef Druckluftkettenzug 70/06 AP

Der Druckluftkettenzug 70/06 AP von Hadef ist ein robustes, pneumatisches Hebezeug für anspruchsvolle Industrieeinsätze. Die Baureihe ist auf eine lange Lebensdauer ausgelegt und bietet einen integrierten Aufbau mit Steuerung sowie feinfühliger Bedienung über einen vorinstallierten Bedienschalter.

Zum Schutz des Geräts sind modellabhängig Sicherheitsfunktionen vorgesehen: Für die Baureihen AP 4–AP 8 wird ein Überlastschutz über Rutschkupplung angegeben, während für AP 9 eine Überlastsicherung über Hauptluftabschaltung ausgewiesen ist. Zusätzlich sind für AP 4–AP 9 Endschalter für Heben/Senken beschrieben.

Die Baureihe arbeitet mit einer verzinkten RUD Hochleistungslastkette nach EN 818-7-T (optimierte Toleranzen). Optional sind eine Edelstahl-Lastkette, eine funkensichere Ausführung sowie bronzierte Haken vorgesehen.

• Antriebsart: Druckluft
• Arbeitsbereich (Tragfähigkeit): 500–30000 kg (modellabhängig)
• Referenz-Betriebsdruck für Leistungsdaten: 6 bar
• Gewicht: 65–605 kg (modellabhängig; einzelne Ausführungen auf Anfrage)

Einsatzbereiche

Der Druckluftkettenzug eignet sich besonders für Umgebungen, in denen ein pneumatischer Antrieb Vorteile bietet, z. B. bei hoher Schalthäufigkeit und rauen Betriebsbedingungen. Typische Anwendungen sind das Heben und Positionieren schwerer Lasten an Krananlagen, Traversen oder Festpunkten.

• Industrie & Fertigung: Montage- und Umsetzprozesse, Maschinenbau, Anlagenbau
• Instandhaltung: Wartungs- und Reparaturarbeiten an Aggregaten und Baugruppen
• Offshore/Maritim: Hebevorgänge in korrosiven Umgebungen (optional mit passenden Ausstattungen)
• Explosionsgefährdete Bereiche: Anwendungen in ATEX-Zonen (bei entsprechend ausgelegter Ausführung)
• Logistik/Handling: Lastenhandhabung mit stationärer Aufhängung oder mit Fahrwerk

Varianten & Ausführungen

Für die Baureihe 70/06 AP sind mehrere Ausführungen beschrieben, die sich vor allem in der Art der Aufhängung und der horizontalen Verfahrbarkeit unterscheiden:

• APS (stationär): Ausführung mit Aufhängeöse für feste Anschlagpunkte.
• APR (Rollfahrwerk): Ausführung mit Einschienen-Rollfahrwerk zur manuellen horizontalen Bewegung entlang eines Trägers.
• APH (Haspelfahrwerk): Ausführung mit Einschienen-Haspelfahrwerk für lastabhängig kontrolliertes Verfahren per Handkette.
• APP (Druckluftfahrwerk): Ausführung mit Einschienen-Druckluftfahrwerk für pneumatisches Verfahren.

Zusätzlich ist für AP 4 (APS/APR/APH) eine optionale feinfühlige Direktsteuerung beschrieben; standardmäßig wird eine Pilotsteuerung (indirekte Steuerung) genannt.

Sicherheitsaspekte & Normen

Für den sicheren Betrieb sind die angegebenen Normen und Kennzeichnungen entscheidend, da sie den zulässigen Einsatzbereich und die Ausführung des Produkts definieren. Insbesondere bei Explosionsschutz-Anwendungen muss die Geräteausführung zur jeweiligen Zone und zum Medium passen.

• EN 818-7-T (Lastkette): Die verzinkte RUD-Lastkette ist nach EN 818-7-T angegeben; das ist relevant für die Kettenqualität und den sicheren Lasttragbetrieb.
• ATEX/Ex-Kennzeichnung (optional): Genannt sind II 2G Ex h IIB T4 Gb (Gas) und II 2D Ex h IIIA T135°C Db (Staub). Die Kennzeichnung II 2G bzw. II 2D steht für Geräte der Gruppe II, Kategorie 2 (typisch für Zone 1 bzw. Zone 21), während Gb/Db die entsprechende Schutzstufe für Gas/Staub beschreibt.
• Überlastschutz: Für AP 4–AP 8 ist Rutschkupplung als Geräteschutz genannt, für AP 9 Hauptluftabschaltung als Überlastsicherung.
• Endschalter: Für AP 4–AP 9 sind Endschalter für Heben/Senken aufgeführt (zusätzliche Sicherheitsfunktion gegen Überhub/Unterhub).
• FEM 9.511 / ISO 4301: Die Baureihe ist je nach Modell mit 2m/M5 bzw. 1Bm/M3 klassifiziert (Triebwerksgruppe / Einsatzklasse).

Technische Daten

Tragfähigkeit (kg)	Modell	Kettenstränge (Anzahl)	Hubgeschwindigkeit Heben/Senken (m/min)	Luftverbrauch bei 6 bar, 100% Last Heben (m3/min)	Hauptluftanschluss	FEM/ISO	Gewicht (Referenz: 3 m Aufhängehöhe) (kg)
500	AP 405 TI8	1	8.5 / 22.0	1.9	R 1/2''	2m/M5	65
1000	AP 410 TI8	2	4.2 / 11.0	2.0	R 1/2''	2m/M5	75
1000	AP 610 TI15	1	8.0 / 15.0	2.8	R 3/4''	2m/M5	103
1600	AP 716 TI25	1	7.0 / 16.0	3.2	R 1''	2m/M5	128
2000	AP 620 TI15	2	4.0 / 7.5	2.8	R 3/4''	2m/M5	107
2500	AP 820 TI35	1	3.5 / 8.0	3.2	R 1''	2m/M5	auf Anfrage
3200	AP 732 TI25	2	1.8 / 3.0	3.9	R 1''	2m/M5	135
5000	AP 850 TI35	2	1.8 / 3.0	3.9	R 1''	2m/M5	auf Anfrage
5000	AP 905 TI50	1	0.9 / 1.4	3.8	R 1''	2m/M5	280
6300	AP 906 TI50	1	0.9 / 1.4	3.8	R 1''	1Bm/M3	280
10000	AP 910 TI50	2	0.6 / 0.9	4.1	R 1''	2m/M5	370
12000	AP 912 TI50	2	0.5 / 0.7	4.2	R 1''	1Bm/M3	370
15000	AP 915 TI50	3	0.4 / 0.5	4.2	R 1''	2m/M5	450
20000	AP 920 TI50	4	0.3 / 0.5	4.3	R 1''	2m/M5	565
25000	AP 925 TI50	5	auf Anfrage	auf Anfrage	auf Anfrage	2m/M5	605
30000	AP 930 TI50	6	auf Anfrage	auf Anfrage	auf Anfrage	2m/M5	auf Anfrage

Hinweis: Die Leistungsdaten (z. B. Luftverbrauch und Hubgeschwindigkeit) sind im Datenblatt für 6 bar angegeben.

Lieferumfang

• Kettenspeicher (inklusive)

Passende Artikel/Zubehör

• Druckluftaufbereitung / Wartungseinheit (Filter, Regler, Öler): Für stabile Versorgung und langlebigen Betrieb.
• Schalldämpfer (optional): Für reduzierte Geräuschabstrahlung an der Abluft (sofern passend ausgeführt).
• Fahrwerke (APR/APH/APP): Für horizontales Verfahren auf der Einschiene (Roll-, Haspel- oder Druckluftfahrwerk).
