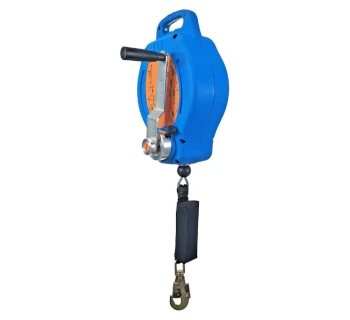

Tractel HSG mit Rettungskurbel Blocfor

Das Höhensicherungsgerät mit Rettungskurbel Blocfor von Tractel ist ein automatisches Auffanggerät mit integrierter Rettungshubeinrichtung für den professionellen Einsatz bei Arbeiten in der Höhe und im Schachteinstieg. Es kombiniert die Funktionen eines Höhensicherungsgeräts (HSG) nach EN 360 mit einem Rettungshubsystem nach EN 1496 Klasse B.

Das Gerät sichert den Anwender während der Arbeit mit einem selbsteinziehenden Stahlseil und blockiert bei einem Sturz automatisch. Im Anschluss kann die verunfallte Person über die Rettungskurbel kontrolliert angehoben oder abgelassen werden – zusätzliche Rettungsgeräte sind in vielen Situationen nicht erforderlich.

Die Blocfor-Modelle mit Rettungskurbel sind für eine maximale Arbeitslast von 150 kg (Person inklusive Ausrüstung) ausgelegt, verfügen über die ESD-Technologie zur Begrenzung der Fangstoßkräfte und sind je nach Ausführung für vertikalen und horizontalen Einsatz zugelassen.

Funktion und typische Einsatzbereiche

Das Blocfor HSG mit Rettungskurbel arbeitet als selbsteinziehendes Höhensicherungsgerät: Das verzinkte oder Edelstahl-Stahlseil wird je nach Bewegung des Anwenders automatisch ein- und ausgezogen, wodurch der freie Fallweg minimiert wird. Bei einem Sturz steigt die Seilgeschwindigkeit, ein Fliehkraft-Sperrmechanismus greift im Bremssystem und der Sturz wird innerhalb kurzer Strecke sicher aufgefangen.

Über einen Umschaltmechanismus kann die integrierte Rettungswinde aktiviert werden. Die Rettungskräfte können dann die Person durch Kurbelbetätigung nach oben holen oder kontrolliert ablassen – beispielsweise bei Rettung aus Schächten, Tanks oder Silos, wenn ein direktes Herabsteigen nicht möglich oder zu gefährlich ist.

• Schachteinstieg / Confined Space – Sicherung und Rettung in Kombination mit Dreibaum Tracpode / Tracpode oder vergleichbaren Dreibeinen.
• Industrie- und Energieanlagen – Arbeiten an Behältern, Silos, Kläranlagen und technischen Schächten.
• Feuerwehr, Höhenrettung, Industrie-Klettereinsätze – als Bestandteil eines Rettungssystems bei Arbeiten mit Absturzgefahr.
• Bau und Instandhaltung – temporäre Absturzsicherung mit Rettungsoption an Bauwerken, Gerüsten oder Anlagenkomponenten.

Konstruktive Merkmale

Die Blocfor HSG mit Rettungskurbel sind robust, servicefreundlich und für dauerhaft hohe Beanspruchung ausgelegt.

• Gehäuse aus Polyamid/ABS-Verbundwerkstoff, UV-beständig, schlagfest und alterungsbeständig; beim 30R teils Metall-/Aluminiumkomponenten für erhöhte Robustheit.
• Integrierte Rettungswinde (Hubfunktion) für das Anheben und Absenken einer Person nach einem Sturz – Umschaltung von Sicherungsbetrieb auf Rettungsbetrieb in wenigen Handgriffen.
• ESD-Energieabsorber (Energy System Dissipater) begrenzt die auf den Anwender wirkende Fangstoßkraft auf < 600 daN, selbst bei Sturz mit vollständig ausgezogenem Seil oder Gurtband.
• Automatische Absturzsicherung mit Fliehkraftbremse, die den Sturzweg deutlich verkürzt und so die Belastung auf Körper und Anschlagpunkt reduziert.
• Stahlseil Ø 4.9 mm (verzinkt oder Edelstahl je nach Modell) mit Wirbelkarabiner M46 und Sturzindikator zur optischen Kontrolle nach einem Fangfall.
• Griffartige Verankerung am Gehäuse zur Aufnahme groß dimensionierter Karabiner oder spezieller Halterungen, z. B. für Dreibaum Tracpode oder Davit-Systeme.
• Horizontale und vertikale Nutzung (modellabhängig) gemäß Eignung für Kantenbeanspruchung und Vorgaben der Normen.
• Regelmäßige Prüfung durch Hersteller oder speziell geschulte Sachkundige; einige Geräte können gemäß Herstellerangaben vor Ort geprüft werden, ohne Einsendung ins Werk.

Normen und Sicherheit

Das Blocfor HSG mit Rettungskurbel ist als Persönliche Schutzausrüstung gegen Absturz ausgelegt und erfüllt – je nach Modell – mehrere europäische Normen.

• EN 360 – Höhensicherungsgerät (Automatisches Auffanggerät mit beweglicher Führung).
• EN 1496 Klasse B – Rettungswinde für Personenrettung (Hub- und Senkvorgang).
• Je nach Ausführung zusätzlich CNB/P/11.060 bzw. vergleichbare Spezifikationen für Kantenbeanspruchung und horizontale Nutzung.
• Maximal zulässige Arbeitslast: 150 kg (Anwender plus Werkzeug und Ausrüstung).
• Einsatz nur in Verbindung mit zugelassenen Auffanggurten und Anschlagpunkten nach EN 795; Vor jeder Benutzung sind Gehäuse, Seil, Karabiner und Sturzindikator visuell zu prüfen.

Technische Daten – Blocfor HSG mit Rettungskurbel (Auszug)

Sicherheit und Anwendungshinweise

Das HSG mit Rettungskurbel Blocfor darf nur von geschulten Anwendern benutzt werden und ist regelmäßig durch eine befähigte Person zu prüfen.

• Gerät vor jeder Verwendung auf mechanische Schäden, korrekte Funktion der Bremse, Kurbel, Seilführung und Karabiner prüfen; bei sichtbaren Beschädigungen sofort außer Betrieb nehmen.
• Maximale Arbeitslast von 150 kg (Person + Ausrüstung) nicht überschreiten; keine zusätzlichen Personen an dasselbe Gerät anschlagen.
• Für den Einsatz in Schächten ist eine ordnungsgemäß montierte Halterung an einem geeigneten Dreibaum (z. B. Tracpode) oder einem gleichwertigen Anschlagsystem zu verwenden.
• Rettungshub nur durch unterwiesene Rettungskräfte mit geeigneter Einsatzplanung, Absturz- und Rücksicherung durchführen.
• Wartung, Prüfung und Lagerung ausschließlich nach den Vorgaben von Tractel und den jeweils gültigen nationalen Vorschriften zur PSA gegen Absturz.
