Alu-Portalkran Blocfor 1.0 hoch 4m teilbar
| Tragfähigkeit | 1000 kg |
| Baugröße | hoch |
| Träger steckbar | ja |
| lichte Trägerlänge | 4000 mm |
| Einhängepunkt an Laufkatze | 2310 - 4010 mm |
| Gesamthöhe | 2755 - 4455 mm |
| Trägerlänge gesamt | 4100 mm |
| Breite des Seitengestells | 2238 mm |
| Unterkante Alu-Träger | 2388 - 4088 mm |
| Gewicht ca. | 218.0 kg |
| Artikel-Nr.: | 13391040-10 |
Zwischenverkauf vorbehalten!
| Bild | Typ | Tragfähigkeit | Baugröße | Träger steckbar | lichte Trägerlänge | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
| Alu-Portalkran Blocfor 1.0 klein 4m teilbar | 1000 kg | klein | ja | 4000 mm | 13191040-10 | auf Anfrage. |
| Alu-Portalkran Blocfor 1.0 mittel 4m teilbar | 1000 kg | mittel | ja | 4000 mm | 13291040-10 | auf Anfrage. |
| Alu-Portalkran Blocfor 1.0 hoch 4m teilbar | 1000 kg | hoch | ja | 4000 mm | 13391040-10 | auf Anfrage. |
Beschreibung: Schilling Alu-Portalkran Blocfor 1.0 hoch 4m teilbar
Der SCHILLING Alu-Portalkran Standard lässt sich einfach in seine Einzelkomponenten zerlegen und ohne zusätzliches Werkzeug wieder aufbauen. Perfekt geeignet für den mobilen Einsatz, ob in der Werkstatt oder im Freien. Seine Einzelteile sind im Nu zu einem Kran montiert. Die meisten Teile sind über Steckverbindungen und Bolzen gesichert.
In voller Größe stellt der Kran eine imposante Konstruktion dar. Seine Füße ragen weit auseinander, um einen guten und sicheren Stand zu gewährleisten. Sein Portal ist in Höhe und Breite verstellbar und lässt sich schnell an vorhandene Gegebenheiten anpassen. Eines seiner Seitengestelle ist entlang des Portalträgers verschiebbar und bietet die Möglichkeit, die Durchfahrbreite zu verjüngen. So lassen sich die Stützen auf einen minimalen Abstand von 2,0 m zusammenschieben. Eine feine Rasterung im Holmen des Seitengestells, erlaubt die Höhenverstellung des Portalträgers.
Der Aluminiumwerkstoff und die verbauten Kunststoffteile sind für den rauen Betrieb auf Baustellen, die aggressive Umgebung in Kläranlagen und die feuchte Brise im Hafen ausgelegt. Das Konzept ist bis in seine Einzelheiten durchdacht. Leichtes, widerstandsfähiges Aluminium sorgt, selbst unter harten Bedingungen, für eine hohe Standzeit.
Auch wenn sein Gesamtgewicht aufgrund seiner robusten Bauweise schwer erscheint, lässt er sich in Einzelteilen zerlegt gut und handlich transportieren.
Der steckbare Alu-Träger
Der Portalträger lässt sich in zwei Teile zerlegen. Hierdruch kann er platzsparend transportiert und auf kleinstem Raum verstaut werden. Zudem findet er in Transportern oder auf Pritschen Platz. Beispielsweise lässt er sich mit folgenden Trägerlängen eingesetzen:
- Trägerlänge 2,0 m
- Trägerlänge 4,0 m
Die Laufkatze
Eine leichtläufige Laufkatze ist im Lieferumfang schon enthalten. Serienmäßig ist das Rollfahrwerk mit einer Feststellvorrichtung ausgestattet. Durch Zug an dem roten Band wird die Bremsung ausgelöst, wodurch die Katze am Träger blockiert. Zieht man am grünen Band löst sich die Bremse. Im Außeneinsatz oder auf Schiffen, lässt sich der Portalträger nicht immer waagerecht ausrichten. Hier bedient man sich des Feststellers, um ein ungewolltes Wegrollen der belasteten Katze zu verhindern.
Der Blocfor mit Halterung
Der Blocfor dient als Höhensicherungsgerät am Alu-Portalkran, um den Arbeiter bei seiner Tätigkeit zu sichern und im Falle eines Sturzes die Person abrupt aber schonend abzufangen. Er ist seitlich angebracht, damit die rettende Person den Verunglückten auf- oder abkurbeln kann, ohne sich daei selber zu gefährden. Der Blocfor ist mit einem 20 m langen Kernmantelseil bestückt. Das Seil zwischen Anwender und Blocfor ist ständig gestrafft, wodurch der Fallweg minimiert wird. Beim Zerlegen des Krans wird der Blocfor einfach aus seiner Halterung ausgeklinkt.
Die Lastspannrolle
Die Lastspannrolle mit integriertem Bremssystem kann stufenlos entlang des Alu-Trägers verschoben werden. Sie läßts sich punktgenau an der Stelle positionieren, an der sich die zu sichernde Person befindet. Ein Feststellen der Rolle geschieht automatisch durch Zug am Seil. Die Funktionsweise ist durch eine entsprechende Markierung beidseitig an der Lastspannrolle erklärt.
Die Lastspannrolle ist jeweils für nur eine Person zugelassen.
Abb. Seitengestell: Eine Seitenstütze in seine Einzelteile zerlegt. Links die beiden Verstellfüße und rechts die Trägerstütze mit den seitlich abklappbaren Bockstreben.
Lieferumfang
2 Seitengestelle
1 Alu-Träger
1 Laufkatze
1 Horizontalversteller
1 Blocfor
1 Blocforhalterung
1 Lastspannrolle
ohne Hebezeug

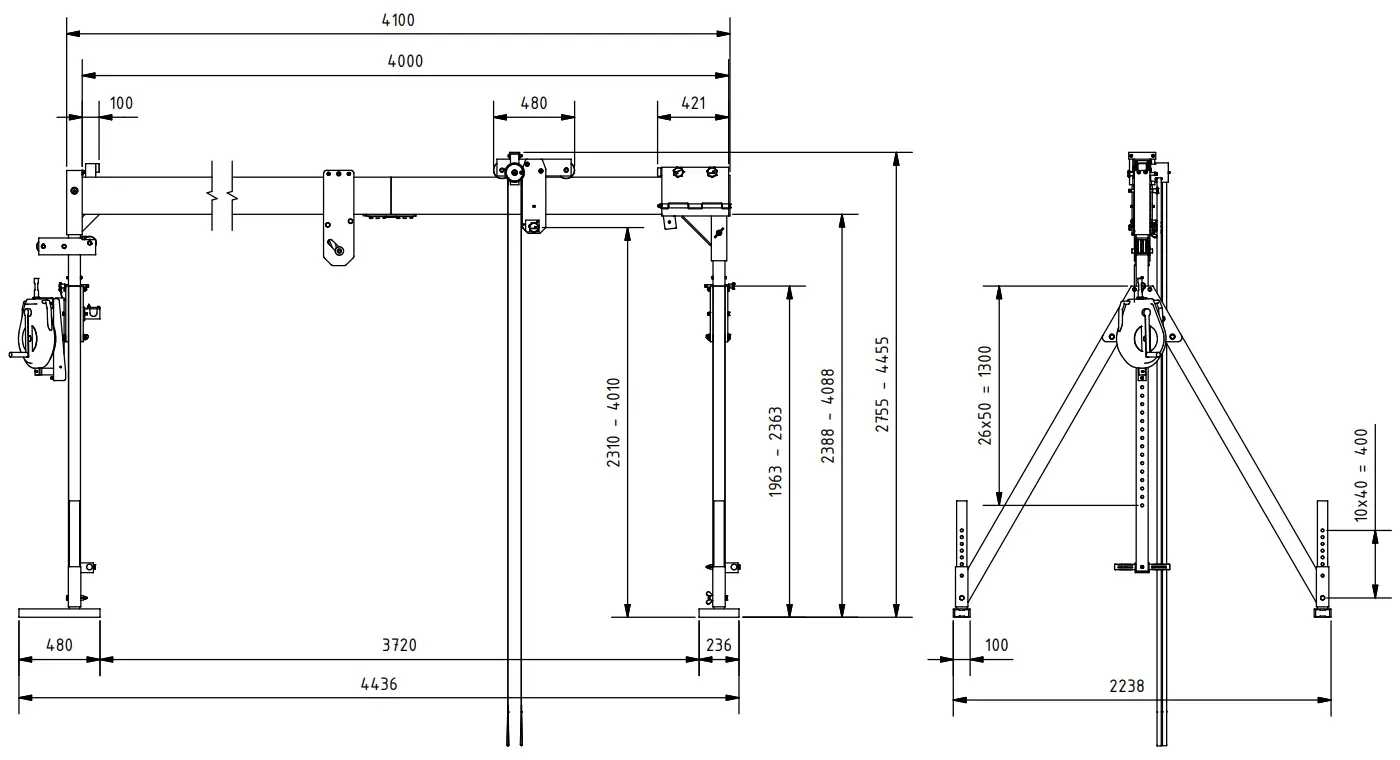

Abmessungen
