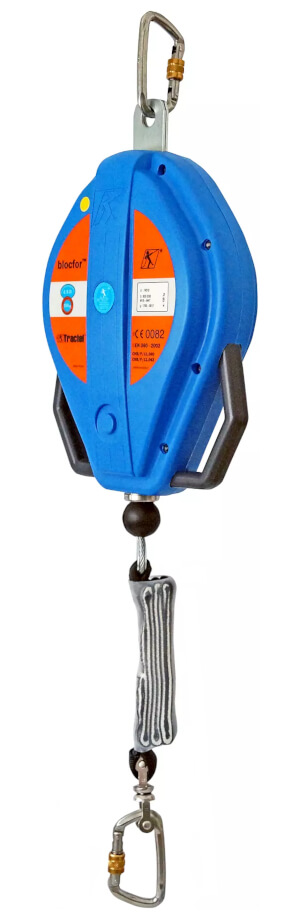

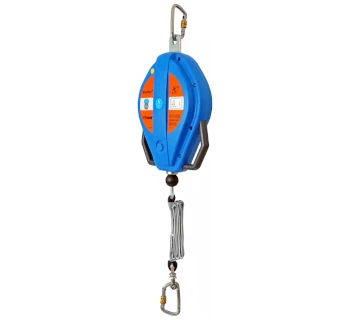

Tractel Höhensicherungsgerät Blocfor ESD

Das Blocfor ESD von Tractel ist ein automatisches Höhensicherungsgerät mit selbstaufrollendem Verbindungsmittel und integriertem ESD-Energieabsorber (Energy System Dissipater) für Benutzer bis 150 kg inklusive Werkzeug.

Das System begrenzt die Auffangkraft bei einem Sturz auf weniger als 600 daN, selbst wenn das Gurtband bzw. Seil vollständig abgelassen ist, und reduziert damit die Belastung für Anwender und Anschlagpunkt.

Die Blocfor ESD Höhensicherungsgeräte sind für vertikale und horizontale Nutzung zugelassen, erfüllen EN 360 sowie die Prüfrichtlinie CNB/P/11.060 für Kantenbelastung mit einem minimalen Bogenradius von 0.5 mm und gehören zur High Capacity Range bis 150 kg.

Funktion und Einsatzbereiche

Das Blocfor ESD arbeitet als selbstaufrollende Sicherungseinrichtung: eine Feder hält das Verbindungsmittel (Gurtband oder Drahtseil) ständig unter leichtem Zug, sodass der Benutzer sich frei bewegen kann. Bei einem plötzlichen Ruck oder Sturz blockiert das System automatisch, der integrierte ESD-Falldämpfer reduziert die Auffangkraft.

• Dach- und Flachdacharbeiten – speziell für den Einsatz auf Terrassen- und Flachdächern, auch bei scharfen Kanten.
• Industrie- und Hallenarbeiten – Sicherung bei Arbeiten an offenen Kanten, Podesten, Regalen und Maschinen.
• Gerüst- und Stahlbau – vertikale und horizontale Nutzung, inklusive Einsatz mit zulässiger Abweichung von ca. 20° zur Vertikalen.
• Einsatz mit Anschlagpunkten nach EN 795 sowie in laufenden Sicherungssystemen oder an Traversensystemen.

Der integrierte Fallindikator zeigt an, ob das Gerät im Fangfall beansprucht wurde und einer Sachkundigenprüfung bedarf.

Konstruktive Merkmale

Die Blocfor ESD-Baureihe ist auf hohe Widerstandsfähigkeit und lange Lebensdauer in rauer Umgebung ausgelegt.

• Gehäuse aus Polyamid/ABS-Verbund mit hoher Schlagzähigkeit, UV-Beständigkeit und Abriebfestigkeit.
• Verbindungsmittel wahlweise als 25 mm Polyester-Gurtband oder verzinktes / Edelstahl-Drahtseil, je nach Modell und Einsatzumgebung.
• ESD-System am Band-/Seilende begrenzt die Fangstoßkraft auf < 600 daN bei einem maximalen Bremsweg von ca. 0.75 m.
• M47-Drehwirbelverbinder am Dämpferende erlaubt freie Ausrichtung zum Auffanggurt und verhindert Verdrehen des Verbindungsmittels.
• Arretiermechanismus mit Schnellansprache reduziert die freie Fallstrecke; ein flexibles Abrollsystem sorgt für ruckfreies Aus- und Einlaufen.
• Leichtes Eigengewicht und kompakte Bauform zur Befestigung direkt am Auffanggurt oder am Anschlagpunkt oberhalb des Nutzers.

Normen, Sicherheit und Einsatzhinweise

Die Geräte der Reihe Blocfor ESD sind persönliche Schutzausrüstungen gegen Absturz und erfüllen die Anforderungen der relevanten Normen und Richtlinien.

• Konform zu EN 360:2002 (Höhensicherungsgeräte) sowie den Prüfdirektiven CNB/P/11.060 (Kanteneinsatz) und CNB/P/11.062 (High Capacity bis 150 kg).
• Einsatz nur an Anschlagpunkten EN 795 mit mind. 13 kN Bruchlast; Herstellerangaben zum Anschlagpunkt sind zu beachten.
• Jährliche Sachkundigenprüfung gemäß DGUV-Regelwerk (z. B. DGUV 312-906) sowie zusätzliche Prüfung nach jedem Fangfall.
• Verwendung nur in Kombination mit zugelassenen Auffanggurten und Anschlageinrichtungen; Personenbeförderung ist unzulässig.
• Vor jeder Benutzung sind Gehäuse, Verbindungsmittel, Haken und Fallindikator visuell auf Beschädigungen zu kontrollieren.

Technische Übersicht – ausgewählte Blocfor ESD Varianten
