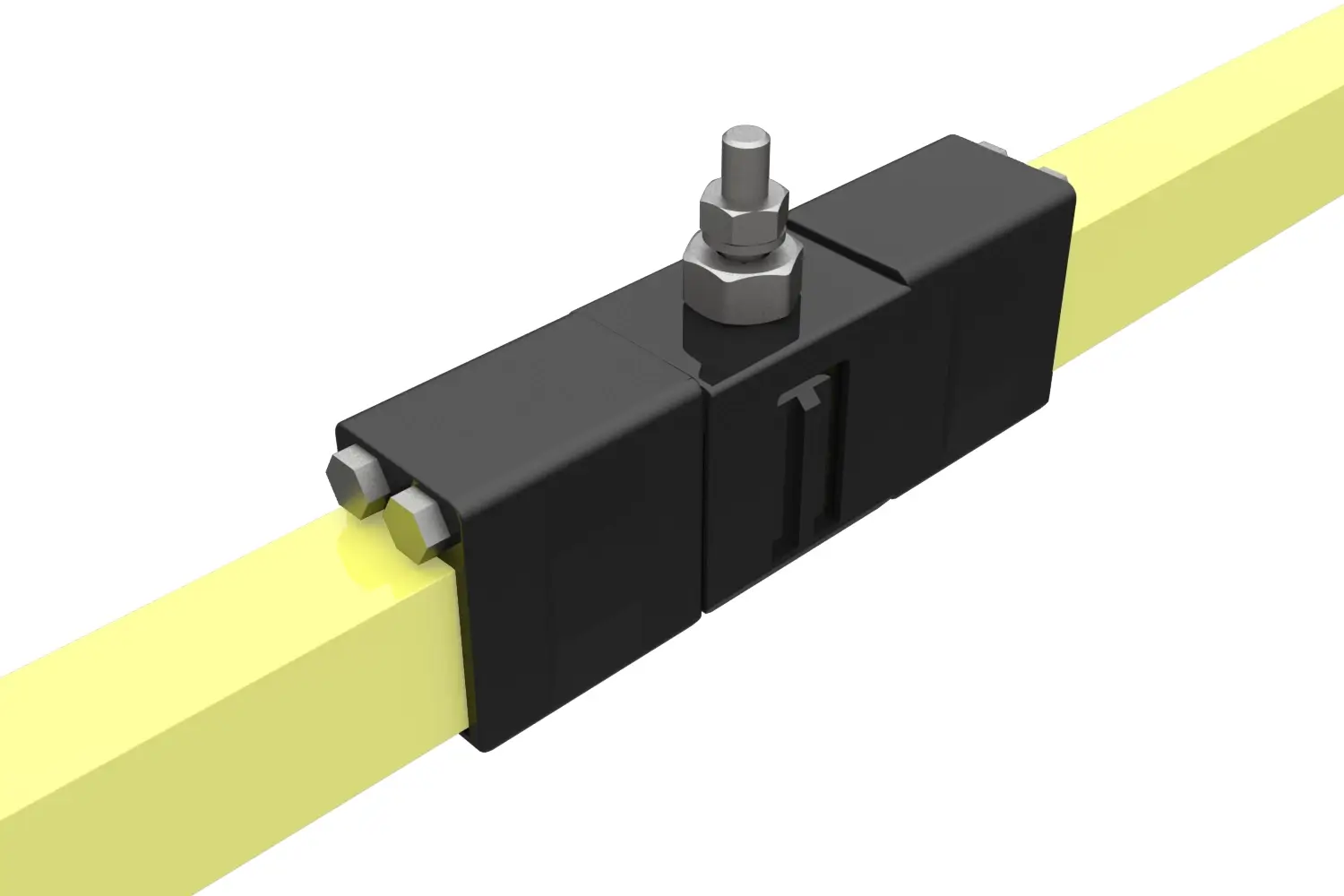

Wampfler Fixpunktklemmen 081331-2
Die Conductix-Wampfler Fixpunktklemmen 081331-2 fixieren die SinglePowerLine 0813-Schleifleitungsschiene an einem definierten Punkt, damit sich die Schiene in den übrigen Aufhängungen kontrolliert frei ausdehnen kann. Die Fixierung erfolgt über einen Klemmkonus auf der Schienenisolation und wird typischerweise nahe der Einspeisung positioniert.
- Definierter Fixpunkt: schafft einen festen Bezugspunkt für kontrollierte Wärmedehnung.
- Systemkompatibel: ausgelegt für SinglePowerLine 0813.
- Sichere Klemmung: Fixierung per Klemmkonus auf der Schienenisolation.
- Planungssicherheit: sinnvoll nahe der Einspeisung zur Führung der Dehnung.
- Praxisregel: pro Fixpunkt 2 Fixpunktklemmen pro Pol erforderlich.
- Hinweis: nicht für vertikale Anwendung vorgesehen.
Artikel-Nr.:
Die Conductix-Wampfler Fixpunktklemmen 081331-2 fixieren die SinglePowerLine 0813-Schleifleitungsschiene an einem definierten Punkt, damit sich die Schiene in den übrigen Aufhängungen kontrolliert frei ausdehnen kann. Die Fixierung erfolgt über einen Klemmkonus auf der Schienenisolation und wird typischerweise nahe der Einspeisung positioniert.
- Definierter Fixpunkt: schafft einen festen Bezugspunkt für kontrollierte Wärmedehnung.
- Systemkompatibel: ausgelegt für SinglePowerLine 0813.
- Sichere Klemmung: Fixierung per Klemmkonus auf der Schienenisolation.
- Planungssicherheit: sinnvoll nahe der Einspeisung zur Führung der Dehnung.
- Praxisregel: pro Fixpunkt 2 Fixpunktklemmen pro Pol erforderlich.
- Hinweis: nicht für vertikale Anwendung vorgesehen.
Informationen: Fixpunktklemmen 081331-2
Die Fixpunktklemmen 081331-2 dienen zur mechanischen Fixierung der Schleifleitungsschiene im System SinglePowerLine 0813 an einem definierten Punkt. Dadurch wird ein eindeutiger Bezugspunkt im Schienenstrang geschaffen, von dem aus sich die Schiene in den übrigen Aufhängungen frei ausdehnen kann.
Der Fixpunkt wird in der Regel in der Nähe der Einspeisung positioniert. Wenn mehrere Fixpunkte vorgesehen werden (z. B. bei Überfahrten oder Kurven als „natürlicher Fixpunkt“), ist die Strecke zwischen den Fixpunkten über Dehnungsteilstücke zu entkoppeln.
Die Befestigung der Fixpunktklemme erfolgt durch einen Klemmkonus auf der Schienenisolation.

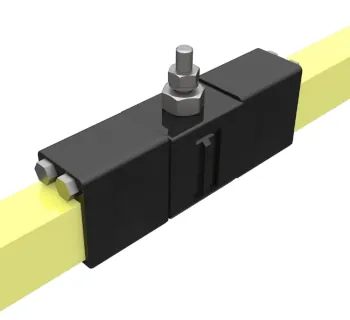

Produktbild
Einsatzbereiche
Die Fixpunktklemmen 081331-2 werden in Anlagen eingesetzt, in denen die SinglePowerLine 0813 als Energiezuführung verbaut ist – insbesondere in Anwendungen mit längeren Schienenstrecken, bei denen eine definierte Längenausdehnung des Systems berücksichtigt werden muss.
Typische Einsatzfälle sind Strecken mit erforderlicher Fixpunktsetzung nahe der Einspeisung sowie Bereiche, in denen konstruktionsbedingt zusätzliche Fixpunkte entstehen (z. B. Überfahrten oder Kurven).
Unterschiede der Varianten
- Die Fixpunktklemmen werden in der Typen-/Artikelbezeichnung als 1P WH PC SS geführt (in dieser Ausführung).
Technische Daten (Typenübersicht)
| Produkt | Typcode | Polzahl | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| Fixpunktklemmen 081331-2 | 1P WH PC SS | 1 | 0.122 kg | 081331-2 |
Sicherheitsaspekte und Hinweise
- Pro Fixpunkt sind 2 Fixpunktklemmen pro Pol zu bestellen.
- Nicht für vertikale Anwendung vorgesehen.
- Bei mehreren Fixpunkten ist die Strecke zwischen den Fixpunkten über Dehnungsteilstücke zu entkoppeln.
Montagehinweise
- Den Fixpunkt bevorzugt nahe der Einspeisung setzen, um eine definierte Systemausdehnung zu ermöglichen.
- Die Fixierung erfolgt über einen Klemmkonus auf der Schienenisolation.
- Fixpunkte sinnvoll an Fixpunktpositionen der Haltekonstruktion positionieren, damit die Schleifleitung außerhalb des Fixpunktes in den Aufhängungen gleiten kann.
Passende Artikel/Zubehör
- Schleifleitungsschiene (SinglePowerLine 0813) – Basisprofil des Systems 0813.
- Schienenhalter 0813 – Aufhängung und definierte Führung der Schiene entlang der Strecke.
- Schienenverbinder 081321 – mechanische und elektrische Verbindung von Schienenabschnitten.
- Einspeiseverbinder 081351 – Einspeisung in den Schienenstrang anstelle eines normalen Verbinders.
- Endkappen 0813 – Abschluss und Berührungsschutz freier Schienenenden.
