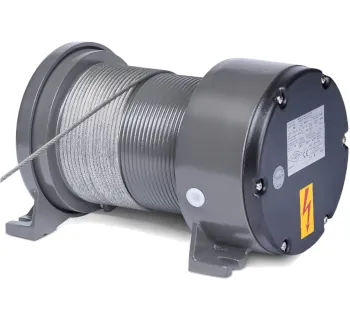

Köster Elektroseilwinde WE

Die Elektroseilwinde WE von Köster-Heide ist eine kompakte Trommelwinde zum Heben und Ziehen von Lasten mit Traglasten von 100 kg bis 2500 kg (WE1 bis WE20). Herzstück der Baureihe ist der in der Seiltrommel angeordnete Einbaubremsmotor, der eine besonders raumsparende Bauform und ein geschütztes Antriebskonzept ermöglicht.

Alle Standardwinden sind vollständig gekapselt und verfügen serienmäßig über die Schutzart IP 54 sowie eine Triebwerksgruppe 2m (M5). In Kombination mit dem im Ölbad laufenden Planetengetriebe entsteht eine wartungsarme, langlebige Elektroseilwinde für den Einsatz in Industrie, Bau, Bühne und Fördertechnik.

Einsatz und Funktion

Die WE-Baureihe deckt ein breites Spektrum an Heb- und Zugaufgaben ab – von leichten Montageanwendungen bis zu anspruchsvollen industriellen Dauerbetrieben.

• Hubwinde für geführte Lasten, Lastenaufzüge und Materialbühnen
• Zugwinde für horizontale oder schräge Förderaufgaben
• Einsatz in Maschinen- und Anlagenbau, Stahlbau, Hallen- und Bühnenbetrieb
• Geeignet für Ein- oder Mehrstrangbetrieb mit entsprechender Umlenkung
• Drahtseilabgang flexibel in allen Richtungen möglich (je nach Ausführung und Montage)

Konstruktion und Sicherheitsausstattung

Die Elektroseilwinde WE ist als kompakt aufgebaute Stahl-Schweißkonstruktion mit Einbaubremsmotor in der Seiltrommel und Planetengetriebe im Ölbad ausgeführt. Der komplett gekapselte Aufbau schützt Motor und Getriebe vor Staub und Feuchtigkeit und erlaubt Umgebungstemperaturen bis +60 °C.

• Vollgekapseltes Gehäuse, Standard IP 54, optional IP 55 / IP 56 / IP 65
• Einbaubremsmotor mit federbetätigter Sicherheitsbremse für sicheres Halten der Last
• Großer Trommeldurchmesser mit gedrehter Seilrille zur Seilschonung und sauberen Wicklung
• Isolierstoffklasse F für erhöhte thermische Belastbarkeit des Motors
• Wartungsarmer Antriebsstrang mit nur wenigen Schmierstellen, Planetengetriebe im Ölbad
• Jede Winde wird vor Auslieferung mit 25 % Überlast geprüft

Sonderausstattungen und Varianten

Dank eines umfangreichen Modulprogramms lässt sich die WE-Winde exakt an den jeweiligen Einsatzzweck anpassen – von der einfachen Zugwinde bis zur Bühnen- oder Davitwinde.

• Verlängerte Seiltrommel (Ausführung L / Lx) für größere Seilaufnahmen bis 3000 mm Trommellänge
• Mehrseiliger Betrieb und individuelle Trommelrillung (1–4 Seilstränge) inkl. zweiter Seilbefestigung zum Hin- und Herbewegen von Lasten
• Erhöhte Schutzarten bis IP 65 für maritime Anwendungen und raue Umgebungen
• Bremslüftereinrichtung und Handrad für in Schienen geführte Lastenaufzüge
• Schlaffseilschalter zur automatischen Abschaltung bei Schlaffseil
• Trommelfreilauf für den Einsatz als Rangierwinde
• Polumschaltbarer Motor oder Frequenzumrichter zur Einstellung von zwei oder variablen Seilgeschwindigkeiten
• Elektronischer Überlastschutz mit Abschaltung bei einstellbarer Überlast
• Funkfernsteuerung, Hängetaster oder Steuerung für Wandmontage
• Reserve-Handantrieb und Notablass bei Netzausfall (je nach Ausführung)

Technische Daten – Auswahl Elektroseilwinde WE

Hinweis: Die Tabelle zeigt eine Auswahl gängiger WE-Standardausführungen. Weitere Varianten mit unterschiedlichen Seilgeschwindigkeiten, Seilaufnahmen, Trommellängen und Schutzarten sind dem aktuellen Köster-Heide Seilwindenkatalog und den Händlerdatenblättern zu entnehmen.

Auslegung und Einsatzhinweise

Für eine sichere Auslegung der Elektroseilwinde WE sind Traglasten, Seil-Ø, Seilgeschwindigkeiten und Aufstellbedingungen konsequent zu berücksichtigen.

• Traglast bezieht sich jeweils auf die untere Seillage; bei mehreren Lagen verringert sich die zulässige Last entsprechend der Herstellerangaben.
• Nur zugelassene Drahtseile mit passendem Seildurchmesser und ausreichender Mindestbruchkraft verwenden.
• Seilführung so gestalten, dass keine unzulässigen Seitkräfte auf Trommel und Lager wirken.
• Bei Nutzung als Hubwinde sind Hubbegrenzung, ggf. Schlaffseilschalter und weitere Sicherheitseinrichtungen vorzusehen.
• Montage der Winde auf einer tragfähigen, verwindungssteifen Grundkonstruktion nach Herstellerangaben.
• Regelmäßige Wartung und Prüfung gemäß DGUV-Vorschriften durch eine sachkundige Person durchführen.

In Verbindung mit den zahlreichen Sonderausführungen bildet die Elektroseilwinde WE eine flexible Plattform für maßgeschneiderte Hebe- und Zuglösungen in unterschiedlichsten Anwendungen.
