Elektroseilwinde RPE

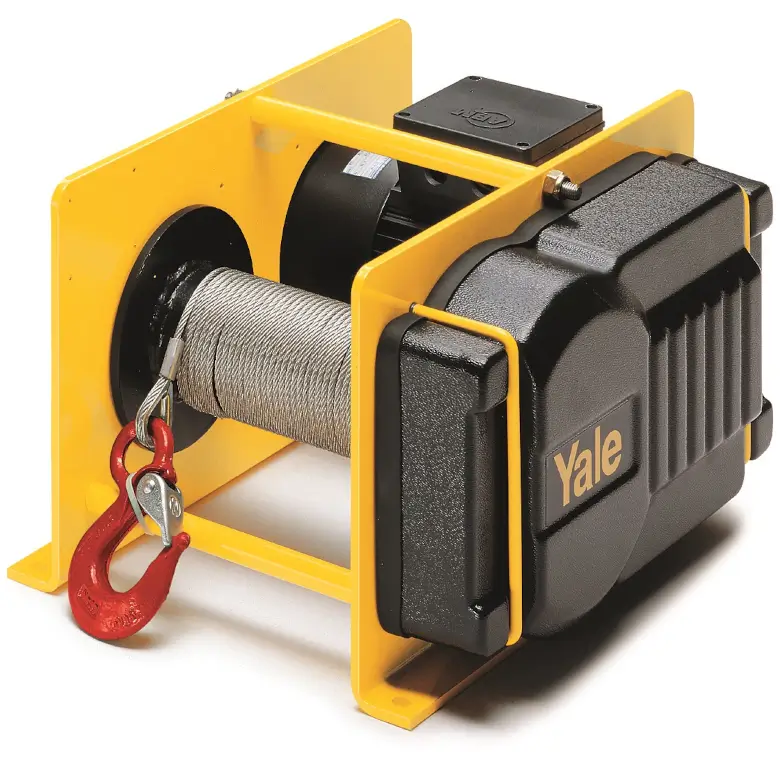

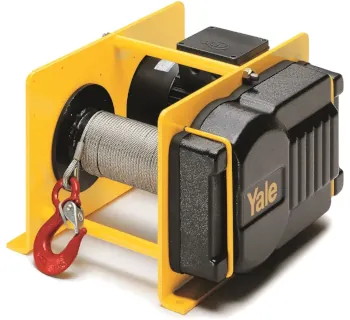

Yale Elektroseilwinde RPE

Die Yale Elektroseilwinde RPE ist eine kompakte, robuste Lösung zum Heben und Ziehen von Lasten und eignet sich dank universellem Seilabgang für vielseitige Einbaulagen.

Vielseitig einbaubar durch universellen Seilabgang und Getriebe mit Fettschmierung für unterschiedliche Baulagen.
Sicherer Lasthalt durch integrierten Bremsmotor (Last hält auch bei Stromausfall).
Breites Variantenprogramm mit Traglasten von 250 bis 2000 kg.
Flexible elektrische Ausführungen (u. a. 400 V/230 V 3~ oder 230 V 1~) und wahlweise mit Schützsteuerung (42 V).
Optionen für Prozesssicherheit wie Getriebeendschalter und Schlaffseilschalter.
Stufenlose Regelung möglich via Frequenzumrichter (optional).
Anpassbare Trommeln (z. B. XL, gerillt, Trennsteg) für definierte Seilführung und Seilaufnahme.

Zu den Abmessungen

34 Artikel → Elektroseilwinde RPE

Elektroseilwinde RPE

max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Elektroseilwinde RPE

max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Elektroseilwinde RPE

max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Elektroseilwinde RPE

max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Die Yale Elektroseilwinde RPE ist eine kompakte, robuste Lösung zum Heben und Ziehen von Lasten und eignet sich dank universellem Seilabgang für vielseitige Einbaulagen.

Vielseitig einbaubar durch universellen Seilabgang und Getriebe mit Fettschmierung für unterschiedliche Baulagen.
Sicherer Lasthalt durch integrierten Bremsmotor (Last hält auch bei Stromausfall).
Breites Variantenprogramm mit Traglasten von 250 bis 2000 kg.
Flexible elektrische Ausführungen (u. a. 400 V/230 V 3~ oder 230 V 1~) und wahlweise mit Schützsteuerung (42 V).
Optionen für Prozesssicherheit wie Getriebeendschalter und Schlaffseilschalter.
Stufenlose Regelung möglich via Frequenzumrichter (optional).
Anpassbare Trommeln (z. B. XL, gerillt, Trennsteg) für definierte Seilführung und Seilaufnahme.

Dazu passende Produkte:

Daten laden...

exkl. 19% MwSt.

Informationen: Elektroseilwinde RPE

Video - Yale Elektroseilwinde RPE

Die Elektroseilwinde der Baureihe RPE ist für das Heben und Ziehen von Lasten ausgelegt und kombiniert eine kompakte, robuste Bauweise mit einem universellen Seilabgang für den Einsatz in nahezu jeder Lage. Der innenliegende Bremsmotor unterstützt kompakte Abmessungen, während das Getriebe mit Fettschmierung den Einsatz in unterschiedlichen Baulagen ermöglicht.

A) Einsatzbereiche

Die Baureihe RPE wird typischerweise dort eingesetzt, wo Lasten kontrolliert gehoben, gezogen oder positioniert werden müssen und eine kompakte Einbaulösung gefragt ist. Der universelle Seilabgang unterstützt die Anpassung an unterschiedliche Einbausituationen.

Montage und Instandhaltung: Heben und Ziehen von Komponenten in Arbeitsbereichen mit begrenztem Platz.
Anlagen-/Maschinenumfeld: Wiederkehrende Hub- und Zugaufgaben in stationären Installationen.
Materialhandling: Positionieren von Lasten, z. B. beim Umsetzen oder Einrichten.

B) Unterschiede der Varianten

Traglastklassen

Die Baureihe deckt Traglasten von 250 bis 2000 kg ab (modellabhängig).

Steuerung & elektrische Ausführung

Standard-Spannungen: 400 V/230 V, 3 Phasen, 50 Hz oder 230 V, 1 Phase, 50 Hz.
Ausführungen: ohne Steuerung oder mit Schützsteuerung (42 V Steuerspannung).
Hinweis: Ausführungen mit 1-Phasen-Anschluss können eine höhere Geräuschentwicklung aufweisen.

Seiltrommeln & Konfiguration

Verlängerte Trommeln (XL) für größere Seilaufnahme.
Gerillte Trommeln für bessere Seilführung (einlagiger Betrieb empfohlen).
Trommeln mit Trennstegen und mehreren Seilbefestigungen für Betrieb mit zwei oder mehr Seilen.

Optionale Funktionen

Getriebeendschalter zur Begrenzung des Seilweges in beide Richtungen (nur in Verbindung mit 42 V Schützsteuerung).
Schlaffseilschalter zum automatischen Anhalten bei Nachlassen der Seilzugkraft (nur in Verbindung mit 42 V Schützsteuerung).
Frequenzumrichter für stufenlose Geschwindigkeitsregelung.
Funkfernsteuerung (in Verbindung mit 42 V Schützsteuerung).
Sonderspannungen auf Anfrage.
Motorbremsen mit Handlüftung.
Verzinkte Ausführung oder Sonderlackierungen.
Sonderausführungen nach DGUV Vorschrift 17 (BGV C1) auf Anfrage.

C) Sicherheitsaspekte & Normen

Auslegung gemäß DIN 15020 (Triebwerksgruppe 1Bm/M3).
DGUV Vorschrift 54 (Winden, Hub- und Zuggeräte / BGV D8).
EG-Maschinenrichtlinie (Herstellererklärung in der Betriebsanleitung integriert).

Federdruck-Scheibenbremse im Motor integriert: sicherer Halt der Last auch bei Stromausfall.
Rutschkupplung als Überlastschutz: bei RPE 10-6 und RPE 20-6 in der Standardausführung mit Überlastsicherung (modellabhängig).
Not-Halt: sicheres Abschalten im Notfall über im Steuerschalter integrierte Not-Halt-Funktion (steuerungsabhängig).
Hinweis: Yale Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden.
Seillänge: Es müssen mindestens 2 bis 3 Wicklungen auf der Trommel verbleiben.

Technische Daten

Seilaufnahme (glatte Trommel) – Nutzbare Seillänge

Modell	Traglast (kg)	Seiltrommelgröße	Nutzbare Seillänge 1. Seillage (m)	Nutzbare Seillänge max. (m)	Hinweis
RPE 2-13 R	250	1	8.8	43	¹
RPE 5-6 R	500	1	6.2	33	¹
RPE 10-6 R	1000	1	8.2	30	¹
RPE 20-6 R	2000	1	12.0	44
RPE 2-13 LR	250	2	13.3	64
RPE 5-6 LR	500	2	9.5	49
RPE 5-12 LR	500	2	9.5	49
RPE 10-6 LR	1000	2	12.9	47
RPE 20-6 LR	2000	2	16.8	61
RPE 2-13 XLR	250	3	35.3	165
RPE 5-6 XLR	500	3	25.7	128
RPE 5-12 XLR	500	3	25.7	128
RPE 10-6 XLR	1000	3	25.2	89
RPE 20-6 XLR	2000	3	27.9	99

¹ Nur auf Anfrage lieferbar.

Hinweis: Für Ausführungen mit gerillter Trommel wird ein einlagiger Betrieb empfohlen.

Seilaufnahme (Standardtrommelgröße) – Nutzbare Seillänge je Seillage

Modell	Traglast (kg)	Seiltrommelgröße	1. Lage (m)	2. Lage (m)	3. Lage (m)	4. Lage (m)	Hinweis
RPE 2-13	250	1	11.1	24.5	39	54	¹
RPE 5-6	500	1	7.4	16.9	27	38	¹
RPE 10-6	1000	1	10.1	23.0	37	–	¹
RPE 20-6	2000	1	13.2	30.3	49	–
RPE 2-13L	250	2	16.8	36.4	57	80
RPE 5-6L	500	2	11.3	25.2	40	57
RPE 5-12L	500	2	11.3	25.2	40	57
RPE 10-6L	1000	2	15.8	35.2	56	–
RPE 20-6L	2000	2	20.6	46.1	74	–
RPE 2-13 XL	250	3	44.3	94.1	148	200
RPE 5-6 XL	500	3	30.0	65.5	105	149
RPE 5-12 XL	500	3	65.0	65.5	105	149
RPE 10-6 XL	1000	3	30.7	67.0	107	–
RPE 20-6 XL	2000	3	34.1	74.9	120	–

¹ Nur auf Anfrage lieferbar.

Technische Kerndaten (modellabhängig)

Modell	Traglast (kg)	Hubgeschwindigkeit 1. Lage (m/min)	Hubgeschwindigkeit oberste Lage (m/min)	Seillagen max.	Seildurchmesser (mm)	Motorleistung (kW)	Einschaltdauer ED	Gewicht ohne Seil L (kg)	Gewicht ohne Seil XL (kg)
RPE 2-13	250	10.2	13.2	4	4	0.55	40%	40	48
RPE 5-6	500	4.6	6.6	4	6	0.55	40%	41	49
RPE 5-12	500	8.7	12.6	4	6	1.1	40%	47	54
RPE 10-6	1000	5.1	6.5	3	8	1.1	40%	89	105
RPE 20-6	2000	5.2	7.6	3	12	2.2	40%	213	235

Hinweis: RPE 10-6 und RPE 20-6 mit Überlastsicherung (Rutschkupplung) in der Standardausführung.

Auslieferzustand

Jede Seilwinde wird im Werk mit Überlast geprüft.
Auslieferung mit Prüfzeugnis (Seriennummer) sowie Betriebsanleitung mit integrierter EG-Herstellererklärung.
Seil (falls bestellt): wird bei Auslieferung lose beigelegt; die Befestigung erfolgt bauseitig.

Passende Artikel/Zubehör

Schützsteuerung (42 V) – Basis für den Einsatz von Getriebeendschalter, Schlaffseilschalter und Funkfernsteuerung.
Getriebeendschalter – begrenzt den Seilweg in beide Richtungen für definierte Hubwege.
Schlaffseilschalter – stoppt bei nachlassender Seilzugkraft (z. B. beim Aufsetzen der Last).
Frequenzumrichter – ermöglicht stufenlose Geschwindigkeitsregelung.
Gerillte Trommel – unterstützt geordnetes Aufwickeln (einlagiger Betrieb empfohlen).
XL-Trommel – für größere Seilaufnahme bei Sonderhüben.
Trommel mit Trennsteg – für Mehrseilbetrieb mit separaten Seilabschnitten.
Verzinkte Ausführung oder Sonderlackierung – für spezielle Umgebungsanforderungen.

TOMANRO Flyer

Bedienungsanl.

Katalog

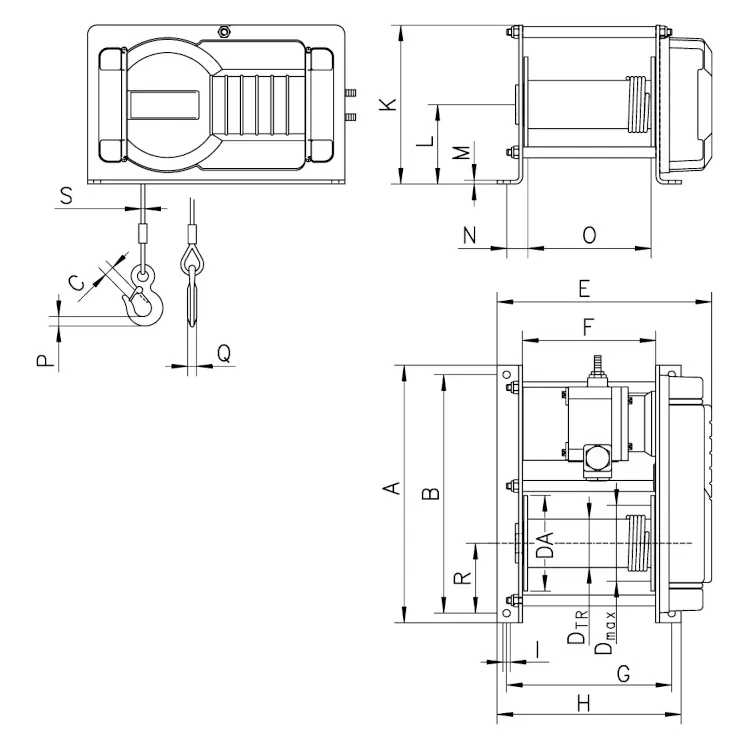

Abmessungen Elektroseilwinde RPE

Masszeichnung von Yale Elektroseilwinde RPE

Elektroseilwinde RPE	max. Seilzugkraft 1. Lage (kg)	A (mm)	B (mm)	C (mm)	D_TR (mm)	Dmax (mm)	DA (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	K (mm)	L (mm)	M (mm)	N (mm)	O (mm)	P (mm)	Q (mm)	R (mm)	S (mm)
2-13L 400V glatte Trommel	250	405	375	18	76	104	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
2-13XL 400V glatte Trommel	250	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
2-13LR 400V gerillte Trommel	250	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
5-6L 400V glatte Trommel	500	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
5-6XL 400V glatte Trommel	500	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-6LR 400V gerillte Trommel	500	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
5-6XLR 400V gerillte Trommel	500	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-6L 230V glatte Trommel	500	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
20-6 400V glatte Trommel	2000	670	550	36	146	224.4	245	619	360	480	540	23	401	215	15	72.5	335	34	26	135	12
20-6L 400V glatte Trommel	2000	670	550	36	146	224.4	245	784	525	645	705	23	401	215	15	72.5	500	34	26	135	12
20-6XL 400V glatte Trommel	2000	670	550	36	146	224.4	245	1084	825	945	1005	23	401	215	15	72.5	800	34	26	135	12
10-6L 400V glatte Trommel	1000	525	485	25	108	148	180	575	395	470	505	13	340	170	10	47.5	375	24	19	170	8
10-6XL 400V glatte Trommel	1000	525	485	25	108	148	180	902	722	797	832	13	340	170	10	47.5	702	24	19	170	8
10-6LR 400V gerillte Trommel	1000	525	485	25	108	148	180	575	395	470	505	13	340	170	10	47.5	375	24	19	170	8
2-13XLR 400V gerillte Trommel	250	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
2-13L 230V glatte Trommel	250	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	721	19	13	125	6
2-13XL 230V glatte Trommel	250	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-6XL 230V glatte Trommel	500	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-6LR 230V gerillte Trommel	500	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
5-6XLR 230V gerillt Trommel	500	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-12L 400V glatte Trommel	500	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
20-6R 400V gerillte Trommel	2000	670	550	36	146	224.4	245	619	360	480	540	23	401	215	15	72.5	335	34	26	135	12
20-6LR 400V gerillte Trommel	2000	670	550	36	146	224.4	245	784	525	645	705	23	401	215	15	72.5	500	34	26	135	12
20-6XLR 400V gerillte Trommel	2000	670	550	36	146	224.4	245	1084	825	945	1005	23	401	215	15	72.5	800	34	26	135	12
10-6XLR 400V gerillte Trommel	1000	525	485	25	108	148	180	902	722	797	832	13	340	170	10	47.5	702	24	19	170	8
10-6L 230V glatte Trommel	1000	525	485	25	108	148	180	575	395	470	505	13	340	170	10	47.5	375	24	19	170	8
10-6XL 230V glatte Trommel	1000	525	485	25	108	148	180	902	722	797	832	13	340	170	10	47.5	702	24	19	170	8
2-13LR 230V gerillte Trommel	250	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
2-13XLR 230V gerillte Trommel	250	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-12XL 400V glatte Trommel	500	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
5-12LR 400V gerillte Trommel	500	405	375	18	76	118	150	428	300	350	380	11	250	125	6	33	284	19	13	125	6
5-12XLR 400V gerillte Trommel	500	405	375	18	76	118	150	865	737	787	817	11	250	125	6	33	721	19	13	125	6
10-6LR 230V gerillte Trommel	1000	525	485	25	108	148	180	575	395	470	505	13	340	170	10	47.5	375	24	19	170	8
10-6XLR 230V gerillte Trommel	1000	525	485	25	108	148	180	902	722	797	832	13	340	170	10	47.5	702	24	19	170	8
