Hadef Stirnradflaschenzug 290/21

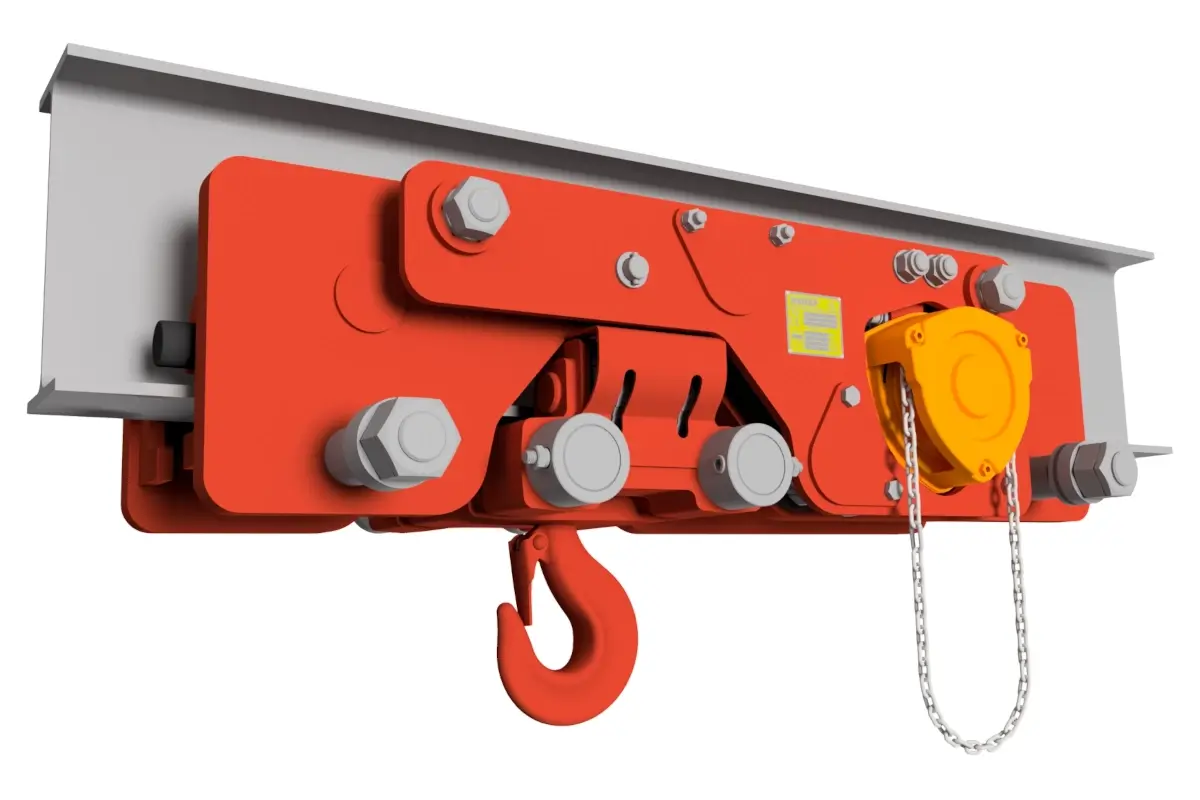

Der Hadef Stirnradflaschenzug 290/21 ist ein kompakter Stirnradflaschenzug mit Haspelfahrwerk in extrem kurzer Bauart für das Heben und Verfahren von Lasten auf Einträger-Kranbahnen. Der Flaschenzug ist in das Fahrwerk integriert, schmiegt sich eng um den Trägerflansch und erlaubt es, die Last nahezu bis unter den Flansch zu ziehen – ideal für Big-Bag-Anwendungen und niedrige Hallenhöhen.

• Tragfähigkeit in der Big-Bag-Konfiguration von 1000 bis 10000 kg, Baureihe generell bis 30.0 t mit Fahrwerken.
• Extrem kurze Bauart – Flaschenzug auf Höhe des Trägers, Last bis direkt unter den Flansch verfahrbar.
• Integriertes Haspelfahrwerk mit zwei Lastbolzen für ausgezeichnete Laufeigenschaften.
• Stirnradflaschenzug Typ 14/12 als Hubwerk, mit Rutschkupplung zum Geräteschutz bei Überlast.
• Verzinkte Qualitätslastkette nach EN 818-7-T und verzinkte Handkette nach DIN 766, gefertigt in Deutschland.
• Lastdruckbremse mit wartungsarmem Bremssystem und gesinterten Bremsbelägen in der 14/12-Reihe, für hohe Lebensdauer.
• Konzipiert gemäß Maschinenrichtlinie 2006/42/EG und den Anforderungen der EN 13157 für Handkettenzüge mit Fahrwerk.

Einsatzbereiche des Stirnradflaschenzuges 290/21

Der Stirnradflaschenzug 290/21 wird überall dort eingesetzt, wo maximale Nutzhöhe und ein kurzes Hakenmaß entscheidend sind. Typische Einsatzfelder:

• Big-Bag-Handling: Füllen und Entleeren von Big-Bags direkt unter Silos, Bühnen oder Rohrleitungen.
• Produktion & Prozesstechnik: Beschicken von Reaktoren, Mischeranlagen oder Dosierstationen bei begrenzter Bauhöhe.
• Lager- & Umschlagtechnik: Ein- und Auslagern von Großgebinden in niedrigen Hallen, unter Zwischendecken und Podesten.
• Maschinen- & Anlagenbau: Einheben von Aggregaten, Werkzeugen und Modulen, wenn Standardflaschenzüge an der Nutzhöhe scheitern.
• Modernisierung bestehender Krananlagen: Austausch höher bauender Flaschenzüge, um zusätzliche Hubreserve zu gewinnen.

Durch die ultra-kurze Bauart und die Einheit aus Fahrwerk, Flaschenzug und Antriebsstrang eignet sich der 290/21 besonders für Projekte, bei denen das verfügbare Lichtraumprofil bereits ausgereizt ist.

Unterschiede der Varianten und Auswahlkriterien

Der Hadef Stirnradflaschenzug 290/21 ist bei TOMANRO in sieben Varianten verfügbar. Sie unterscheiden sich in Tragfähigkeit, Kettensträngen, kleinstem Hakenmaß und der zulässigen Flanschbreite.

Für die Auswahl sind insbesondere Tragfähigkeit, verfügbare Flanschbreite, Trägerprofil, die benötigte Nutz- / Hakenhöhe sowie der gewünschte Lastspielraum unter dem Träger entscheidend.

Häufige Fehler bei Planung und Einsatz

Trotz der robusten Ausführung des Stirnradflaschenzuges 290/21 treten in der Praxis typische Anwendungsfehler auf, die zu unnötigem Verschleiß oder Gefährdungen führen können:

• Tragfähigkeit unterschätzt: Nur das Eigengewicht des Big-Bags wird berücksichtigt, nicht aber Medieninhalt, Anschlagmittel und mögliche dynamische Lasten (Ruck, Schwingen).
• Unpassende Flanschbreite: Wahl einer Variante, die nicht zur vorhandenen Trägerbreite passt; dies kann zu verspanntem Fahrwerk und erhöhtem Verschleiß führen.
• Fehlerhafte Einstellung des Haspelfahrwerks: Zu stark oder zu schwach eingestellte Seitenabstände führen entweder zu Klemmen am Träger oder zu ungünstigem Spiel und Schräglauf.
• Überlast trotz Rutschkupplung: Die Rutschkupplung schützt das Gerät, ist aber kein Freibrief für dauerhaften Betrieb am Lastlimit oder mit unbekannten Lasten.
• Schrägzug durch falsche Anschlagpunkte oder ungünstige Kranstellung – die Last muss möglichst senkrecht unter dem Haken hängen, um zusätzliche Querkräfte zu vermeiden.
• Vernachlässigte Kettenpflege: Unzureichende Reinigung und Schmierung der verzinkten Lastkette erhöht Kraftaufwand und Verschleiß und kann Korrosion begünstigen.
• Unzureichende Prüfungen: Ausbleibende wiederkehrende Prüfungen durch eine befähigte Person lassen Schäden an Haken, Kette, Fahrwerk und Aufhängung unerkannt.

Werden diese Punkte bereits in der Planung und beim Betrieb berücksichtigt, erhöht sich die Lebensdauer des Stirnradflaschenzuges 290/21 deutlich bei gleichzeitig hohem Sicherheitsniveau.

Sicherheitsaspekte und relevante Normen

Der Hadef Stirnradflaschenzug 290/21 ist ein Handkettenzug mit Fahrwerk und unterliegt den einschlägigen europäischen Sicherheitsanforderungen für handbetriebene Krane.

• EN 13157 – Krane, Sicherheit, handbetriebene Krane: legt Anforderungen an Stirnradflaschenzüge und Handfahrwerke fest, u. a. zu Tragfähigkeit, Bremsverhalten, Stabilität, Kennzeichnung und Prüfungen.
• Maschinenrichtlinie 2006/42/EG: Der Flaschenzug wird mit CE-Konformitätserklärung, Betriebsanleitung und Prüfunterlagen ausgeliefert; Montage und Betrieb müssen gemäß Anleitung erfolgen.
• Lastkette EN 818-7-T und Handkette DIN 766: definieren die Qualität, Festigkeit und Maßhaltigkeit der verzinkten Ketten, die im 290/21 eingesetzt werden.
• Lastdruckbremse und Rutschkupplung: Die Lastdruckbremse verhindert das selbsttätige Absenken, die Rutschkupplung schützt vor Überlast – beide Systeme ersetzen jedoch nicht die Pflicht zur korrekten Lastbemessung.
• Betriebsgrenzen: Keine Personenbeförderung, keine Nutzung in explosionsgefährdeten Bereichen ohne entsprechende Ex-Ausführung, keine Stoß- oder Ruckbelastungen der Last.
• Wiederkehrende Prüfungen: Je nach Einsatzbedingungen mindestens jährliche Prüfung durch eine befähigte Person, inklusive Dokumentation nach nationalem Arbeitsschutzrecht.

Die Einhaltung dieser Vorgaben sowie eine sachgemäße Bedienung stellen sicher, dass der Stirnradflaschenzug 290/21 auch unter harten industriellen Bedingungen zuverlässig und sicher arbeitet.
