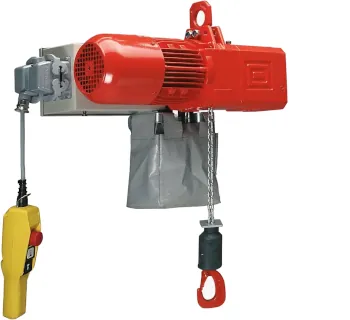

Hadef Elektrokettenzug 66/04 AK

Der Elektrokettenzug 66/04 AK ist ein kompakter, industrietauglicher Elektrokettenzug für das schnelle und effiziente Heben von Lasten mit hoher Konstanz über lange Einsatzzeiten. Die Baureihe wird bei Hadef in Düsseldorf gefertigt und ist auf eine breite Konfigurierbarkeit ausgelegt.

Durch die Kombination unterschiedlicher Ausführungen, Antriebs- und Fahrwerksvarianten lässt sich der AK praxisnah an typische Hebeaufgaben anpassen – vom stationären Heben bis zum Verfahren der Last auf dem Träger.

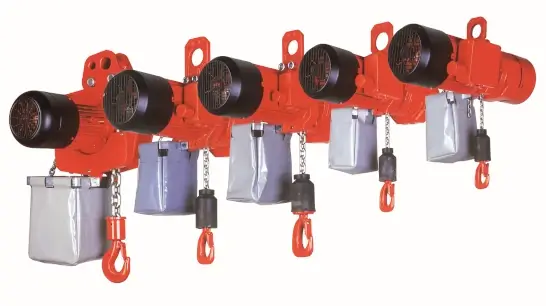

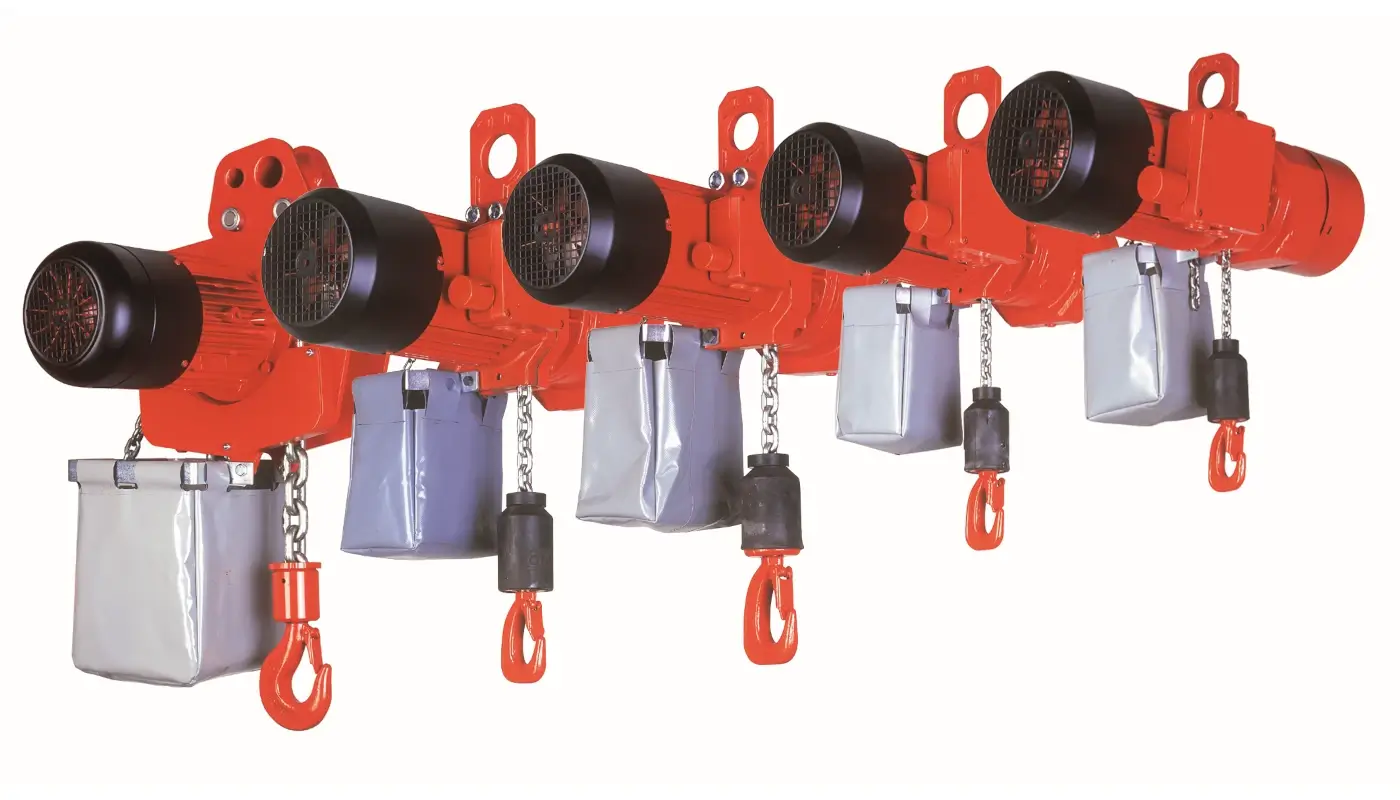

Produktbild

Einsatzbereiche

Der Elektrokettenzug eignet sich für wiederkehrende Hubaufgaben in Industrieumgebungen und Montageeinsätzen, z. B. in der Industriehalle, auf Werften oder bei Montagen. Auch anspruchsvolle Einsatzfelder wie Ölplattformen und Windkraftanlagen werden als typische Anwendungen genannt.

Unterschiede der Varianten

Die Baureihe ist in stationären und verfahrbaren Ausführungen erhältlich:

• AKS – stationär mit Aufhängeöse
• AKR – mit Rollfahrwerk
• AKH – mit Haspelfahrwerk
• AKE – mit Elektrofahrwerk

Für Ausführungen mit Elektrofahrwerk wird eine Fahrgeschwindigkeit von 16 / 4 m/min (2 Geschwindigkeiten) angegeben.

Serienausstattung & Aufbau

Der Elektrokettenzug AK wird standardmäßig mit Aufhängeöse, 3 m Hub und Kettenspeicher ausgeliefert. Der Kettenspeicher ist je nach Ausführung aus bruchsicherem Kunststoff, kunststoffbeschichtetem Gewebe oder Stahlblech erhältlich; unterschiedliche Größen decken verschiedene Kettenlängen ab.

Steuertaster (mit Steuerkabel) und eine optionale Zuleitung sind über eine Steckverbindung am Steuerkasten angeschlossen. Dadurch ist der Austausch bei Kabeldefekt oder geänderter Kabellänge einfach möglich.

Qualitätsmerkmale

• Geräteschutz durch Rutschkupplung (AK 4–8)
• Überlastsicherung durch Stromabschaltung (AK 9–10)
• Industriesteckverbindung für Stromanschluss und Steuerschalter
• Verzinkte RUD Hochleistungslastkette nach EN 818-7-T

Sicherheitsaspekte & Normen

Für die Lastkette wird die Norm EN 818-7-T benannt (RUD Hochleistungslastkette, verzinkt). Die Baureihe verfügt über Überlastschutz (je nach Größe als Rutschkupplung bzw. Stromabschaltung).

Die Schutzart wird mit IP 55 angegeben; optional ist IP 66 verfügbar.

In der Betriebs- und Wartungsanleitung wird angegeben, dass HADEF Produkte u. a. die Anforderungen der EG Maschinenrichtlinie 98/37/EG erfüllen und das Unternehmen nach EN ISO 9001:2000 qualifiziert ist. Für den Hebezeugbetrieb in Deutschland werden u. a. BGV D8, BGV D6 und BGR 500 genannt.

Für den Personenschutz gilt grundsätzlich: Personentransport ist verboten und es dürfen sich keine Personen unter schwebender Last aufhalten (Hinweis aus der Anleitung).

Steuerung & Optionen

In der Dokumentation zur Baureihe werden als Ausstattungsmerkmale u. a. ein Phasenüberwachungsrelais, eine Schützsteuerung 48 V, Thermofühler zum Motorschutz sowie Betriebsendschalter für Heben/Senken genannt.

Optional ist eine Funkfernsteuerung erhältlich. Für den AK wird eine Adaption beschrieben, bei der der Empfänger anstelle der Steuerleitung in den Steckkontakt des Steuerkabels gesteckt wird (Nachrüstung ohne großen Aufwand). Für die Funkbedienung wird eine Endabschaltung in alle Hub- und Fahrtrichtungen vorausgesetzt.
