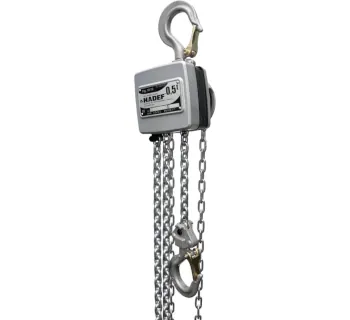

Hadef Alu-Stirnradflaschenzug 360/21

Leichter Aluminium-Handkettenzug für professionelle Einsätze

Der Hadef Alu-Stirnradflaschenzug 360/21 (ALUflex) ist ein besonders leichter Stirnradflaschenzug aus Aluminium mit Aufhänghaken zum Heben und Senken von Lasten bis 5 t. Sein weitgehend geschlossenes Aluminiumgehäuse macht ihn bis zu 45 % leichter und deutlich kompakter als herkömmliche Handkettenzüge gleicher Tragkraft.:contentReference[oaicite:0]{index=0}

Die Handkettenrad-Abdeckung ist 360° drehbar und erlaubt die Bedienung aus nahezu allen Positionen, sodass der Anwender außerhalb des Gefahrenbereichs stehen kann. Eine integrierte Ketteneinlaufhilfe führt die verzinkte Rundstahl-Lastkette nach EN 818-7 sicher in das Gerät, während 360° drehbare Haken für flexibles Anschlagen sorgen.:contentReference[oaicite:1]{index=1}

Der Flaschenzug ist in Tragfähigkeiten von 250 kg bis 5 000 kg mit 1- oder 2-strängiger Lastkette verfügbar und kann in der Ausführung 360/21+ zusätzlich mit einer Rutschkupplung als Geräteschutz / Überlastsicherung geliefert werden.:contentReference[oaicite:2]{index=2}

Einsatzbereiche des Alu-Stirnradflaschenzugs 360/21

Der 360/21 ALUflex ist auf anspruchsvolle Hebeaufgaben ausgelegt, bei denen geringes Eigengewicht, flexible Bedienung und kompakte Bauform im Vordergrund stehen:

• Industrie & Maschinenbau – Heben, Montieren und Ausrichten von Maschinen, Antriebseinheiten und Baugruppen in Werkstätten und Fertigungslinien.
• Service & Instandhaltung – Wartungsarbeiten an Anlagen, Pumpen, Ventilinseln, Aggregaten oder Stahlbaukonstruktionen, häufig als mobiles Standardhebezeug im Servicefahrzeug.
• Montage- und Baustelleneinsätze – Einsatz über Gruben, Schächten oder beengten Einbausituationen, bei denen der Bediener seitlich außerhalb der Lastachse stehen muss; hier spielt das 360° drehbare Handkettenrad seine Vorteile aus.:contentReference[oaicite:3]{index=3}
• Hallen- und Kranbau – als Aufhängflaschenzug an Rollfahrwerken, Portalkranen oder als stationäres Hebezeug an Decken- und Wandkonsolen.
• Offshore / Marine / Energieversorgung – z. B. bei Wartungseinsätzen, wo korrosionsgünstige Bauweise, reduziertes Gewicht und hohe Zuverlässigkeit gefordert sind.:contentReference[oaicite:4]{index=4}

Durch das geringe Gewicht (ab ca. 2.6 kg bei 0.25 t bis rund 29.5 kg bei 5 t) lässt sich der 360/21 bequem transportieren und auch bei häufig wechselnden Einsatzorten effizient verwenden.:contentReference[oaicite:5]{index=5}

Varianten & technische Merkmale der Baureihe 360/21

Der Alu-Stirnradflaschenzug 360/21 wird als Professional Line ALUflex in mehreren Tragfähigkeiten angeboten. Zentrale konstruktive Merkmale:​:contentReference[oaicite:6]{index=6}

• Klein, leicht, flexibel – kompakte Bauform, bis zu 45 % leichter als vergleichbare Stahlgeräte.
• 360° drehbare Kettenführung – Handkettenrad-Abdeckung dreht sich automatisch in Richtung der Handkette.
• Ketteneinlaufhilfe – sorgt für sicheren, geführten Einlauf der Lastkette in das Gerät.
• Weitgehend geschlossenes Aluminiumgehäuse – schützt die innenliegenden Teile vor Schmutz und Beschädigung.
• 360° drehbare Haken mit Sicherung – erleichtern das Anschlagen der Last.
• Verzinkte Lastkette nach EN 818-7 – korrosionsgeschützt und für Hebeanwendungen zugelassen.
• Optionaler Kettenspeicher bis 3 t und Gürteltasche bis 1 t für Lastkettenaufnahme und Transport.
• Variante 360/21+ mit integrierter Rutschkupplung als Geräteschutz (Überlastsicherung).

Die folgende Tabelle zeigt einen Auszug der technischen Daten (Standardhub 3 m, Tragfähigkeit je nach Ausführung):​:contentReference[oaicite:7]{index=7}

Hinweis: Exakte Maßreihen (B, B1, M, M1, M3, H) sind im Datenblatt 360/21 Aluflex und auf der TOMANRO-Typenseite übersichtlich aufgeführt.:contentReference[oaicite:8]{index=8}

Häufige Fehler bei der Anwendung

Wie bei allen Handkettenzügen können bei unsachgemäßem Gebrauch auch beim Alu-Stirnradflaschenzug 360/21 kritische Situationen entstehen. Typische Fehler sind:

• Überlastung – die angegebene Tragfähigkeit darf nicht überschritten werden; der Einsatz als „Zuggerät“ mit Schrägzug oder für horizontale Transporte ist nicht zulässig, wenn dies nicht ausdrücklich freigegeben ist.:contentReference[oaicite:9]{index=9}
• Schrägzug und Querbelastungen – der Flaschenzug ist für überwiegend senkrechte Belastung ausgelegt; starke Schrägzüge führen zu Kettenverkanten, erhöhtem Verschleiß und möglicher Beschädigung von Haken und Getriebe.
• Ungeeignete Anschlagmittel – nicht geprüfte oder falsch dimensionierte Ketten, Seile oder Bänder können versagen; es sind nur geeignete, normgerechte Anschlagmittel zu verwenden.
• Fehlende Sicherung der Last – der Flaschenzug ist ein Hebezeug, keine dauerhafte Abstützung; gehobene Lasten sind zusätzlich durch Unterstellböcke oder andere tragende Konstruktionen zu sichern.
• Verschmutzte oder trockene Lastkette – fehlende Reinigung und Schmierung erhöht die Bedienkräfte und kann zum Ruckeln oder Blockieren führen; der Hersteller schreibt regelmäßige Wartung und Schmierung der Kette vor.:contentReference[oaicite:10]{index=10}
• Unsachgemäße Umgebung – Einsatz in explosionsgefährdeten Bereichen oder unter korrosiven Bedingungen ohne passende Ausführung / Freigabe ist unzulässig.:contentReference[oaicite:11]{index=11}

Eine sorgfältige Sichtprüfung vor jeder Benutzung sowie die konsequente Einhaltung der Montage-, Betriebs- und Wartungsanleitung sind Voraussetzung für sicheren Betrieb.:contentReference[oaicite:12]{index=12}

Sicherheitsaspekte, Normen & Prüfanforderungen

Der Hadef 360/21 ist ein manueller Kettenzug mit Lastdruckbremse, bei dem die Last nach dem Loslassen der Handkette selbsttätig gehalten wird. Die Variante 360/21+ verfügt über eine integrierte Rutschkupplung, die das Gerät bei Überlast schützt.:contentReference[oaicite:13]{index=13}

Für den gewerblichen Einsatz sind insbesondere folgende Punkte zu beachten:

• Beachtung der einschlägigen Hebezeug-Normen (z. B. DIN EN 13157 für Handhebezeuge) sowie der Herstellerangaben.
• Einhaltung der DGUV Vorschriften für Winden, Hub- und Zuggeräte sowie der Betriebssicherheitsverordnung (Gefährdungsbeurteilung, Prüffristen).
• Wiederkehrende Prüfungen durch eine befähigte Person mit Dokumentation im Prüfbuch; mindestens jährliche Prüfung ist üblich, bei hoher Beanspruchung entsprechend häufiger.:contentReference[oaicite:14]{index=14}
• Einsatz nur durch unterwiesenes Personal, das die Betriebsanleitung kennt und die Gefahren des Hebens und Anschlagens beurteilen kann.
• Personen dürfen sich niemals unter schwebenden Lasten aufhalten; der Gefahrenbereich ist abzusperren und deutlich zu kennzeichnen.

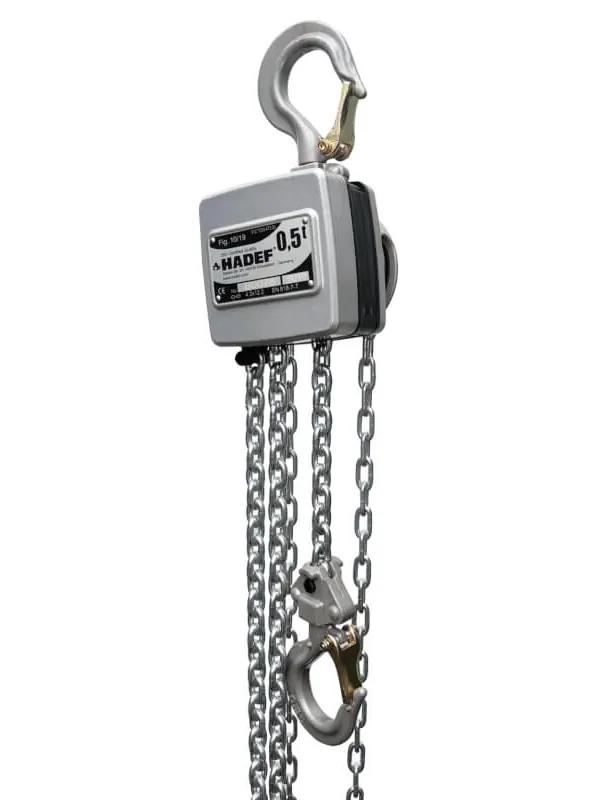

Beispielhafte Darstellung – Hadef Alu-Stirnradflaschenzug 360/21

Die folgende Abbildung zeigt einen typischen Hadef 360/21 Alu-Stirnradflaschenzug mit Aufhänghaken, geschlossenem Aluminiumgehäuse, 360° Handkettenrad und verzinkter Lastkette. Je nach Tragfähigkeit unterscheiden sich Hakenmaße, Gehäusegröße und Anzahl der Kettenstränge.

Passende Ergänzungsprodukte & Zubehör von Hadef

Für ein vollständiges und praxisgerechtes Hebekonzept kann der Alu-Stirnradflaschenzug 360/21 sinnvoll mit weiteren Hadef-Hebezeugen und Fahrwerken kombiniert werden:

• Hadef Stirnradflaschenzug 29/12 mit Fahrwerk – für das Heben und Verfahren von Lasten auf Einträger-Kranbahnen, wenn neben dem senkrechten Hub auch horizontale Bewegungen erforderlich sind.:contentReference[oaicite:15]{index=15}
• Hadef Rollfahrwerke 19/90 oder 208/05 – Einschienen-Rollfahrwerke zur Kombination mit dem 360/21 an Kranbahnen oder I-Trägern; einfache Montage und anpassbare Flanschbreiten.:contentReference[oaicite:16]{index=16}
• Hadef Elektrokettenzüge 62/05 oder 66/04 AK – motorische Kettenzüge, wenn höhere Hubfrequenzen, größere Hubhöhen oder automatisierte Abläufe gefordert sind.:contentReference[oaicite:17]{index=17}
• Alu-Portalkrane – mobile Portalkrane, an denen der 360/21 als leichtes Hebezeug für wechselnde Einsatzorte betrieben werden kann.:contentReference[oaicite:18]{index=18}
• Anschlagmittel (Kettengehänge, Hebebänder, Schäkel) – normgerechte Anschlagmittel zur sicheren Lastaufnahme in Verbindung mit dem Stirnradflaschenzug.
• Kettenspeicher und Gürteltaschen – speziell für den 360/21 ausgelegte Behälter zur Aufnahme der lose herabhängenden Lastkette und zum einfachen Transport des Geräts.:contentReference[oaicite:19]{index=19}
