Hadef Elektrokettenzug 62/05

Der HADEF 62/05 ist ein robuster Elektrokettenzug für universelle und anspruchsvolle Hebeanwendungen in Werkstatt, Montage und Industrie. Das leichte Aluminiumgehäuse mit Kunststoffabdeckung, die Schutzart IP 55 sowie steckbare Anschlüsse (Strom/Bediengerät) erleichtern den Einsatz auch in rauerer Umgebung. Der integrierte Überlastschutz über Rutschkupplung schützt das Getriebe und erhöht die Betriebssicherheit.

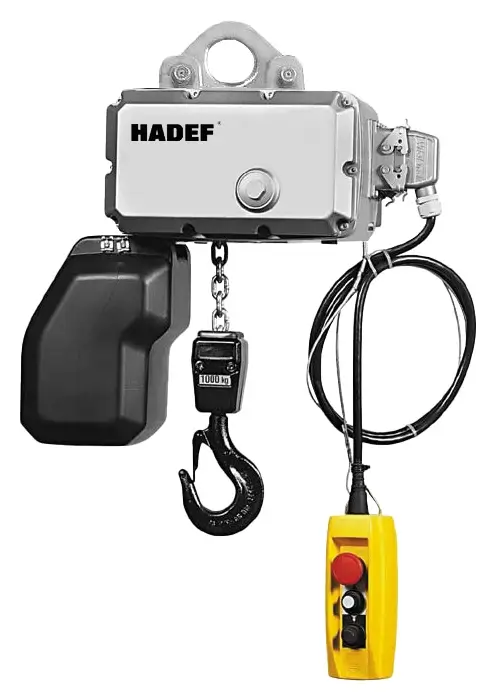

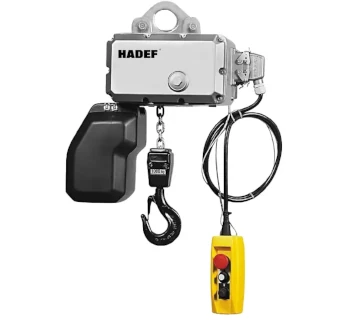

Bild: HADEF 62/05 (Beispieldarstellung) mit steckbarem Hängetaster.

Einsatzbereiche

• Heben & Senken von Lasten in Werkstatt, Produktion, Instandhaltung und Montage
• Stationär an Aufhängeöse oder mobil am Träger mit Fahrwerk (Roll/Haspel/Elektro)
• Für wiederkehrende Hebevorgänge mit Bedarf an Feinhub (2-Gang-Hubgeschwindigkeiten)

Der Antrieb ist für 400 V / 50 Hz ausgelegt und arbeitet direktgesteuert. Die zulässige Umgebungstemperatur liegt bei -10 °C bis +40 °C.

Varianten & Unterschiede

Die Baureihe wird typischerweise in vier Bauarten eingesetzt: 62/05 S (stationär), 62/05 R (mit Rollfahrwerk), 62/05 H (mit Haspelfahrwerk) und 62/05 E (mit Elektrofahrwerk). Über die Auswahl der Tragfähigkeit, Kettenstränge und Hubgeschwindigkeit wird der Kettenzug an Einsatz und Einschaltdauer angepasst.

Häufige Fehler (Praxis)

• Schrägzug oder Losreißen festsitzender Lasten: führt zu gefährlichen Seitenkräften und erhöhtem Verschleiß.
• Falsches Fahrwerk / falsche Trägerdaten: Flanschbreite und Tragfähigkeit müssen zum Fahrwerk passen (Roll/Haspel/Elektro).
• Bedienfehler am Hubweg: fehlende bzw. ignorierte Endschalter/Hubbegrenzung (falls vorhanden) kann zu Kollisionen und Kettenschäden führen.
• Steckverbindungen nicht korrekt verriegelt: lose Stecker (Strom/Bediengerät) können Aussetzer oder Fehlfunktionen verursachen.

Sicherheitsaspekte & Normen

Zu den Sicherheitsmerkmalen zählen Überlastschutz durch Rutschkupplung, IP 55 sowie die steckbare Ausführung von Strom- und Steueranschluss (Hängetaster). Für die Lastaufnahme wird eine RUD Hochleistungslastkette (verzinkt) eingesetzt, angegeben als EN 818-7-T.

• Nur bestimmungsgemäß heben/senken – keine Personenbeförderung und keine Querbelastungen.
• Regelmäßige Prüfungen und Wartung gemäß Herstellerangaben (Bremse, Kette, Haken, Kupplung, Elektrik).
• Passende Anschlagmittel verwenden (z. B. Kettengehänge/Rundschlingen) und Lasten korrekt anschlagen.

Passende Artikel & benötigtes Zubehör (HADEF)

Für den Einsatz werden meist passende Anschlagmittel (z. B. Kettengehänge, Rundschlingen, Hebebänder) sowie bei Trägerbetrieb ein geeignetes Fahrwerk benötigt: Rollfahrwerk (manuelles Verfahren), Haspelfahrwerk (präzises Verfahren per Handkette) oder Elektrofahrwerk (komfortables Verfahren mit Motor). Optional sind u. a. Funksteuerung, Spindel-/Betriebsendschalter und Schutzhauben verfügbar.
