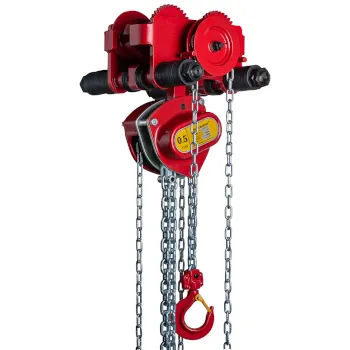

DELTA Flaschenzug mit Haspelfahrwerk

Der DELTA Flaschenzug mit Haspelfahrwerk ist ein kompakter Premium Stirnradkettenzug mit integriertem Haspelfahrwerk für das sichere Heben und das fein dosierte Verfahren am Träger. Durch die starre Verbindung über einen stabilen Bolzen „schlackert“ der Flaschenzug nicht am Fahrwerk – das macht das Positionieren ruhiger, präziser und deutlich kontrollierter, besonders bei schweren Lasten. Ein integriertes Überlastschutzsystem schützt das Hebezeug vor übermäßiger Beanspruchung, während korrosionsbeständige geschlossene Zylinderrollenlager die Lebensdauer im harten Industriealltag erhöhen.

Einsatzbereiche

Diese Kombination ist ideal, wenn Lasten nicht nur angehoben, sondern entlang eines I-/H-Trägers gezielt positioniert werden müssen – z. B. an Montageplätzen, in Werkstätten, im Stahlbau oder in Produktionsbereichen. Das Haspelfahrwerk wird über eine Handkette angetrieben und ermöglicht ein kontrolliertes, gleichmäßiges Verfahren, auch wenn direkter Zugriff zum Schieben nicht möglich ist oder die Last besonders ruhig laufen soll.

• Industrie & Fertigung: Bauteile anheben und exakt entlang der Kranbahn verfahren
• Montage & Instandhaltung: Aggregate (z. B. Motoren, Pumpen) sicher umsetzen und einpassen
• Stahl- & Anlagenbau: präzises Positionieren bei beengten Platzverhältnissen
• Handwerk: robuste Lösung ohne externe Energiequelle

Varianten und Unterschiede

Der DELTA Flaschenzug mit Haspelfahrwerk ist in mehreren Tragfähigkeiten verfügbar und wird je nach Ausführung mit unterschiedlicher Kettenstrangzahl geliefert. Mit steigender Tragfähigkeit steigt in der Regel die Anzahl der Kettenstränge, um die Last sicher zu verteilen – das beeinflusst u. a. Bauhöhe und Bedienung. Wichtig bei der Auswahl ist außerdem die passende Flanschbreite des Trägers, da das Fahrwerk auf einen bestimmten Einstellbereich ausgelegt ist.

• 0.5 t bis 2.0 t: meist 1 Kettenstrang – kompakt und leicht zu bedienen
• 3.0 t bis 5.0 t: 2 Kettenstränge – höhere Traglast bei stabiler Bauart
• 10.0 t bis 30.0 t: mehrsträngig (4 bis 12) – für Schwerlastanwendungen
• Trägeranpassung: Einstellbereich der Flanschbreite beachten

Technische Daten

Die Kombination ist auf den professionellen Betrieb ausgelegt: Das optimierte Gehäuse unterstützt die Handhabung, und die korrosionsbeständigen geschlossenen Lager helfen, Ausfälle durch Schmutz und Feuchtigkeit zu reduzieren. Der Hersteller liefert das Hebezeug inklusive Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung gemäß Maschinenrichtlinie 2006/42/EG.

Sicherheitsaspekte und Normen

Für den sicheren Betrieb müssen Tragfähigkeit und Trägerflanschbreite zur gewählten Ausführung passen, und der Träger muss über geeignete Endanschläge verfügen. Das integrierte Überlastschutzsystem ist ein zentraler Sicherheitsfaktor: Es reduziert das Risiko von Geräteschäden durch Überbeanspruchung und unterstützt einen kontrollierten Betrieb. Vor jedem Einsatz sind Haken, Hand- und Lastkette, die Bremse sowie die Fahrwerksfunktion (Leichtlauf, Kettenführung, Sicherungen) zu prüfen.

• WLL einhalten und Stoßlasten vermeiden
• Kein Schrägzug: Last senkrecht aufnehmen, Pendeln reduzieren
• Träger prüfen: Tragfähigkeit, Flanschbreite, Endanschläge, freie Laufbahn
• Vor Ersthub: Probelauf ohne Last und Sichtprüfung aller tragenden Teile

Häufige Fehler in der Praxis

• Falscher Einstellbereich am Träger: Fahrwerk sitzt zu eng/zu lose und läuft unsicher
• Verfahren mit pendelnder Last: erhöht Kollisionsrisiko, besonders an Trägerenden
• Schrägzug beim Heben: unnötige Seitenkräfte, erhöhter Verschleiß an Haken/Kette/Fahrwerk
• Keine Endanschläge: Auflaufen am Trägerende kann Schäden und gefährliche Situationen verursachen
• Fehlende Regelprüfung: Verschleiß an Kette, Haken oder Lagerung wird zu spät erkannt

Passende Artikel und Zubehör

Für einen sauberen Arbeitsablauf sind ein passender Kettenbehälter bzw. eine sichere Kettenführung sinnvoll, damit Hand- und Lastkette nicht im Arbeitsbereich stören. Wenn eine stationäre Lösung ohne Fahrfunktion ausreicht, kann ein separater DELTA Flaschenzug die passende Alternative sein. Für Trägeranwendungen lohnt sich außerdem ein Blick auf weitere DELTA Haspelfahrwerke, wenn eine separate Katze (ohne integrierten Flaschenzug) benötigt wird.
