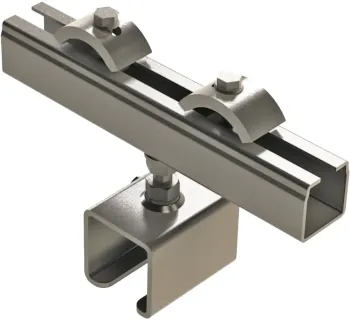

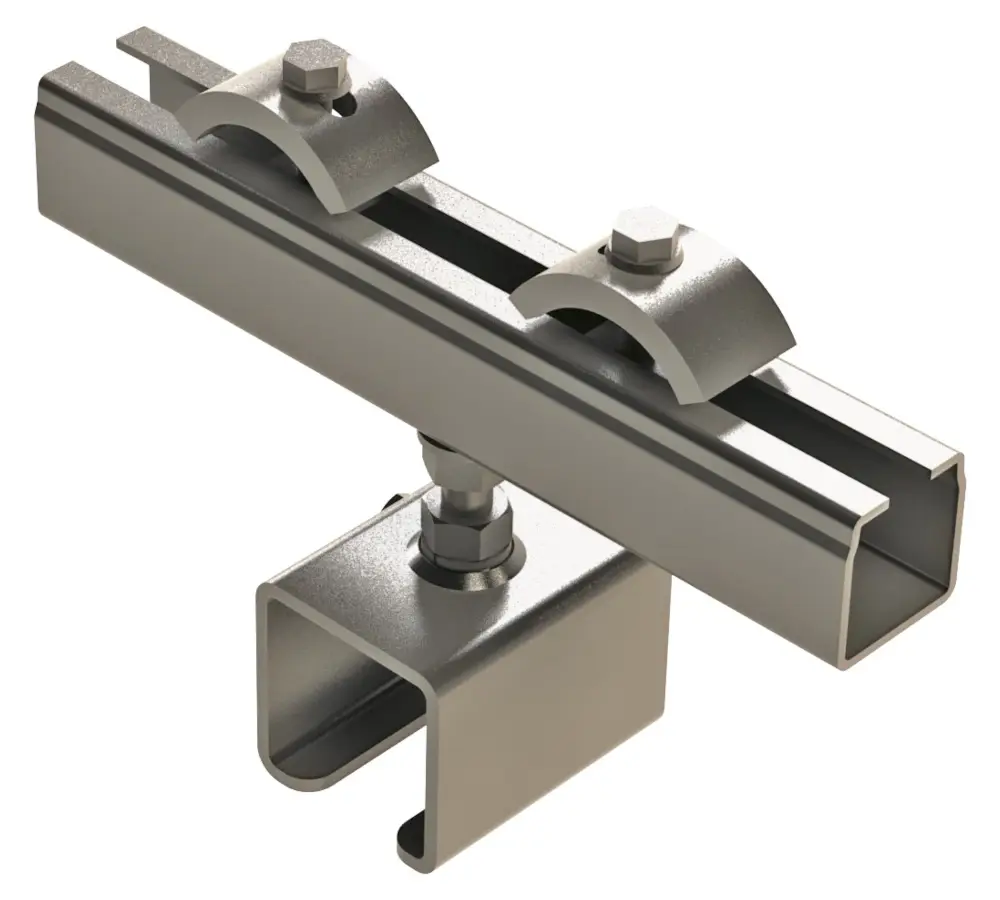

Wampfler Schienenhalter - mit Spannarm
Der Schienenhalter mit Spannarm dient zum Befestigen von C-Schienen an Doppel-T-Trägerprofilen. Hierbei ist der Klemmbereich der Spannpratzen auf dem Spannarm variabel und auf mehrere Trägerflansche einstellbar. Auch ist ein Höhenausgleich über die Gewindestange am Schienenhalter möglich. Mit der seitlichen Konterschraube lässt sich die C-Schiene fixieren.
Der Schienenhalter mit Spannarm für das Hängebahnsystem 1400 ist nur in verzinkter Ausführung erhältlich.
Die Klemmhöhe der Spannpratzen gibt die maximale Flanschdicke vor, während die Klemmbreite die geeigneten Flanschbreiten einschränkt.
Der Schienenhalter mit Spannarm dient zum Befestigen von C-Schienen an Doppel-T-Trägerprofilen. Hierbei ist der Klemmbereich der Spannpratzen auf dem Spannarm variabel und auf mehrere Trägerflansche einstellbar. Auch ist ein Höhenausgleich über die Gewindestange am Schienenhalter möglich. Mit der seitlichen Konterschraube lässt sich die C-Schiene fixieren.
Der Schienenhalter mit Spannarm für das Hängebahnsystem 1400 ist nur in verzinkter Ausführung erhältlich.
Die Klemmhöhe der Spannpratzen gibt die maximale Flanschdicke vor, während die Klemmbreite die geeigneten Flanschbreiten einschränkt.
Informationen: Schienenhalter - mit Spannarm
Der Schienenhalter mit Spannarm dient zur Befestigung von C-Schienen an Doppel-T-Trägerprofilen im Handhängebahnsystem 1400. Der Klemmbereich der Spannpratzen ist variabel einstellbar, ein Höhenausgleich erfolgt über die Gewindestange und die C-Schiene kann über eine seitliche Konterschraube fixiert werden.
Einsatzbereiche
- Montage von C-Schienen an Stahlbau-Trägern (z. B. Doppel-T-Träger) für Handhängebahn-Anlagen.
- Intralogistik und Handhabung: Transport von Stückgut entlang einer manuell verfahrbaren Schiene (z. B. Fertigung, Montagebereiche).
- Arbeitsplätze mit schienenbasiertem Handling, bei denen die Schiene ohne Bohren direkt am Träger befestigt werden soll.
Unterschiede der Varianten
Es sind Varianten für unterschiedliche Schienentypen verfügbar; sie unterscheiden sich in Tragfähigkeit, Klemmbereich (für Trägerflansche) und Gewicht. Die Ausführung ist durchgängig galvanisch verzinkt, der Werkstoff ist Stahl.
Sicherheitsaspekte & Normen
Für dieses Produkt wurde keine konkrete Norm-/DIN-Angabe gefunden. Maßgeblich sind die Herstellerangaben sowie die bestimmungsgemäße Verwendung der Handhängebahn-Komponenten (u. a. Traglasten nicht überschreiten, keine Personen transportieren, nicht im Freien verwenden, keine zusätzlichen Geräte anbringen, die weitere Kräfte einleiten, und niemals unter schwebende Lasten treten).
Technische Kerndaten
| Merkmal | Angabe |
|---|---|
| System | Handhängebahnen 1400 |
| Anwendung | Befestigung von C-Schienen an Doppel-T-Trägerprofilen |
| Fixierung der C-Schiene | Seitliche Konterschraube |
| Höhenausgleich | Über Gewindestange am Schienenhalter |
| Werkstoff | Stahl |
| Oberfläche | Galvanisch verzinkt |
| Greifbereich | Klemmbereich der Spannpratzen variabel; Klemmhöhe definiert max. Flanschdicke, Klemmbreite begrenzt geeignete Flanschbreiten. |
Typenübersicht
| Typ / Artikel-Nr. | Schienentyp | Tragfähigkeit | Ausführung | Werkstoff | Gewicht |
|---|---|---|---|---|---|
| 145541 | 40 x 40 | 200 kg | Galvanisch verzinkt | Stahl | ca. 1.3 kg |
| 146541 | 50 x 50 | 320 kg | Galvanisch verzinkt | Stahl | ca. 1.7 kg |
| 147541 | 63 x 63 | 400 kg | Galvanisch verzinkt | Stahl | ca. 3.2 kg |
| 148541 | 80 x 80 | 500 kg | Galvanisch verzinkt | Stahl | ca. 4.4 kg |
Passende Artikel/Zubehör
- C-Schienen (passend zum Handhängebahnsystem 1400; Auswahl nach Schienentyp/Traglast).
- Spannarm für Hängebahn 1400 (zur Abhängung/Anordnung unter Trägerprofilen).
- Schienenhalter – mit Schraube (Alternative Befestigungsart innerhalb des Systems 1400, je nach Montagekonzept).
- Schienenverbinder – mit Spannarm (wenn neben der Befestigung am Träger auch ein Verbinden von C-Schienen vorgesehen ist).
