Wampfler Schienenhalter blank

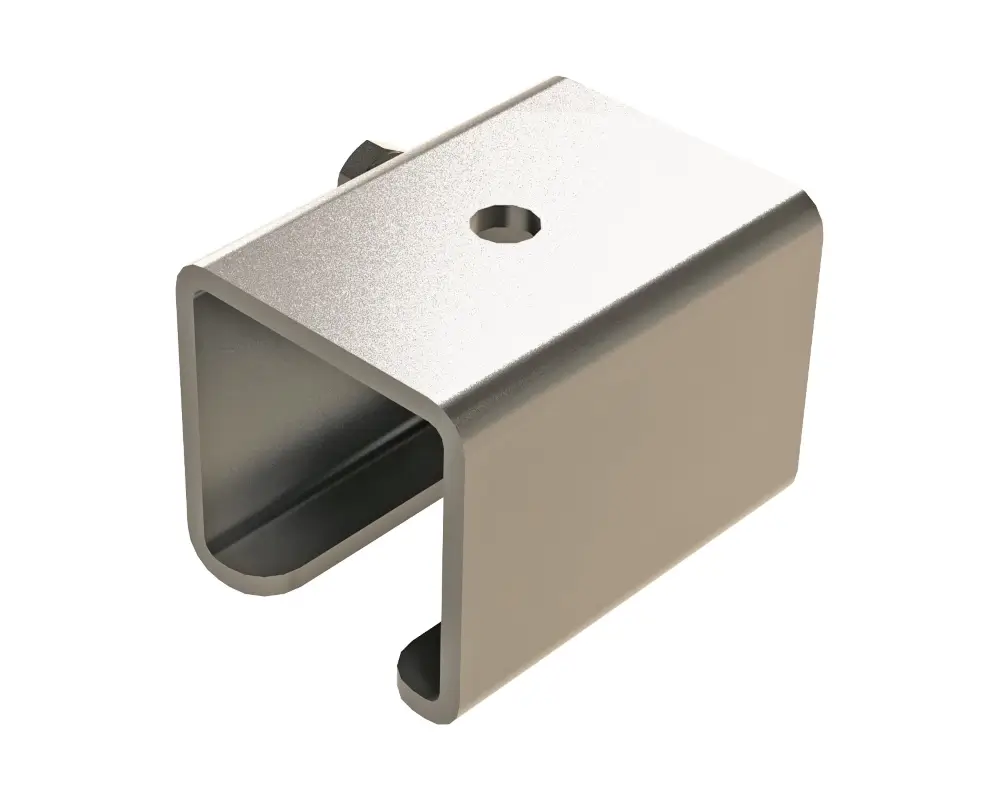

Der Schienenhalter blank von Conductix-Wampfler ist eine einfache Halterausführung für C-Schienen im Handhängebahn-System 1400 und eignet sich zur Erstellung individueller Haltekonstruktionen mittels Schweiß- oder Lötverfahren. Eine seitliche Schraube ermöglicht das Klemmen und Kontern der C-Schiene; Varianten sind passend zu unterschiedlichen Schienentypen verfügbar.
- Blank / unbeschichtet: ideal für Schweiß- und Lötarbeiten an Sonderkonstruktionen
- System 1400: passend für C-Schienen der Handhängebahn
- Klemmschraube: Klemmen und Kontern der C-Schiene
- Werkstoff Stahl: robuste Basis für individuelle Halterlösungen
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Tragfähigkeit: bis 820 kg je nach Ausführung
- Gewicht (Beispiel): ca. 0.22 kg (Artikel 024120)
Der Schienenhalter blank von Conductix-Wampfler ist eine einfache Halterausführung für C-Schienen im Handhängebahn-System 1400 und eignet sich zur Erstellung individueller Haltekonstruktionen mittels Schweiß- oder Lötverfahren. Eine seitliche Schraube ermöglicht das Klemmen und Kontern der C-Schiene; Varianten sind passend zu unterschiedlichen Schienentypen verfügbar.
- Blank / unbeschichtet: ideal für Schweiß- und Lötarbeiten an Sonderkonstruktionen
- System 1400: passend für C-Schienen der Handhängebahn
- Klemmschraube: Klemmen und Kontern der C-Schiene
- Werkstoff Stahl: robuste Basis für individuelle Halterlösungen
- Varianten nach Schienentyp: 40 x 40, 50 x 50, 63 x 63, 80 x 80
- Tragfähigkeit: bis 820 kg je nach Ausführung
- Gewicht (Beispiel): ca. 0.22 kg (Artikel 024120)
Informationen: Schienenhalter blank
Der Schienenhalter blank von Conductix-Wampfler (Wampfler) ist eine einfache Halterausführung für C-Schienen im Handhängebahn-System 1400 und wird eingesetzt, wenn für eine Befestigungssituation kein passender Standardhalter verfügbar ist. Die Ausführung ist blank und unbeschichtet und eignet sich zum Erstellen individueller Haltekonstruktionen mittels Schweiß- oder Lötverfahren.
Der Halter ist seitlich mit einer Schraube bestückt, die das Klemmen und Kontern der C-Schiene ermöglicht. Varianten sind passend zu unterschiedlichen Schienentypen im System 1400 verfügbar.
Einsatzbereiche
Der Schienenhalter blank wird genutzt, wenn im Aufbau einer Handhängebahn eine kundenspezifische Anbindung an vorhandene Unterkonstruktionen erforderlich ist, z. B. bei Sonderrahmen, Konsolen oder individuellen Abhängungen.
- Anlagenbau: Sonderkonstruktionen für Streckenaufbau und Abhängungen
- Stahlbau: Anpassungen an Träger- und Rahmenkonstruktionen
- Intralogistik: individuelle Streckenführungen für innerbetrieblichen Transport
- Montage & Fertigung: Sonderhalterungen über Arbeitsbereichen
- Retrofit/Wartung: Anpassungen bei Umbauten und Erweiterungen
Typenübersicht
| Artikel-Nr. | Schienentyp | Tragfähigkeit | Länge |
|---|---|---|---|

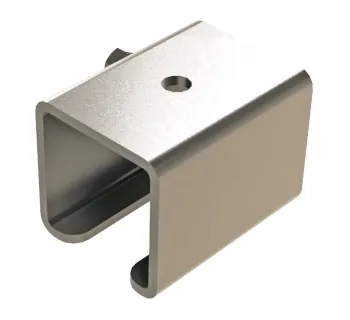

| 024120 | 40 x 40 | 250 kg | 50 mm |
| 025120 | 50 x 50 | 400 kg | 80 mm |
| 025620 | 63 x 63 | 630 kg | 100 mm |
| 026120 | 80 x 80 | 820 kg | 120 mm |
Technische Angaben (beispielhaft: Artikel 024120)
| Merkmal | Angabe |
|---|---|
| Ausführung | blank, unbeschichtet |
| Werkstoff | Stahl |
| Gewicht | ca. 0.22 kg |
| Funktionselement | seitliche Schraube zum Klemmen und Kontern der C-Schiene |
Sicherheitsaspekte & Normen
Schienenhalter werden zur Montage von C-Schienen an Spannarmen sowie Decken- und Wandkonstruktionen eingesetzt; ein direktes Befestigen der C-Schiene durch Bohren und Anschrauben sollte vermieden werden, da die Einschränkung des Lichtraumprofils die Lauffähigkeit von Wagen beeinträchtigen kann. Für dieses Produkt wurde auf der Typen-/Katalogseite keine spezifische Normangabe gefunden.
Passende Artikel/Zubehör
Für den Aufbau im Handhängebahn-System 1400 sind passende Schienenprofile sowie ergänzende Halter- und Verbinder-Varianten praxisrelevant.
- C-Schienen: Basisprofile für den Streckenaufbau im System 1400
- Schienenverbinder – einfache Ausf.: Schienenstoß-Verbindung mit Schrauben/Kontermuttern
- Schienenhalter – mit Schraube: Halterausführung zur Montage mit Höhenausgleich (systemabhängig)
- Schienenhalter – zweiteilig: Halterausführung mit Gehäuseschalen (systemabhängig)
- Handhängebahnen 1400: Systemübersicht und Komponentenbaukasten
