Wimag Traverse verstellbar TV

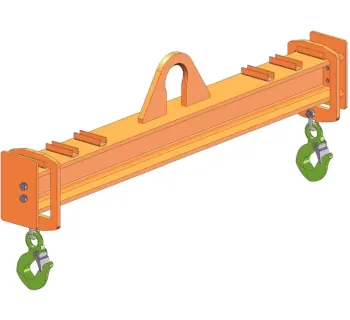

Die Traverse verstellbar TV ist eine robuste Lasttraverse in leichter Einträger-Konstruktion für mittigen Anschlagpunkt. Über die seitlichen Brennhaken lässt sich der Hakenabstand im definierten Raster schnell an die Last anpassen (je nach Trägerlänge 125 mm oder 250 mm Teilung). Die mittige Aufhängeöse ist fest mit dem Hauptträger verbunden – ideal, wenn die Last symmetrisch gehoben werden soll.

Einsatzbereiche

• Heben und Positionieren von Bauteilen, Maschinenkomponenten, Stahlkonstruktionen oder Palettenaufnahmen mit variabler Anschlagbreite
• Logistik, Fertigung, Montage und Instandhaltung, wenn der Anschlagpunkt mittig bleiben soll
• Typische Anwendungen: Lasten mit wechselnder Arbeitsbreite (AB min/max) bei gleichbleibender Kranaufhängung

Bedienung & Anwenderfreundlichkeit

Die Einstellung der Arbeitsbreite erfolgt direkt vor Ort: Brennhaken leicht anheben, auf die gewünschte Position umstecken und so den Hakenabstand an die Lastgeometrie anpassen. Das reduziert Umrüstzeiten und macht die Traverse besonders praktisch bei häufig wechselnden Lastformaten.

Hilfsmittel, die für den Einsatz vorhanden sein müssen

• Geeignetes Hebzeug (Kran/Hubwerk) mit passendem Haken für die Aufhängeöse
• Zulässige Anschlagmittel (z. B. Kettengehänge, Rundschlingen, Bandschlingen) passend zur Last und zum Anschlagpunkt der Last
• Ausreichender Freiraum zum sicheren Einhängen und zum pendelfreien Anheben der Last

Häufige Fehler (und wie man sie vermeidet)

• Tragfähigkeit überschritten (WLL): immer die Ausführung passend zur Last wählen und Lastgewicht verifizieren
• Schrägzug / seitliche Belastung der Aufhängeöse: Last senkrecht anheben, Traverse nicht „ziehen“
• Unsymmetrische Last bei mittiger Aufhängung: bei außermittigem Schwerpunkt besser geeignete Traverse/Mehrpunktaufhängung wählen
• Haken nicht korrekt positioniert oder Last nicht sauber angeschlagen: vor dem Anheben Probebelastung wenige Zentimeter über Boden durchführen

Sicherheit & Normen

Die Traverse ist für das Heben von Lasten konstruiert und wird gemäß DIN EN 13155 gefertigt; auf der TOMANRO-Typenseite wird zusätzlich BGR 500 2.8 genannt. Für den sicheren Betrieb gelten u. a.: regelmäßige Sichtprüfung vor Gebrauch, wiederkehrende Prüfung durch befähigte Personen sowie die Nutzung ausschließlich innerhalb der zulässigen Tragfähigkeit. Beschädigte Bauteile (Deformationen, Risse, verschlissene Haken/Sicherungen) dürfen nicht weiterverwendet werden.

Technische Beschreibung (Arbeitsbereich, Grundmaße, Gewicht)

Der Arbeitsbereich der TV ergibt sich aus der Arbeitsbreite AB min/max. Als Grundmaße werden die Bauhöhe H sowie die Größe der Aufhängeöse A × B angegeben. Das Eigengewicht ist je Ausführung unterschiedlich.

Passende Artikel zur Verwendung (TOMANRO Typenseiten)

Je nach Einsatzfall sind ergänzende Anschlagmittel und passende Traverse-Varianten sinnvoll – z. B. wenn ein starrer Hakenabstand genügt oder ein besonders geringes Eigengewicht gefragt ist.
