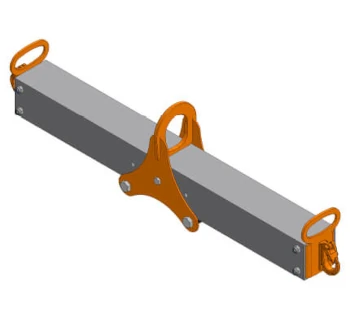

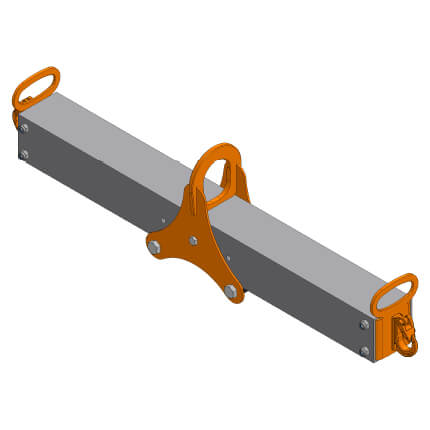

Wimag Alu-Traverse starr ATS

Die Alu-Traverse starr ATS von Wimag ist eine leichte, starre Lasttraverse aus hochwertigem Aluminium-Profil für das sichere Anschlagen und Transportieren von Lasten an Kranen und Hebezeugen.

Dank der Einträger-Konstruktion mit zwei stirnseitigen Anschweißhaken und integrierten Führungsgriffen lässt sich die Traverse von zwei Personen leicht tragen, schnell positionieren und sicher ausrichten.

Mit Tragfähigkeiten von 500 kg bis 1.500 kg und Arbeitsbreiten von 1.000 mm bis 4.000 mm deckt die Serie ATS ein breites Spektrum typischer Hebe- und Transportaufgaben im Industrie-, Bau- und Werkstattbereich ab.

Funktion und typische Einsatzbereiche

Die Alu-Traverse ATS dient als Lastaufnahmemittel zur verteilten Aufnahme von Anschlagpunkten unter einem Kran oder Hebezeug, um sperrige oder breit aufliegende Lasten kontrolliert anzuheben und zu transportieren.

• Maschinen- und Anlagenbau – Heben von Aggregaten, Schaltschränken, Maschinengestellen und Baugruppen mit mehreren Anschlagpunkten.
• Logistik, Lager und Versand – Handhabung von Paletten, Kisten, Behältern oder langen Werkstücken mit asymmetrischer Geometrie.
• Baustellen- und Montageeinsätze – Positionierung von Stahlteilen, Rahmen, Modulen und Bauelementen mit größerer Spannweite.
• Instandhaltung und Service – temporäre Hebeeinsätze, bei denen vorhandene Anschlagpunkte besser über eine Traverse verteilt werden sollen.

Die stirnseitigen Anschweißhaken nehmen die Anschlagmittel (z. B. Kettengehänge, Rundschlingen) auf, während die große Arbeitsbreite für eine günstige Lastverteilung und reduzierten Kantendruck sorgt.

Konstruktive Merkmale

Die ATS-Alu-Traversen kombinieren eine sehr leichte Bauweise mit hoher Stabilität und praxistauglichen Detaillösungen.

• Aluminium-Profilträger – die Traverse besteht aus einem hochwertigen Aluminiumprofil; dadurch ist die Konstruktion sehr leicht und kann von zwei Personen getragen und schnell positioniert werden.
• Beschlagteile aus Stahl – Anschweißhaken, Aufhängung und Verbindungsteile sind als Stahl-Schweißkonstruktionen ausgeführt und mit dem Alu-Träger verschraubt oder verbolzt; die Stahlteile sind orange lackiert für gute Sichtbarkeit.
• Zwei stirnseitige Anschweißhaken – für das Anschlagen von Ketten- oder Seilgehängen; ermöglichen eine symmetrische Lastaufnahme an beiden Enden der Traverse.
• Führungsgriffe – an den Enden des Trägers angebrachte Haltegriffe erleichtern das der Traverse am Kranhaken.
• Aufhängeöse – zentrale Aufhängeöse 70 x 90 mm für das Einhängen am Kranhaken bzw. an der Laufkatze; identisch über alle ATS-Modelle.
• Starre Ausführung – fester Abstand der Anschlagpunkte, besonders geeignet für häufig wiederkehrende, definierte Lasten und Serienaufgaben.
• In Deutschland gefertigt – Wimag-Produkte werden vollständig in Deutschland hergestellt, was für hohe Fertigungsqualität und kurze Lieferwege steht.

Technische Daten – Alu-Traverse starr ATS

Sicherheit und Einsatzhinweise

Die Alu-Traverse starr ATS ist ein Lastaufnahmemittel und darf nur von geschultem Personal gemäß den geltenden Normen und Unfallverhütungsvorschriften eingesetzt werden.

• Tragfähigkeit (WLL) der Traverse und des eingesetzten Anschlagmittels darf nicht überschritten werden; Belastung nur in der vorgesehenen Ebene.
• Nur an geeigneten Kranhaken oder Laufkatzen mit ausreichender Traglast über die Aufhängeöse 70 x 90 mm anschlagen.
• Anschlagmittel (z. B. Kettengehänge, Rundschlingen, Drahtseile) entsprechend Tragfähigkeit, Anschlagart und Kantenbelastung auswählen.
• Vor jedem Einsatz Alu-Profil, Anschweißhaken, Führungsgriffe, Schraub- und Bolzenverbindungen auf Verformungen, Risse, Korrosion und Lockern prüfen.
• Last möglichst symmetrisch und innerhalb der zulässigen Schwerpunktlage anschlagen; Schrägzug und einseitige Belastung vermeiden.
• Keine Personen unter schwebenden Lasten; wiederkehrende Prüfungen durch eine befähigte Person gemäß nationalen Vorschriften (z. B. DGUV, BetrSichV) durchführen und dokumentieren.
