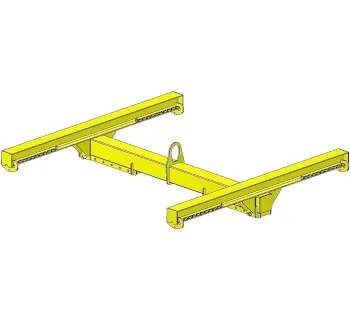

Tractel H-Traverse PHM 212 1000 kg
%

Tractel H-Traverse PHM

Die H-Traverse PHM von Tractel ist eine verstellbare H-Traverse mit 4 Anschlagpunkten, deren Positionen in 50 mm-Schritten an die Last angepasst werden können. Sie ist für industrielle Hebeaufgaben ausgelegt (u. a. CE, Auslegung nach EN 13155) und verfügt über definierte Arbeitsbereiche der Träger sowie ein je Ausführung unterschiedliches Eigengewicht. Passend zur Anwendung werden in der Praxis geeignete Anschlagmittel und z. B. Schäkel benötigt; für den Schäkel C036H ist die EAN/GTIN 3600231055991 angegeben.

  • Flexible Arbeitsbereiche durch verstellbare Träger und Anschlagpunkte
  • Schnelle Anpassung im 50 mm-Raster
  • Sichere Auslegung nach EN 13155 und CE-Konzept
  • Stabile Lastführung über 4 Anschlagpunkte
  • Industriegeeignete Oberfläche (z. B. Einbrenn-Epoxid)
Zu den Abmessungen
72 Artikel → H-Traverse PHM
H-Traverse PHM
Tragfähigkeit
Arbeitsbreite Haupträger
Arbeitsbreite Querträger
Werkstoff
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Artikel wurde hinzugefügt!
Produkt zum Warenkorb hinzugefügt

Artikel-Nr.:
-
Anzahl: *

Die H-Traverse PHM von Tractel ist eine verstellbare H-Traverse mit 4 Anschlagpunkten, deren Positionen in 50 mm-Schritten an die Last angepasst werden können. Sie ist für industrielle Hebeaufgaben ausgelegt (u. a. CE, Auslegung nach EN 13155) und verfügt über definierte Arbeitsbereiche der Träger sowie ein je Ausführung unterschiedliches Eigengewicht. Passend zur Anwendung werden in der Praxis geeignete Anschlagmittel und z. B. Schäkel benötigt; für den Schäkel C036H ist die EAN/GTIN 3600231055991 angegeben.

  • Flexible Arbeitsbereiche durch verstellbare Träger und Anschlagpunkte
  • Schnelle Anpassung im 50 mm-Raster
  • Sichere Auslegung nach EN 13155 und CE-Konzept
  • Stabile Lastführung über 4 Anschlagpunkte
  • Industriegeeignete Oberfläche (z. B. Einbrenn-Epoxid)

Informationen: H-Traverse PHM

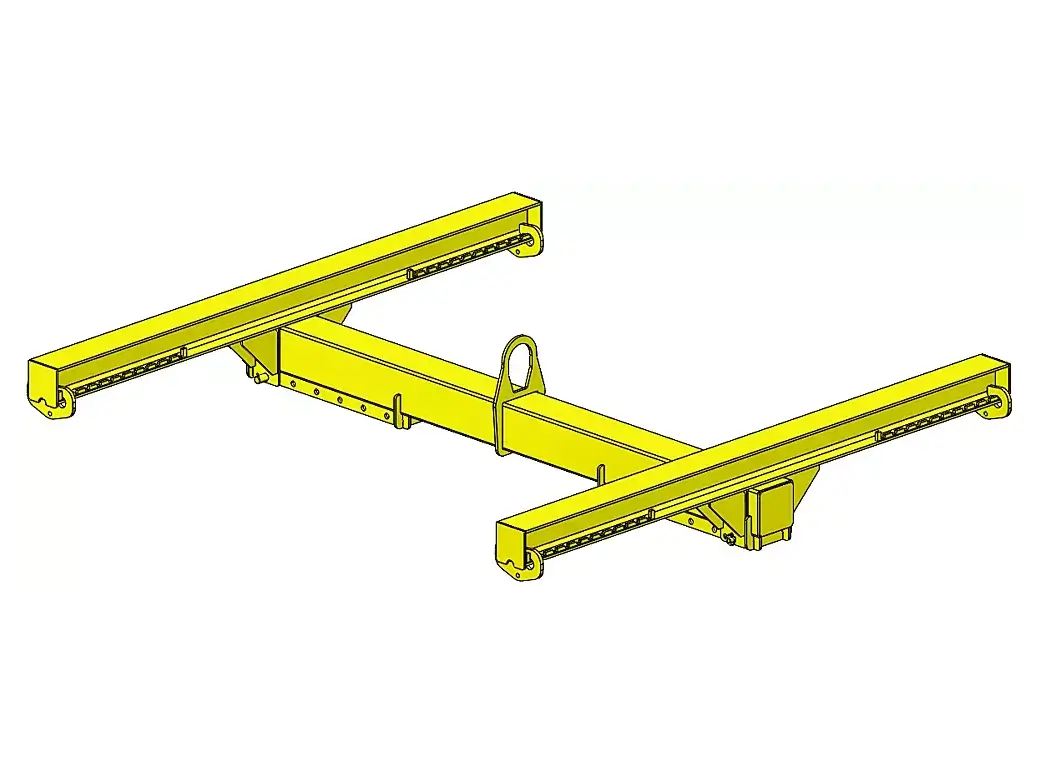

Die H-Traverse PHM von Tractel ist eine verstellbare H-förmige Lasttraverse mit 4 unteren Anschlagpunkten, deren Positionen sich in 50 mm-Schritten an die Lastgeometrie anpassen lassen. Dank Einbrenn-Epoxid-Beschichtung, Fertigung ohne tragende Schweißnähte sowie CE-Kennzeichnung ist sie für robuste Industrie-Hebeaufgaben ausgelegt und unterstützt den sicheren Betrieb nach EN 13155. Typische Arbeitsbereiche reichen (je nach Ausführung) z. B. von 1.0–2.0 m am Haupträger und 0.4–1.0 m am Querträger bis zu schweren Varianten mit deutlich höherem Eigengewicht.

  • Flexible Lastaufnahme durch verstellbare Querträger und Anschlagpunkte (Raster 50 mm)
  • Sicherer Einsatz durch Auslegung nach EN 13155 und CE-Konzept (Konformität, Anleitung, Typenschild)
  • Robuste Oberfläche durch Einbrenn-Epoxid (Industrieumgebung)
  • Saubere Lastführung durch Einstellen des Lastschwerpunkt-Abstands (waagerechtes Heben erleichtert)
  • Große Variantenvielfalt für unterschiedliche Arbeitsbreiten und Tragfähigkeiten
Beispiel-Ausführung Arbeitsbereich Haupträger (Lmin–L) Arbeitsbereich Querträger (lmin–l) Gewicht Code
1 t (z. B. „2–1 m“) 1.0–2.0 m 0.4–1.0 m 92 kg 219738
5 t (z. B. „5–2 m“) 2.0–5.0 m 1.0–2.0 m 254 kg 219808
10 t (z. B. „5–2 m“) 2.0–5.0 m 1.0–2.0 m 924 kg 220438

Passendes Zubehör sind z. B. Schäkel (zur Bestückung der unteren Anschlagpunkte) und geeignete Anschlagmittel (Kettengehänge/Schlingen) in ausreichender Tragfähigkeit; als Beispiel hat der Tractel Schäkel C036H die EAN/GTIN 3600231055991.

Typenseite: H-Traverse PHM (Tractel)
https://www.tomanro.de/4812-Tractel_H_Traverse_PHM-Typen

Typenseite: Schäkel mit Mutter und Splint (Tractel)
https://www.tomanro.de/2573-Tractel_Schaekel_mit_Mutter_und_Splint-Typen

Produktseite: Schäkel C036H inkl. EAN/GTIN
https://www.tomanro.de/22319-Tractel_Schaekel_mit_Mutter_und_Splint_C036H-Produkte

Typenseite: Kettenzug tralift (Tractel)
https://www.tomanro.de/3427-Tractel_Kettenzug_tralift-Typen


TOMANRO Flyer
Flyer

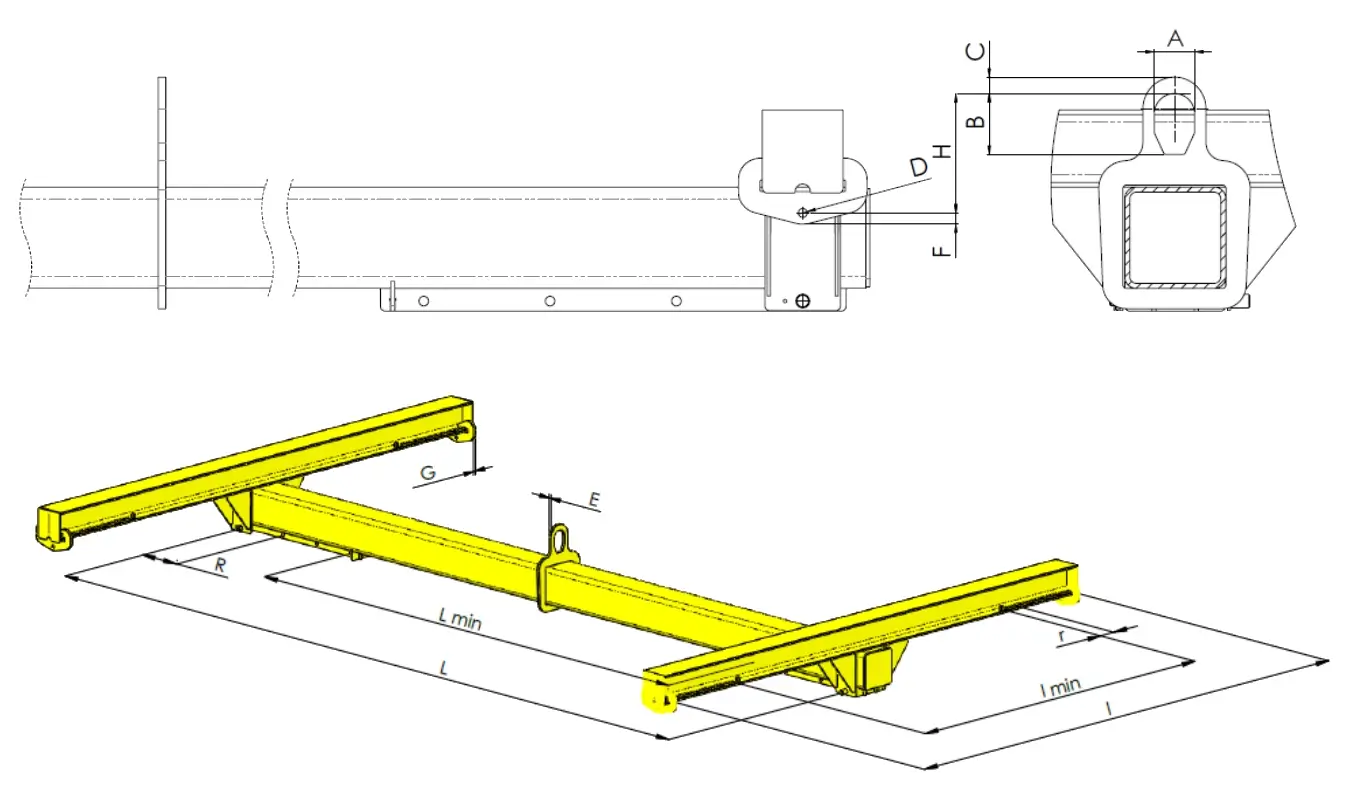

Abmessungen H-Traverse PHM

Masszeichnung von Tractel H-Traverse PHM
H-Traverse PHMTragfähigkeit
(kg)		Traglast
(kg)		L
(mm)		Lmin
(mm)		l
(mm)		lmin
(mm)		A
(mm)		B
(mm)		C
(mm)		D
(mm)		E
(mm)		F
(mm)		G
(mm)		H
(mm)		L x l x h
(mm)
1t 1-1m10001000100040010004001001502510121381951184 x 1077 x 340
1t 2-1m100010002000100010004001001502510121381952184 x 1077 x 340
1t 2-2m1000200020001000200010001001502510121381952184 x 2077 x 340
1t 3-1m100010003000150010004001001502510121381953184 x 1077 x 360
1t 3-2m1000100030001500200010001001502510121381953184 x 2077 x 390
1t 4-1m100010004000200010004001001502510121381954184 x 1077 x 390
1t 4-2m1000100040002000200010001001502510121381954184 x 2077 x 390
1t 5-1m100010005000200010004001001502510121381955184 x 1077 x 390
1t 5-2m1000100050002000200010001001502510121381955184 x 2077 x 390
2t 1-1m200020001000400100040010015031131516122021184 x 1077 x 346
2t 2-1m2000200020001000100040010015031131516122022184 x 1077 x 396
2t 2-2m20002000200010002000100010015031131516122022204 x 2077 x 396
2t 3-1m2000200030001500100040010015031131516122023184 x 1077 x 446
2t 3-2m20002000300015002000100010015031131516122023204 x 2077 x 446
2t 4-1m2000200040002000400100010015031131516122024184 x 1077 x 426
2t 4-2m20002000400020002000100010015031131516122024204 x 2077 x 426
2t 5-1m2000200050002000100040010015031131516122025184 x 1077 x 446
2t 5-2m20002000500020002000100010015031131516122025204 x 2077 x 446
3t 1-1m300030001000400100040010016533.514.22020.515217.51184 x 1077 x 383
3t 2-1m3000300020001000100040010016533.514.22020.515217.52184 x 1077 x 463
3t 2-2m30003000200010002000100010016533.514.22020.515217.52244 x 2077 x 463
3t 3-1m3000300030001500100040010016533.514.22020.515217.53184 x 1077 x 463
3t 3-2m300030003000150020001000100016533.514.22020.515217.53244 x 2077 x 463
3t 4-1m3000300040002000100040010016533.514.22020.515217.54184 x 1077 x 513
3t 4-2m30003000400020002000100010016533.514.22020.515217.54244 x 2077 x 513
3t 5-1m3000300050002000100040010016533.514.22020.515217.55184 x 1077 x 513
3t 5-2m30003000500020002000100010016533.514.22020.515217.55244 x 2077 x 513
4t 1-1m400040001000400100040012020042.5182527152611204 x 1077 x 457
4t 2-1m4000400020001000100040012020042.5182527152612184 x 1077 x 487
4t 2-2m40004000200010002000100012020042.5182527152612184 x 1077 x 487
4t 3-1m4000400030001500100040012020042.5182527152613204 x 1077 x 560
4t 3-2m40004000300015002000100012020042.5182527152613244 x 2077 x 560
4t 4-1m4000400040002000100040012020042.5182527152614184 x 1077 x 560
4t 4-2m40004000400020002000100012020042.5182527152614244 x 2077 x 560
4t 5-1m40004000500020002000100012020042.5182527152615204 x 1077 x 612
4t 5-2m40004000500020002000100012020042.5182527152615244 x 2077 x 612
5t 1-1m500050001000400100040012020042.5222530.520262.51204 x 1077 x 462
5t 2-1m5000500020001000100040012020042.5222530.520262.52204 x 1077 x 512
5t 2-2m50005000200010002000100012020042.5222530.520262.52244 x 2077 x 512
5t 3-1m5000500030001500100040012020042.5222530.520262.53204 x 1077 x 565
5t 3-2m50005000300015002000100012020042.5222530.520262.53244 x 2077 x 565
5t 4-1m50005000400020002000100012020042.5222530.520262.54204 x 1077 x 617
5t 4-2m50005000400020002000100012020042.5222530.520262.54244 x 2077 x 617
5t 5-1m5000500050002000100040012020042.5222530.520262.55204 x 1077 x 712
5t 5-2m50005000500020002000100012020042.5222530.520262.55244 x 2077 x 712
6t 1-1m600060001000400100040012020047.5223030.520267.51244 x 1077 x 519
6t 2-1m6000600020001000100040012020047.5223030.520267.52204 x 1077 x 569
6t 2-2m60006000200010002000100012020047.5223030.520267.52264 x 2077 x 572
6t 3-1m6000600030001500100040012020047.5223030.520267.53244 x 1077 x 622
6t 3-2m60006000300015002000100012020047.5223030.520267.53264 x 2077 x 622
6t 4-1m6000600040002000100050012020047.5223030.520267.54204 x 1077 x 627
6t 4-2m60006000400020002000100012020047.5223030.520267.54264 x 2077 x 627
6t 5-1m6000600050002000100050012020047.5223030.520267.55244 x 1077 x 627
6t 5-2m60006000500020002000100012020047.5223030.520267.55264 x 2077 x 627
8t 1-1m800080001000400100040012020052.5253036252721244 x 1077 x 510
8t 2-1m8000800020001000100050012020052.5253036252722244 x 1077 x 585
8t 2-2m80008000200010002000100012020052.5253036252722264 x 2077 x 585
8t 3-1m8000800030001500100050012020052.5253036252723244 x 1077 x 640
8t 3-2m80008000300015002000100012020052.5253036252723284 x 2077 x 640
8t 4-1m8000800040002000100050012020052.5253036252724244 x 1077 x 640
8t 4-2m80008000400020002000100012020052.5253036252724264 x 2077 x 640
8t 5-1m8000800050002000100040012020052.5253036252725244 x 1077 x 732
8t 5-2m80008000500020002000100012020052.5253036252725284 x 2077 x 732
10t 1-1m10000100001000400100040012020057.5283037.530280.51244 x 1077 x 540
10t 2-1m100001000020001000100050012020057.5283037.530280.52244 x 1077 x 652
10t 2-2m1000010000200010002000100012020057.5283037.530280.52284 x 2077 x 652
10t 3-1m100001000030001500100050012020057.5283037.530280.53244 x 1077 x 652
10t 3-2m1000010000300015002000100012020057.5283037.530280.53304 x 2077 x 652
10t 4-1m100001000040002000100040012020057.5283037.530280.54244 x 1077 x 742
10t 4-2m1000010000400020002000100012020057.5283037.530280.54284 x 2077 x 742
10t 5-1m100001000050002000100040012020057.5283037.530280.55244 x 1077 x 742
10t 5-2m1000010000500020002000100012020057.5283037.530280.55284 x 2077 x 742
