Wimag Alu H-Traverse verstellbar AHTV

Die Alu H-Traverse verstellbar AHTV von Wimag ist eine besonders leichte, flexibel einstellbare Krantraverse zum sicheren Heben und Ausrichten auch von außermittigen Lasten. Querträger und Brennhaken lassen sich entlang der Profile verschieben; eine feine Rasterung und einrastende Rastbolzen unterstützen das präzise Positionieren. :contentReference[oaicite:0]{index=0} Der Aufbau besteht aus Hauptträger mit Kranöse, seitlich aufliegenden Quertraversen, zentrierenden Kreuzverbindern sowie vier verstellbaren Lasthaken mit Führungsgriffen und Endanschlägen gegen Abrutschen. :contentReference[oaicite:1]{index=1}

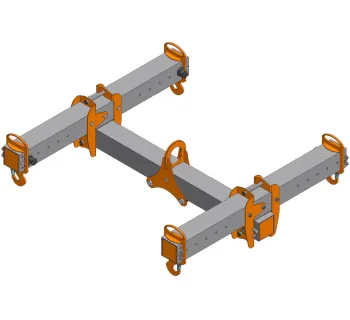

Abbildung: Verstellbare Alu H-Traverse AHTV mit verschiebbaren Querträgern und Brennhaken.

Einsatzbereiche

• Maschinenbau und Montage: Lasten mit variabler Aufnahmepunkt-Geometrie sicher ausrichten.
• Logistik und Wartung: wiederkehrende Hubaufgaben, bei denen eine schnelle Anpassung der Anschlagpunkte benötigt wird.
• Fertigung: schonendes Umsetzen sperriger Bauteile durch stabile H-Bauweise und definierte Lasthakenpositionen.

Varianten und Unterschiede

Die AHTV-Varianten unterscheiden sich primär in der Tragfähigkeit (500 kg bzw. 1500 kg) und in der jeweiligen Verstellspanne von Haupt- und Querträgern (modellabhängig). Gemeinsam ist allen Ausführungen die verstellbare H-Konstruktion mit vier Brennhaken, die über Führungsgriffe ergonomisch positioniert werden können. :contentReference[oaicite:2]{index=2}

Hinweis zum Material: Die Konstruktion nutzt Aluminiumprofile für geringes Eigengewicht, kombiniert mit Stahl-Beschlagteilen (typisch orange lackiert) für robuste Anschluss- und Hakenaufnahmen. :contentReference[oaicite:3]{index=3}

Bedienerfreundlichkeit

• Schnelles Einrichten durch verschiebbare Querträger und Haken entlang der Profile.
• Präzise Positionierung durch Rasterung und einrastende Rastbolzen.
• Ergonomische Handhabung dank Führungsgriffen an den Haken.
• Mechanische Sicherung gegen unbeabsichtigtes Abgleiten durch Endanschläge.

Häufige Fehler in der Praxis

• Lastschwerpunkt nicht ermittelt: führt zu Schrägzug, Pendeln oder unkontrolliertem Drehen.
• Rastbolzen nicht vollständig eingerastet: Verstellpunkte können sich unter Last ungünstig verändern.
• Brennhaken zu nah am Profilende positioniert: unnötige Kantenbelastung und ungünstige Lastverteilung.
• Unsymmetrisches Anschlagen ohne Ausgleich: erhöhtes Risiko von Verkippen und Schwingungen.

Sicherheitsaspekte und Normen

Eine verstellbare Traverse gilt als Lastaufnahmemittel bzw. Lifting Accessory und muss für den Einsatz passend ausgewählt, korrekt gekennzeichnet und sicher betrieben werden; für nicht fest mit dem Kran verbundene Lastaufnahmemittel beschreibt EN 13155 sicherheitstechnische Anforderungen (u. a. auch für lifting beams). :contentReference[oaicite:5]{index=5}

Im Betrieb sind Sichtprüfung und Funktionskontrolle vor Nutzung sowie wiederkehrende Prüfungen durch eine befähigte Person erforderlich; als Richtwert nennt die DGUV-Regel Prüfintervalle von längstens 1 Jahr (abhängig von Einsatzbedingungen ggf. häufiger). :contentReference[oaicite:6]{index=6}

• Last immer stoßfrei anheben, Schrägzug vermeiden, Gefahrenbereich räumen.
• Nur mit passenden Anschlagmitteln und ausreichender Tragfähigkeit anschlagen; Haken korrekt einlegen.
• Bei Beschädigungen (z. B. verbogene Beschläge, schwergängige Verstellung, defekte Sicherungen) sofort außer Betrieb nehmen.

Passende Artikel und sinnvolles Zubehör

Für den täglichen Einsatz der AHTV werden typischerweise passende Anschlagmittel (z. B. Kettengehänge, Schäkel oder textile Anschlagmittel – anwendungsabhängig) benötigt, um die Lastpunkte sicher zu verbinden. Für mobile Hubaufgaben kann die Traverse ideal mit Wimag Alu-Portalkranen kombiniert werden, wenn kein Hallenkran verfügbar ist, und ein Wimag Anschlagmittelwagen unterstützt beim geordneten Transport und Bereitstellen der Anschlagmittel im Betrieb. :contentReference[oaicite:7]{index=7}
