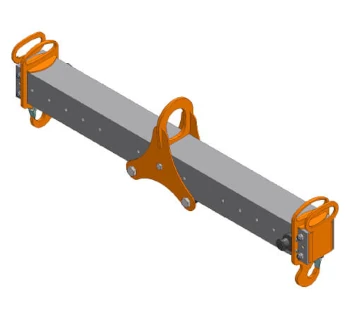

Wimag Alu-Traverse verstellbar ATV

Die Alu-Traverse verstellbar ATV von Wimag ist eine leichte, verstellbare Lasttraverse aus Aluminium mit Tragfähigkeiten bis 1.500 kg, ausgelegt für den sicheren Transport schwerer und sperriger Lasten.

Die Traverse besteht aus einem hochwertigen Aluminium-Profilträger mit zwei verstellbaren Brennhaken und Führungsgriffen, sodass sie von zwei Personen leicht getragen, schnell positioniert und flexibel an unterschiedliche Lastbreiten angepasst werden kann.

Mit Arbeitsbreiten von 500 bis 4.000 mm und Rasterteilungen von 125 mm bzw. 250 mm deckt die Baureihe ATV ein breites Einsatzspektrum im Industrie-, Bau- und Werkstattbereich ab.

Funktion und typische Einsatzbereiche

Die Alu-Traverse ATV dient als verstellbare Lasttraverse unter Kranen und Hebezeugen, um mehrere Anschlagpunkte in der Breite variabel an die Lastgeometrie anzupassen.

• Maschinen- und Anlagenbau – Heben von Schaltschränken, Gestellen, Maschinenmodulen oder Rahmen mit variierenden Anschlagabständen.
• Logistik, Lager und Versand – Handling von Kisten, Paletten, Behältern oder langen Bauteilen, bei denen die Anschlagpunkte flexibel platziert werden müssen.
• Montage- und Baustelleneinsätze – Positionieren von Stahl- und Bauelementen mit unterschiedlichen Breiten, z. B. Träger, Fassaden- oder Modulteile.
• Instandhaltung und Service – temporäre Hebeeinsätze, bei denen Lastschwerpunkte häufig wechseln und variabel aufgenommen werden sollen.

Die verstellbaren Brennhaken werden entlang des Aluminiumträgers im definierten Rastermaß verschoben, sodass sich Anschlagabstände schnell und reproduzierbar einstellen lassen.

Konstruktive Merkmale

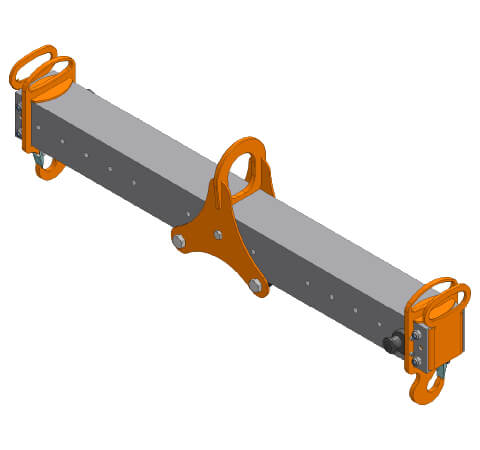

Die ATV-Alu-Traverse kombiniert eine sehr leichte Bauweise mit hoher Stabilität und praxisgerechter Verstellbarkeit.

• Aluminium-Profilträger – die Traverse ist aus einem hochwertigen Aluminium-Profil gefertigt; dadurch ist die Konstruktion besonders leicht und kann von zwei Personen getragen werden.
• Beschlagteile aus Stahl – orange lackierte Schweißkonstruktionen (u. a. Aufhängung und Hakenaufnahmen), die mit dem Alu-Träger verschraubt oder verbolzt sind und hohe Stabilität gewährleisten.
• Zwei verstellbare Brennhaken – Lasthaken mit Sicherheitslasche, im definierten Rastermaß (Teilung) verstellbar, zur variablen Positionierung der Anschlagpunkte.
• Führungsgriffe an den Enden des Trägers – ermöglichen das manuelle Positionieren und Ausrichten der Traverse unter dem Kranhaken.
• Aufhängeöse 70 x 90 mm – zentrale Aufhängeöse für Kran-Einfachhaken nach DIN 15401 oder passende Laufkatzen.
• Verstellbare Arbeitsbreite – je nach Modell stufenweise verstellbar von 500 bis 4.000 mm Arbeitsbreite, mit Teilungen von 125 mm bzw. 250 mm.
• Leichte Einträger-Konstruktion – durch den einfachen Trägeraufbau ist die Traverse übersichtlich, servicefreundlich und gut zu handhaben.

Technische Daten – Alu-Traverse verstellbar ATV

Sicherheit und Einsatzhinweise

Die Alu-Traverse ATV ist ein Lastaufnahmemittel und darf nur von geschultem Personal gemäß den gültigen Normen und Unfallverhütungsvorschriften betrieben werden.

• Tragfähigkeit (WLL) der Traverse und aller Anschlagmittel darf nicht überschritten werden; Last nur in der vorgesehenen Ebene und innerhalb der zulässigen Schwerpunktlage aufnehmen.
• Traverse ausschließlich an geeigneten Kranhaken oder Laufkatzen mit ausreichender Tragfähigkeit über die Aufhängeöse 70 x 90 mm anschlagen.
• Anschlagmittel (z. B. Kettengehänge, Rundschlingen, Drahtseile) entsprechend Anschlagart, Kantenbelastung und Umgebungseinflüssen auswählen.
• Vor jedem Einsatz Aluprofil, Brennhaken, Führungsgriffe sowie Schraub- und Bolzenverbindungen auf Risse, Verformungen, Korrosion und festen Sitz prüfen.
• Last möglichst symmetrisch und formschlüssig anschlagen; Schrägzug, einseitige Belastung und Stoßbelastungen vermeiden.
• Keine Personen unter schwebenden Lasten; wiederkehrende Prüfungen sind durch eine befähigte Person (z. B. nach DGUV / BetrSichV) durchzuführen und zu dokumentieren.
