HTS Maschinenheber ECO-Jack EJ

Der Maschinenheber ECO-Jack EJ von HTS ist ein kompakter hydraulischer Schwerlastheber zum kontrollierten Anheben, Positionieren und Ausrichten von Maschinen, Aggregaten und Stahlbauteilen. Die Baureihe ist für das Ansetzen über eine Hebelasche (Klaue) bei sehr geringer Einschubhöhe ausgelegt und eignet sich dadurch besonders, wenn unter der Last nur wenig Freiraum vorhanden ist.

Die Baureihe umfasst mehrere Tragfähigkeits-Stufen bis 25000 kg. In den S-Serien-Varianten ist eine integrierte Pumpe vorgesehen; ab EJ100-3S ist laut Datenblatt zusätzlich der Anschluss externer Hand- oder Elektropumpen möglich. Die Modelle EJ150-3S und EJ250-3S sind mit einer zweiten Pumpeneinheit für einen Schnellhub (Leerlauf) beschrieben.

Einsatzbereiche

• Maschinenmontage und Maschinenumzug: Anheben zum Unterbauen, Ausrichten auf Fundamenten, Einbringen/Entnehmen von Maschinenfüßen.
• Instandhaltung & Wartung: kontrolliertes Entlasten von Lagern, Abstützen bei Austausch von Komponenten, temporäres Anheben in Serviceposition.
• Anlagenbau und Stahlbau: präzises Heben schwerer Bauteile zur Montage, Justage und Positionierung.
• Industrieumgebungen mit geringer Ansatzhöhe: Einsatz über Hebelasche ab 12 mm Einschubhöhe (modellabhängig).
• Reinraum / sensible Bereiche (CR-Serie): Anwendungen in Lebensmittel-, pharmazeutischer und chemischer Industrie sowie Medizintechnik und Forschung.

Unterschiede der Varianten

Die Baureihe unterscheidet sich primär über Tragfähigkeit, Einschubhöhe (Ansatzhöhe an der Hebelasche), Verstellpositionen der Lasche sowie die Hubgeschwindigkeit pro Pumpenhub (Normalhub/Schnellhub). Alle aufgeführten Varianten haben einen maximalen Hub von 140 mm.

• S-Serie: Standard-Ausführung mit integrierter Pumpe; ab EJ100-3S ist zusätzlich der Anschluss externer Hand- oder Elektropumpen beschrieben.
• EJ150-3S und EJ250-3S: laut Katalogseite mit zweiter Pumpeneinheit für Schnellhub (im Leerlauf) zur schnelleren Annäherung an die Last.
• CR-Serie: seit 2003 für Reinraum-Anwendungen produziert; beschrieben mit vernickelten Oberflächen und verschleißarmen Nylonrollen (je nach Ausführung/Serienkonzept).
• Laschenverstellung: je nach Typ 3 bis 5 Positionen; die Abstände sind im Datenblatt als 3 x, 4 x bzw. 5 x Abstand in mm angegeben (siehe Tabelle).

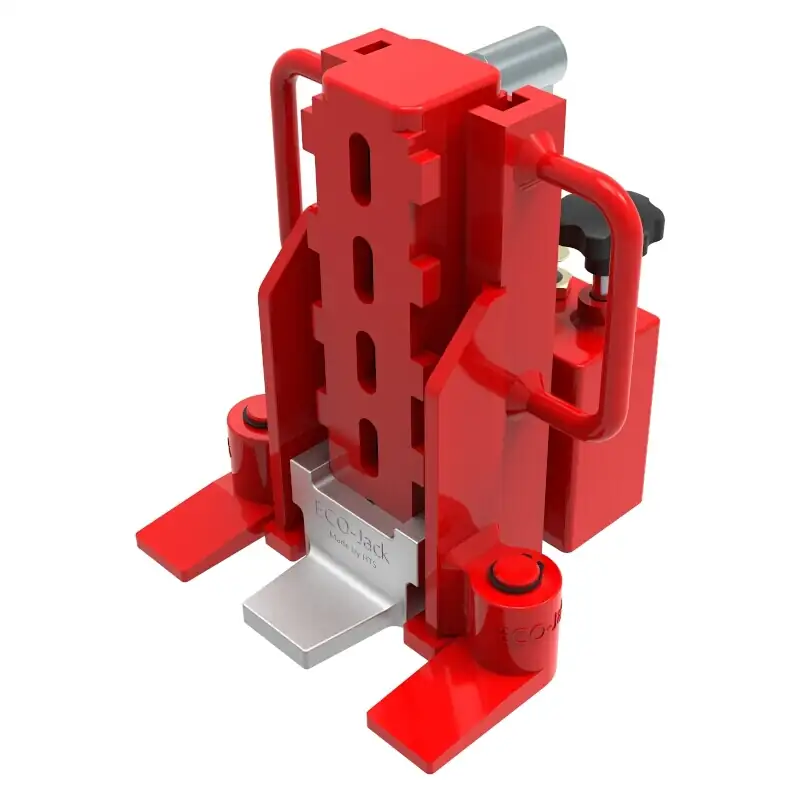

Produktbild

Technische Daten

In den technischen Daten sind die Tragfähigkeit für Hubeinheit (Kopfheben) und für die Hebelasche separat ausgewiesen. Der Arbeitsbereich wird über Einschubhöhe (Klaue/Lasche) sowie minimale Arbeitshöhe Kopf (Kopfplatte) beschrieben.

Sicherheitsaspekte & Normen

Für den sicheren Einsatz sind die Hinweise aus der Bedienanleitung maßgeblich; in den Datenblättern wird ausdrücklich darauf hingewiesen, die Sicherheitshinweise und die örtlichen Gegebenheiten zu beachten. Vor dem Anheben ist eine betriebliche Gefährdungsbeurteilung (Last, Untergrund, Einbauraum, Abstützung, Umgebungsbedingungen) durchzuführen.

• Tragfähigkeit nicht überschreiten: Kopfheben (Hubeinheit) und Heben an der Hebelasche haben unterschiedliche zulässige Lasten (siehe Tabelle).
• Standsicherheit sicherstellen: ebener, tragfähiger Untergrund; bei weichen Untergründen geeignete Lastverteilung verwenden. Last während des Hubvorgangs gegen Kippen/Abrollen sichern.
• Querkraft vermeiden: Last so ansetzen, dass die Kraft möglichst senkrecht eingeleitet wird; schiefe Belastungen können zu Instabilität und Bauteilüberlastung führen.
• Unterbauen und Sichern: angehobene Lasten nie ausschließlich hydraulisch halten; mit geeigneten Böcken/Unterlagen sichern, bevor Personen im Gefahrenbereich arbeiten.
• CR-Serie: für sensible Umgebungen die Material- und Oberflächenanforderungen der Anwendung berücksichtigen (z. B. Partikel, Reinigbarkeit, Medienbeständigkeit).

Konkrete Norm- oder Konformitäts-Kennzeichnungen werden in den hier verfügbaren TOMANRO-Datenblättern nicht explizit ausgewiesen; für Auswahl, Einsatz und Prüfintervalle sind die Herstellerangaben sowie die geltenden betrieblichen Vorschriften maßgeblich.

Passende Artikel/Zubehör

• Transportfahrwerke (HTS ECO-Skate): zum Verfahren angehobener/abgesetzter Lasten im innerbetrieblichen Schwerlasttransport, kombinierbar als 3- oder 4-Punkt-System.
• ROTO Fahrwerke: für hohe Wendigkeit und Richtungswechsel bei schweren Lasten, insbesondere bei beengten Platzverhältnissen.
• Nylon-Rollen-Systeme (IDEAL NY / CR-nahe Anwendungen): für glatte, saubere Böden und Anwendungen mit erhöhten Anforderungen an Abrieb und Reinigung.
• MINI-Serien: besonders niedrige Einbauhöhen für extrem geringe Freiräume beim Unterfahren.
