ECO-Skate MINI

HTS ECO-Skate MINI

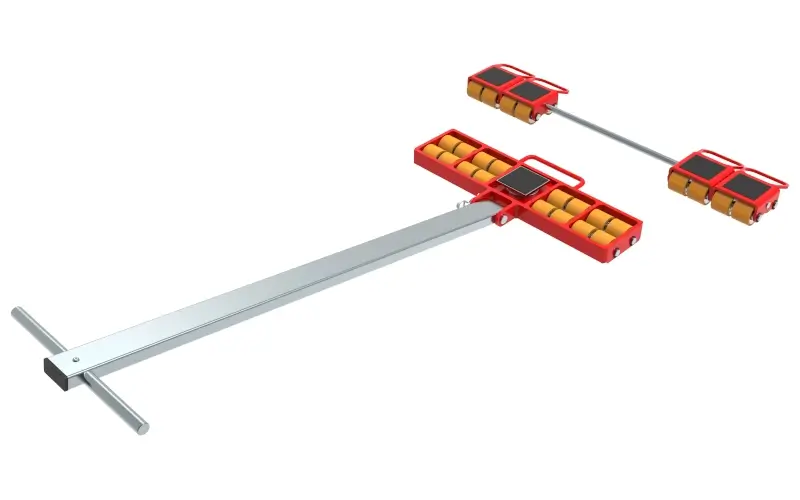

Die HTS ECO-Skate MINI sind kompakte Transportfahrwerke für den innerbetrieblichen Schwerguttransport und eignen sich besonders bei begrenzter Raumhöhe. Die Fahrwerke sind untereinander kombinierbar (Gesamttraglast = Summe der Einzeltraglasten) und in Varianten mit PU- oder Nylonrollen sowie als lenkbar (L) oder starr (S) verfügbar.

Kompakte Bauweise für Transporte bei begrenzter Raumhöhe
Set-Traglastklassen: 5000 kg oder 10000 kg (modellabhängig)
Varianten mit PU (für leichte Unebenheiten) oder Nylon (für glatte Böden)
Lenkbar (L) oder starr (S) für 3- bzw. 3-/4-Punktauflage
Modular kombinierbar: Gesamttraglast = Summe der Einzeltraglasten
Serienbeschreibung mit Deichsel und Verbindungsstange (ausstattungsabhängig)
Rollen der MINI-Serie einzeln erhältlich

8 Artikel → ECO-Skate MINI

ECO-Skate MINI

Traglast als Set
Traglast
Anzahl der Rollen
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

ECO-Skate MINI

Traglast als Set
Traglast
Anzahl der Rollen
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Kompakte Bauweise für Transporte bei begrenzter Raumhöhe
Set-Traglastklassen: 5000 kg oder 10000 kg (modellabhängig)
Varianten mit PU (für leichte Unebenheiten) oder Nylon (für glatte Böden)
Lenkbar (L) oder starr (S) für 3- bzw. 3-/4-Punktauflage
Modular kombinierbar: Gesamttraglast = Summe der Einzeltraglasten
Serienbeschreibung mit Deichsel und Verbindungsstange (ausstattungsabhängig)
Rollen der MINI-Serie einzeln erhältlich

Informationen: ECO-Skate MINI

Produktbeschreibung

Die HTS ECO-Skate MINI Serie ist für den professionellen innerbetrieblichen Schwerguttransport konzipiert und eignet sich besonders dann, wenn schwere Lasten an Maschinen oder Anlagen in Bereichen mit begrenzter Raumhöhe bewegt werden sollen.

Die Fahrwerke sind untereinander kombinierbar; die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten. Serienmäßig werden die Systeme mit Deichsel und Verbindungsstange beschrieben; außerdem können Rollen der MINI-Serie auch einzeln bezogen werden.

Einsatzbereiche

Maschinen- und Anlagenumzüge innerhalb von Werkhallen (Positionieren, Umsetzen, Ausrichten).
Instandhaltung und Montage (kurzfristiges Verfahren schwerer Komponenten).
Produktionsumgebungen mit festen Fahrwegen, auf denen Lasten kontrolliert bewegt werden müssen.

Als Arbeitsbereich wird der Transport auf sauberen und ebenen Böden beschrieben; je nach Rollenausführung sind auch Böden mit leichten Unebenheiten bzw. glattem Belag relevant.

Varianten und Unterschiede

Traglastklassen als Set: 5000 kg oder 10000 kg.
Ausführung: L = lenkbares Transportfahrwerk (3-Punktauflage), S = starres Transportfahrwerk (3-/4-Punktauflage).
Rollenmaterial: PU (Polyurethanrollen) oder NY (Nylonrollen), je nach Variante.
Kombinierbarkeit: Fahrwerke können beliebig kombiniert werden; die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten.

Variantenangaben: Die MINI-Serie ist in mehreren Typen (PU/NY sowie L/S) verfügbar.

Sicherheitsaspekte und Normen

In den technischen Unterlagen wird ausdrücklich darauf hingewiesen: Bedienanleitung, Sicherheitshinweise und örtliche Gegebenheiten sind stets zu beachten. Für die sichere Anwendung ist zudem entscheidend, dass die Last so aufgenommen wird, dass ein stabiles Gesamtsystem (z. B. mit 3 Aufnahmepunkten) entsteht.

Als Betriebsparameter ist eine Bewegung der Last mit einer gleichmäßigen Geschwindigkeit von 2 km/h unter Idealbedingungen beschrieben (Angaben zu erforderlichen Zug-/Anfahrkräften sind abhängig von Belag und Umgebung).

Technische Daten

Variante	Traglast als Set	Traglastangabe (laut Quelle)	Anzahl der Rollen (Angabe)	Rollenmaterial	Ausführung	Gewicht (falls angegeben)	Arbeitsbereich / Hinweis
M25L (PU)	5000 kg	2500 kg	8	PU	lenkbar (3-Punktauflage)	11 kg	Saubere, ebene Böden; geeignet für Böden mit leichten Unebenheiten; Vmax 2 km/h.
M25S (PU)	5000 kg	2 x 1250 kg	2 x 4	PU	starr (3-/4-Punktauflage)	6 kg	Saubere, ebene Böden; geeignet für Böden mit leichten Unebenheiten; Vmax 2 km/h.
MN25L (NY)	5000 kg	2500 kg	8	NY	lenkbar (Angabe aus Typbezeichnung)		Für glatte/ebene Böden (Nylonrollen); weitere Detailwerte nicht sicher belegt.
MN25S (NY)	5000 kg	2 x 1250 kg	2 x 4	NY	starr (Angabe aus Typbezeichnung)		Für glatte/ebene Böden (Nylonrollen); weitere Detailwerte nicht sicher belegt.
M50L (PU)	10000 kg	5000 kg	16	PU	lenkbar (3-Punktauflage)	15 kg	Saubere, ebene Böden; geeignet für Böden mit leichten Unebenheiten; Vmax 2 km/h.
M50S (PU)	10000 kg	5000 kg	2 x 8	PU	starr (3-/4-Punktauflage)	10 kg	Saubere, ebene Böden; geeignet für Böden mit leichten Unebenheiten; Vmax 2 km/h.
MN50L (NY)	10000 kg	5000 kg	16	NY	lenkbar	12.6 kg	Für glatte/ebene Böden (Nylonrollen); weitere Detailwerte nicht sicher belegt.
MN50S (NY)	10000 kg	4 x 1250 kg	16	NY	starr (Angabe aus Typbezeichnung)		Für glatte/ebene Böden (Nylonrollen); weitere Detailwerte nicht sicher belegt.

Passende Artikel/Zubehör

ROTO Fahrwerk ECO-Skate R (als Rotationsfahrwerk zur Systemkombination und für Richtungswechsel).
Transportfahrwerke (Übersicht weiterer HTS Fahrwerks-Serien für höhere Traglastbereiche).
Schwerlast-Transportsysteme (Gesamtübersicht für Komponenten und Systemaufbauten).

ECO-Skate MINI (Typenseite)

Serienübersicht, Grundbeschreibung und Variantenliste.
