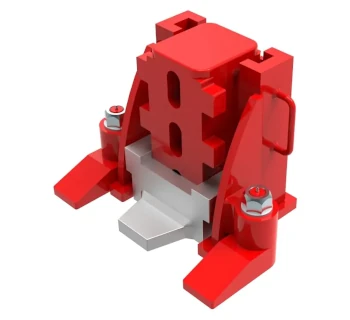

HTS Maschinenheber ECO-Jack XR

Die ECO-Jack XR Maschinenheber von HTS sind schwere Hydraulikheber mit verstellbarer Hebelasche, die speziell für den Betrieb mit externen 700 bar Pumpen entwickelt wurden.

Durch den Wegfall der integrierten Pumpe ist die XR-Serie gegenüber den S-Modellen um bis zu 30 % leichter und dadurch ideal für den Einsatz unter beengten Platzverhältnissen und Extrembedingungen.

Die Baureihe deckt – je nach Ausführung – Tragfähigkeiten von ca. 4.5 t bis 50 t ab und eignet sich zum Anheben, Positionieren und Ausrichten schwerer Maschinen, Anlagenkomponenten, Safes und anderer Schwerlasten.

Funktion und typische Anwendungen

Die ECO-Jack XR Maschinenheber werden über eine externe Hand- oder Elektropumpe mit Hydrauliköl versorgt; der Hochdruck (bis 700 bar) bewegt den Kolben und hebt die Last über Kopf oder Hebelasche.

• Maschinen- und Anlagenmontage – Anheben, Nivellieren und Ausrichten von Werkzeugmaschinen, Pressen, Anlagenrahmen und Produktionslinien.
• Industrieservice und Instandhaltung – Heben von Transformatoren, Getrieben, Motoren, Aggregaten und schweren Bauteilen in Wartungsarbeiten.
• Schwerlast-Transport und Umsetzungen – in Kombination mit HTS-Transportfahrwerken zum Bewegen von Maschinen und Schaltschränken.
• Einsatz mit mehreren Hebern gleichzeitig; externe Pumpen und Ventilsteuerungen ermöglichen das synchrone Heben durch nur eine Person.

Das integrierte Federrückzugsystem fährt den Maschinenheber nach Druckentlastung automatisch in die Ausgangsstellung zurück und verkürzt so die Rüst- und Hubzyklen erheblich.

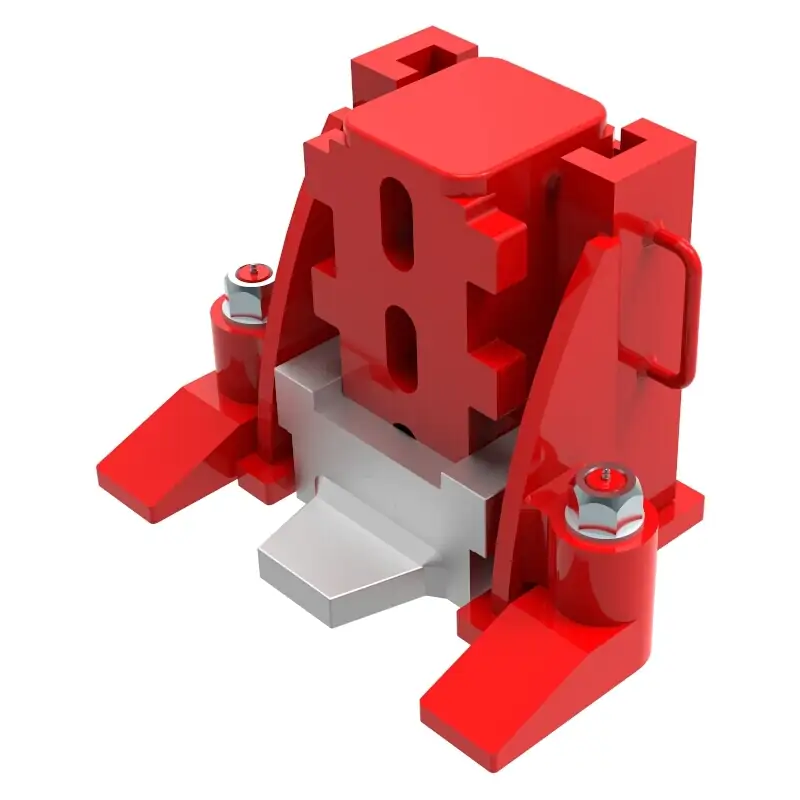

Konstruktive Merkmale der ECO-Jack XR Serie

Die XR-Serie übernimmt die wesentlichen Konstruktionsmerkmale der ECO-Jack Familie und ergänzt sie um eine sehr kompakte Bauform ohne integrierte Pumpe.

• Patentierte, mehrfach verstellbare Hebelasche – die Lasche lässt sich mit nur einer Hand und ohne Kippbewegung in verschiedene Positionen bringen, was ein sicheres Anheben in unterschiedlichen Ansatzhöhen ermöglicht.
• Integriertes Federrückzugsystem – sorgt für den automatischen Rückhub des Kolbens in die Ausgangslage, auch bei mehreren eingesetzten Hebern.
• Kompakte Bauweise ohne Pumpe – reduziert das Eigengewicht um bis zu 30 % und ermöglicht eine einfache Positionierung unter beengten Maschinenfundamenten.
• Exakt bearbeitete Führungen aus hochwertigem Material gewährleisten präzise Hub- und Senkbewegungen sowie lange Lebensdauer.
• Schwenkbare Füße sichern die zu hebende Last und verhindern ein Kippen des Maschinenhebers bei unterschiedlichen Bodenverhältnissen.
• Seitliche Tragegriffe erleichtern das Ansetzen und Umsetzen des Heberkörpers an der Maschine.
• Anschluss für externe 700 bar Hand- oder Elektropumpe mit standardisiertem Kupplungssystem, kompatibel mit HTS-Hydraulikpumpen.

Vorteile der ECO-Jack XR Maschinenheber

Durch das Zusammenspiel aus externer Hydraulikversorgung, Gewichtsreduktion und patentierter Hebelaschen-Technik bietet die XR-Serie eine Reihe praxisrelevanter Vorteile.

• Ideal für enge Einbausituationen dank kurzer Bauweise ohne integrierten Pumpenblock.
• Mehrere Heber gleichzeitig bedienbar über eine externe Pumpe – erleichtert synchrone Hubvorgänge an schweren Maschinengestellen.
• Schnelles Positionieren der Hebelasche mit nur einer Hand, ohne den Heber kippen oder neu ansetzen zu müssen.
• Automatischer Kolbenrückzug durch Federrückzugsystem verkürzt Rüstzeiten und erhöht die Arbeitssicherheit.
• Hohe Tragfähigkeiten bis ca. 50 t für schwere Montagen und Maschinenumzüge.
• Feinfühliges Heben und Senken durch präzise Führungen und abgestimmte Hydraulikkomponenten.

Sicherheit und Einsatzhinweise

Wie alle HTS ECO-Jack Maschinenheber ist auch die XR-Serie für den professionellen Einsatz ausgelegt; es sind die Angaben in der Originalbetriebsanleitung sowie die einschlägigen Normen zu beachten.

• Maschinenheber nur auf tragfähigem, ebenem Untergrund einsetzen; schwenkbare Füße sauber aufsetzen und Vollkontakt sicherstellen.
• Last nach dem Heben immer mechanisch unterbauen – der Heber ist ein Hebegerät und kein dauerhaftes Stützelement.
• Maximal zulässige Tragfähigkeit für Kopf und Hebelasche, zulässige Betriebsdrücke (700 bar) sowie Hubwege dem Typenschild und Datenblatt entnehmen und nicht überschreiten.
• Nur geeignete, auf 700 bar ausgelegte Hydraulikpumpen, Schläuche und Kupplungen verwenden.
• Heber regelmäßig auf Leckagen, Verformungen, Risse, lose Schrauben und die Funktion der Federrückstellung prüfen; beschädigte Geräte sofort außer Betrieb nehmen.

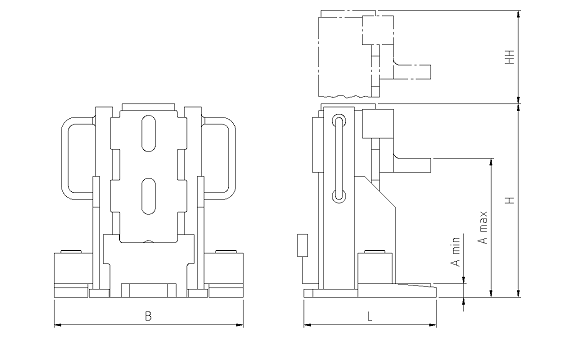

Technische Daten (Beispiel: ECO-Jack EJ100-3XR)
