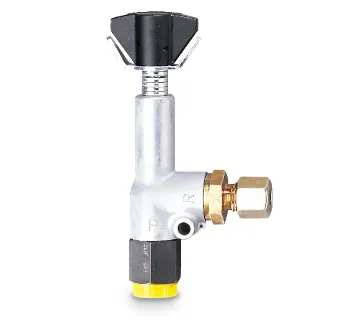

Yale Druckbegrenzungsventil VPR

Das Yale Druckbegrenzungsventil VPR begrenzt den Systemdruck in 700-bar Hydraulikanlagen, damit die Kraft des angeschlossenen Hydraulikzylinders einen vorgegebenen Wert nicht überschreitet. Über eine feinfühlig einstellbare Feder lässt sich der Druckbereich von 0 - 700 bar stufenlos vorgeben; beim Erreichen des Sollwertes öffnet das Ventil und leitet das überschüssige Hydrauliköl drucklos zum Tank zurück. Die hohe Wiederholgenauigkeit und die kompakte Bauform machen das VPR besonders geeignet für mobile und stationäre Hochdruck-Hydrauliksysteme.

Funktionsprinzip & Einsatzbereiche

Das Druckbegrenzungsventil ist in die Druckleitung zwischen Pumpe und Verbraucher (Zylinder, Werkzeug) eingebaut und überwacht permanent den anliegenden Systemdruck. Steigt dieser über den eingestellten Grenzwert, öffnet der Ventilkegel eine Bypass-Verbindung zum Rücklaufanschluss T, sodass der Druckanstieg begrenzt und die Anlage vor Überlast geschützt wird.

• Hebe- und Richtarbeiten mit Yale Hydraulikzylindern, bei denen die maximal zulässige Bauteil- oder Presskraft nicht überschritten werden darf.
• Werkstattpressen und Prüfstände, um Prüfkräfte reproduzierbar und sicher zu begrenzen.
• Montage- und Instandhaltungsarbeiten, wenn unterschiedliche Werkstücke mit wechselnden zulässigen Kräften bearbeitet werden.
• Hydraulik-Komplettsysteme bis 700 bar, in denen das VPR als zentrale Sicherheits- und Einstellkomponente im Pumpenkreis eingesetzt wird.

Varianten & technische Daten

Das bei TOMANRO angebotene Modell VPR-1 deckt den kompletten Regelbereich von 0 - 700 bar ab und ist für kleine bis mittlere Fördermengen von bis zu 10 l/min ausgelegt. Die Auswahl des Druckbegrenzungsventils richtet sich dabei ausschließlich nach der Fördermenge der Hochdruckstufe der Pumpe; der maximale Zylinderdruck ergibt sich aus der Einstellung am VPR.

*Die Modelle VPR-3 und VPR-6 sind herstellerseitige Varianten mit abweichenden Durchfluss- und Gewichtswerten und werden – je nach Konfiguration – teilweise im internationalen Markt angeboten. Der Anschluss erfolgt über G- oder NPT-Gewinde und ist an die jeweilige Anlage anzupassen.

Unterschiede der Varianten in der Anwendung

• VPR-1: Universelles Ventil für typische Service-, Montage- und Pressanwendungen, optimiert für 10 l/min Fördermenge – ideal für Handpumpen, kleinere Aggregatpumpen oder kompakte 700-bar Systeme.
• VPR-3: Ausgelegt für geringere Volumenströme, z. B. bei präzisen Mess- und Spannaufgaben mit kleineren Pumpen.
• VPR-6: Für höhere Ölströme und damit größere Pumpenleistungen konzipiert, etwa bei Aggregaten, die mehrere oder großvolumige Zylinder gleichzeitig versorgen.
• Die Wahl des Ventils richtet sich nicht nach der Zylindergröße, sondern nach der Fördermenge der Hochdruckstufe; der Zylinderdruck wird ausschließlich durch den eingestellten Grenzwert am VPR bestimmt.

Häufige Fehler & wie man sie vermeidet

• Falsche Dimensionierung: Wird ein Ventil mit zu geringer maximaler Fördermenge für die Pumpe gewählt, kann es zu starkem Erwärmen, erhöhtem Verschleiß oder zu Druckschwankungen kommen.
• Verwechslung mit Druckschalter: Das VPR ist ein rein hydraulisches Druckbegrenzungsventil und kein elektrischer Druckschalter – für elektrische Rückmeldungen sind separate Druckschalter oder kombinierte Ventile erforderlich.
• Zu hohe Einstellung: Ein unbeabsichtigt zu hoch eingestellter Grenzdruck kann Zylinder, Schläuche und Bauteile überlasten; Einstellungen sollten dokumentiert und gegen unbeabsichtigtes Verstellen gesichert werden.
• Montage an ungeeigneter Stelle: Das Ventil muss so installiert werden, dass der gesamte von der Pumpe geförderte Volumenstrom über P → T abgeführt werden kann – Bypass-Leitungen oder zusätzliche Pumpen dürfen nicht am VPR vorbei fördern.
• Keine regelmäßige Funktionsprüfung: Fehlende oder seltene Prüfungen können dazu führen, dass ein verklebter oder verschmutzter Ventilsitz erst im Überlastfall entdeckt wird.

Sicherheitsaspekte & Normen

Das Druckbegrenzungsventil VPR ist ein wesentliches Element zur Einhaltung der Sicherheitsanforderungen nach ISO 4413 (Hydraulik – Allgemeine Regeln und Sicherheitsanforderungen) sowie der Maschinenrichtlinie 2006/42/EG, da es Überdrücke im System begrenzt und so Komponenten und Bediener schützt.

Empfohlene Sicherheitsmaßnahmen

• Maximaldruck 700 bar nicht überschreiten und ausschließlich 700-bar-kompatible Komponenten kombinieren.
• Druckeinstellung dokumentieren und nur durch unterwiesenes Fachpersonal verändern.
• Regelmäßige Prüfung der Auslösefunktion (z. B. mit Prüfmanometer) im Rahmen von Wartung und UVV-Prüfungen.
• Das Ventil vor Inbetriebnahme auf dichte Gewindeanschlüsse, korrekte Durchflussrichtung und sicheren Rücklauf zum Tank prüfen.
• Lasten nie ausschließlich hydraulisch halten, sondern immer zusätzlich mechanisch abstützen – das VPR begrenzt den Druck, ersetzt aber keine Lastsicherung.

Passende Yale Komponenten für den Einsatz mit VPR

Für einen sicheren und herstellerkonformen Aufbau eines 700-bar-Hydrauliksystems wird das Druckbegrenzungsventil VPR mit weiteren Komponenten aus dem Yale Systembaukasten kombiniert. So lassen sich komplette, aufeinander abgestimmte Lösungen realisieren – von der Pumpe über Ventile und Verteiler bis hin zu Zylindern und Manometern.

• Yale Hydraulikhandpumpe HPS – einstufige oder zweistufige 700-bar-Handpumpen für einfachwirkende Zylinder; das VPR kann direkt im Pumpenkreis zur Begrenzung des Maximaldrucks eingesetzt werden.
• Yale Hydraulikschlauch HHC – vierlagige Thermoplastschläuche mit geringer Volumenausdehnung, die Pumpe, VPR-Ventil und Zylinder druckfest verbinden.
• Yale Hydraulikkupplungen C-Serie (CFY / CMY / CCY) – kompatible 700-bar-Kupplungen, die das schnelle, leckagearme Verbinden und Trennen von Leitungen ermöglichen.
• Yale Manometer GGY und Manometer-Set GYA – zur Überwachung des eingestellten Grenzdrucks im System, ideal in Kombination mit VPR-geschützten Pumpen- und Zylinderkreisen.
• Yale Mehrfachverteiler MY – insbesondere bei Mehrzylindersystemen, in denen mehrere Verbraucher an eine Pumpe mit Druckbegrenzungsventil VPR angeschlossen werden.
• Yale Hydraulikaggregate PY / PYE / PYB – Elektro- und Akku-Aggregate bis 700 bar, die häufig bereits mit Druckbegrenzungsventilen und Manometern ausgestattet sind und mit einem zusätzlichen VPR abgesichert oder erweitert werden können.
