8.8 Schraube DIN 561 B

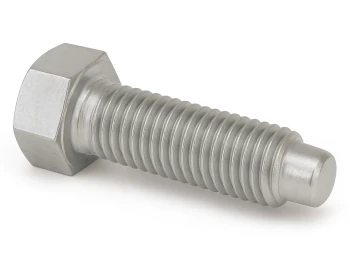

Die DIN 561 Sechskantschraube in Form B ist ein präzise definiertes Verbindungselement für Montage- und Konstruktionsaufgaben, bei denen ein kontrolliertes Ansetzen, eine saubere Zentrierung und eine normgerechte Ausführung entscheidend sind. Charakteristische Merkmale sind der Zapfen am Schraubenende, der kleine Sechskant (für beengte Einbausituationen) sowie der Gewindeauslauf als typisches Kennzeichen der Form B.

In der Festigkeitsklasse 8.8 ausgeführt, eignet sich die Schraube für Anwendungen mit erhöhten mechanischen Anforderungen; die unveredelte, naturfarbene Oberfläche ist besonders passend für trockene Innenbereiche oder Bauteile, die später nachträglich beschichtet bzw. veredelt werden. Durch den normgerechten Gewindeauslauf wird der Übergang im Gewindebereich konstruktiv unterstützt, was sich in der Praxis positiv auf die Montage und die Lastübertragung auswirken kann.

Einsatzbereiche

Typisch ist der Einsatz überall dort, wo präzise Schraubverbindungen mit kompakter Kopfform gefordert sind und der Zapfen das Ansetzen in vorgefertigten Gewindebohrungen erleichtern soll.

• Maschinenbau und Vorrichtungsbau: definierte Positionierung in Baugruppen und Komponenten.
• Fahrzeugtechnik: robuste Verschraubungen in Baugruppen mit erhöhten mechanischen Anforderungen.
• Stahlkonstruktionen und Metallbau: normgerechte Verbindungselemente für Montage und Instandhaltung.
• Montage / Instandhaltung: vorteilhaft bei beengtem Bauraum durch kleinen Sechskant.

Unterschiede der Varianten

Varianten ergeben sich innerhalb der Produktfamilie aus Gewindegröße und Länge (typabhängig in der Typenübersicht). Normseitig unterscheidet DIN 561 außerdem zwischen Form A (mit Rille (Ri)) und Form B (mit Gewindeauslauf).

Zusätzlich ist die Oberfläche ein praxisrelevantes Unterscheidungsmerkmal: unveredelt; naturfarben für trockene Einsatzbereiche bzw. zur späteren Beschichtung sowie galvanisch verzinkt als Variante mit zusätzlichem Korrosionsschutz.

Sicherheitsaspekte & Normen

Die DIN 561 regelt die normgerechte Ausführung der Sechskantschraube mit Zapfen, kleinem Außensechskant sowie die Unterscheidung der Ausführung in Form A und Form B. Damit wird sichergestellt, dass Form und wesentliche Merkmale für die Verwendung in entsprechenden Konstruktionen standardisiert sind.

Die mechanische Einordnung erfolgt über die Festigkeitsklasse 8.8 nach DIN EN ISO 898-1; im TOMANRO-Kontext wird für 8.8 eine Zugfestigkeit von 800 N/mm² genannt. Für die sichere Schraubverbindung ist außerdem wichtig, passende Muttern in geeigneter Festigkeit zu verwenden (TOMANRO nennt hier mindestens Festigkeitsklasse 8) und Überlast bzw. Überdehnung zu vermeiden.

Für die Auslegung von Vorspannung und Montageparametern (z. B. Drehmoment) verweist TOMANRO auf die Beachtung der VDI 2230; in der Praxis unterstützt das eine fachgerechte Dimensionierung der Schraubverbindung entsprechend der Belastung und des Reibwertsystems.

Technische Daten

Passende Artikel/Zubehör

Für eine zuverlässige Schraubverbindung sind passende Gegenstücke und Auflage-/Sicherungselemente praxisrelevant. Die folgenden Artikel sind als sinnvolle Ergänzung im TOMANRO-Sortiment verfügbar.

• 8 Sechskantmutter DIN 934 (unveredelt, naturfarben) als passendes Gegenstück für Standardverschraubungen.
• Stahl 140HV Scheiben DIN 125 A (unveredelt, naturfarben) zur gleichmäßigen Lastverteilung und zum Schutz der Auflagefläche.
• Federstahl Federring B DIN 127 (Form B, glatt) zur Sicherung gegen Losdrehen unter Vibration und wechselnder Belastung.
• 8.8 Schraube DIN 561 A als Normvariante mit Rille (Ri), falls statt Auslauf diese Ausführung gefordert ist.
• 8.8 galv. verz. Schraube DIN 561 B als Oberflächenvariante mit zusätzlichem Korrosionsschutz.
