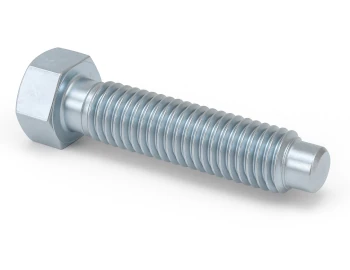

8.8 galv. verz. Schrauben DIN 561 A

Die DIN 561 Sechskantschrauben in Form A sind präzise gefertigte Verbindungselemente für Montage- und Konstruktionsaufgaben, bei denen eine sichere Verschraubung, gute Zentrierung und ein definierter Sitz wichtig sind. Charakteristisch sind der Zapfen zur Führung beim Einschrauben, der kleine Sechskant für den Einsatz bei begrenztem Bauraum sowie die integrierte Rille (Ri). Die galvanische Verzinkung bietet wirksamen Korrosionsschutz und unterstützt eine langlebige Nutzung in feuchten oder moderat belastenden Umgebungen.

Einsatzbereiche

Die Schrauben eignen sich überall dort, wo hochfeste und zugleich montagefreundliche Verschraubungen gefordert sind, insbesondere bei wiederkehrenden Montageprozessen und passgenauen Verbindungen.

• Maschinenbau: Befestigen und Vorspannen von Baugruppen in Vorrichtungen und Maschinenkomponenten.
• Anlagenbau: Normgerechte Schraubverbindungen mit definierter Ausführung nach DIN 561.
• Bauwesen und Metallbau: Verbindungslösungen mit zusätzlichem Korrosionsschutz durch galvanische Verzinkung.
• Wartung/Instandhaltung: Nachrüst- und Ersatzteilanwendungen, bei denen der Zapfen das Ansetzen erleichtert.

Unterschiede der Varianten

Form A ist die Ausführung mit Rille zwischen Kopfbereich und Gewinde. Innerhalb der Typenreihe sind in der Regel Varianten nach Gewindegröße und Schraubenlänge verfügbar; eine vollständige Variantenliste ist auf der TOMANRO-Typenseite hinterlegt. Für Anwendungen mit anderer Kopfund/Übergangsausführung existiert innerhalb der Norm außerdem die Form B (mit Auslauf statt Rille).

Sicherheitsaspekte & Normen

Die geometrische Ausführung ist durch DIN 561 festgelegt (Sechskantschraube mit Zapfen, kleinem Sechskant und normierter Ausführung der Form A). Für die mechanische Belastbarkeit ist die Festigkeitsklasse 8.8 maßgeblich: Sie steht für hochfeste Schrauben mit definierter Mindestfestigkeit nach den Regelwerken für mechanische Eigenschaften von Verbindungselementen. In der Praxis ist die Kombination mit passenden Muttern-Festigkeitsklassen (typisch Klasse 8 zu 8.8) relevant, um die Verbindung sicher auszulegen.

Technische Daten

Passende Artikel/Zubehör

Für eine praxisgerechte Schraubverbindung sind passende Gegenstücke und Sicherungselemente entscheidend (Auswahl abhängig von Konstruktion, Montageumgebung und gewünschter Sicherungswirkung).

• Sechskantmuttern DIN 934 in galvanisch verzinkter Ausführung für korrosionsgeschützte Standardverschraubungen.
• Unterlegscheiben DIN 125 in galvanisch verzinktem Stahl zur Schonung der Auflagefläche und gleichmäßigen Kraftverteilung.
• Federringe DIN 127 (galvanisch verzinkt) zur zusätzlichen Sicherung bei Vibrationen oder dynamischen Belastungen (anwendungsabhängig).
• DIN 561 Form B als alternative Normausführung, falls statt Rille ein Auslauf gefordert ist.
