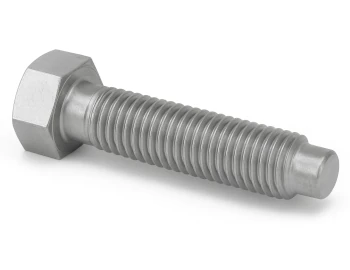

8.8 Schraube DIN 561 A

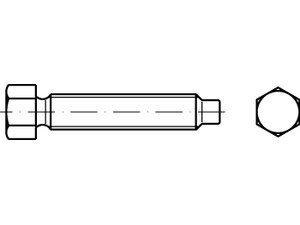

Die DIN 561 Sechskantschraube in Form A ist ein präzise ausgelegtes Verbindungselement für Montage- und Konstruktionsaufgaben, bei denen ein kontrolliertes Ansetzen, eine definierte Kopfgeometrie und eine sichere Verschraubung gefragt sind. Kennzeichnend sind der Zapfen zum leichteren Einführen in vorgefertigte Gewindebohrungen, der kleine Sechskant für beengte Einbausituationen sowie die integrierte Rille (Ri) als typisches Merkmal der Form A.

Die Ausführung in Festigkeitsklasse 8.8 eignet sich für Verschraubungen mit erhöhten mechanischen Anforderungen; die unveredelte; naturfarbene Oberfläche ist besonders passend für trockene Einsatzbereiche oder Bauteile, die später nachträglich beschichtet bzw. veredelt werden. Dadurch lässt sich die Schraube flexibel in Serienmontage, Instandhaltung und Sonderkonstruktionen integrieren, ohne Korrosionsschutz „mitzukaufen“, wenn er nicht benötigt wird.

Einsatzbereiche

Typisch ist der Einsatz überall dort, wo präzise Schraubverbindungen mit kleinem Sechskant und montagefreundlichem Zapfen benötigt werden und Korrosionsschutz nicht im Vordergrund steht.

• Maschinenbau und Vorrichtungsbau: Montage von Baugruppen mit definierter Kopfgeometrie und sicherer Verschraubung.
• Industrie- und Anlagenmontage: zuverlässige Verbindungselemente für Serien- und Reparaturverschraubungen.
• Fahrzeugtechnik und Werkstatt/Instandhaltung: vorteilhaft beim Ansetzen in vorgefertigte Gewinde durch den Zapfen.
• Metallbau: Verschraubungen in Konstruktionen, die später beschichtet oder veredelt werden.

Unterschiede der Varianten

Diese Produktreihe umfasst Varianten nach Gewindegröße und Länge (auswahlabhängig in der Typenübersicht). Innerhalb der Normfamilie wird außerdem zwischen Form A (mit Rille (Ri)) und Form B (mit Auslauf) unterschieden.

Ein weiterer praxisrelevanter Unterschied ist die Oberfläche: unveredelt; naturfarben für trockene Umgebungen bzw. spätere Beschichtung sowie galvanisch verzinkt als Variante mit zusätzlichem Korrosionsschutz.

Sicherheitsaspekte & Normen

Die DIN 561 regelt die Geometrie der Sechskantschraube mit Zapfen und kleinem Sechskant sowie die Ausführung als Form A mit Rille (Ri). Das stellt sicher, dass Form und wesentliche Merkmale standardisiert sind und in passenden Konstruktionen normgerecht eingesetzt werden können.

Die Festigkeitsklasse 8.8 steht für definierte mechanische Eigenschaften und ist bei der Auslegung der Schraubverbindung zu berücksichtigen. Im Einsatz bedeutet das insbesondere: passende Gegenstücke (Gewinde/Mutter), geeignete Auflageflächen sowie eine fachgerechte Montage, um Überlast und Beschädigungen am Gewinde zu vermeiden.

Technische Daten

Passende Artikel/Zubehör

Für eine zuverlässige Schraubverbindung sind passende Gegenstücke und Auflage-/Sicherungselemente praxisrelevant. Die folgenden Normteile sind sinnvolle Ergänzungen im TOMANRO-Sortiment.

• 8 Sechskantmutter DIN 934 (unveredelt; naturfarben) als passendes Gegenstück für Standardverschraubungen.
• Stahl 140HV Scheiben DIN 125 A (unveredelt; naturfarben) zur gleichmäßigen Kraftverteilung und zum Schutz der Auflagefläche.
• Federstahl Federring B DIN 127 (unveredelt; naturfarben) zur Sicherung gegen Losdrehen unter Vibration und wechselnder Belastung.
• 8.8 Schraube DIN 561 B als Normvariante, wenn statt Rille (Ri) ein Auslauf gefordert ist.
• 8.8 galv. verz. Schrauben DIN 561 A als Oberflächenvariante mit zusätzlichem Korrosionsschutz.
