Kleinsorge Ringschrauben DIN 580 - Niro

Die Ringschrauben nach DIN 580 in Niro von Kleinsorge sind normgerechte Lastaufnahmemittel zur dauerhaften Befestigung an Bauteilen (z. B. Motoren, Schaltschränke, Getriebe) und für deren sicheren Transport. Als Anschlagpunkt mit ringförmigem Kopf ermöglichen sie das Einhängen geeigneter Anschlagmittel (z. B. Ketten, Seile, Hebebänder) an einer definierten Gewindeverbindung.

Die Ausführung ist gesenkgeschmiedet und hochglanzpoliert; als Werkstoff sind Edelstahl A2 bzw. Edelstahl A4 angegeben. Die Kennzeichnung umfasst WK / Abmessung / WLL / Werkstoff / CE / Charge; auf Wunsch ist ein Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 verfügbar.

Einsatzbereiche

DIN 580 Ringschrauben werden eingesetzt, wenn an Bauteilen ein geeignetes Außengewinde bzw. eine passende Gewindebohrung/Adapterlösung für eine sichere, wiederkehrende Anschlagstelle vorhanden ist.

• Maschinenbau: Heben und Umsetzen von Aggregaten und Maschinenkomponenten
• Anlagenbau: Montage- und Wartungshübe an Baugruppen und Modulen
• Schaltschrankbau: Transport und Positionierung vormontierter Schaltschränke
• Instandhaltung: Servicearbeiten mit definierten Anschlagpunkten
• Transport & Logistik: Anschlagen von Bauteilen für Kran- und Hebezeugbetrieb

Unterschiede der Varianten

Varianten sind über das Gewinde (Nenngröße) sowie den Werkstoff (A2 bzw. A4) verfügbar; die WLL ist je Nenngröße definiert. Für diese Produktgruppe wurden Nenngrößen von M6 bis M24 angegeben.

• Werkstoff: Niro A2 (AISI 304) oder Niro A4 (AISI 316)
• Nenngrößen: M6, M8, M10, M12, M16, M20, M24
• WLL: abhängig von der Nenngröße (siehe Tabelle)

Sicherheitsaspekte & Normen

Normen und Einordnung

• DIN 580: regelt Bauform und Anforderungen für Ringschrauben als Anschlagpunkte.
• Maschinenrichtlinie 2006/42/EG: Ringschrauben und Ringmuttern werden als Lastaufnahmemittel klassifiziert und müssen entsprechend CE-gekennzeichnet sein.
• DIN EN 10204, 3.1: optionales Abnahmeprüfzeugnis für Material-/Prüfnachweise (sofern bestellt).

Sichere Anwendung im Hebebetrieb

• Nur verwenden, wenn Kennzeichnung und WLL eindeutig erkennbar sind; beschädigte oder korrodierte Bauteile nicht einsetzen.
• Ringschraube vollständig einschrauben und vollflächig auf der Auflagefläche anliegen lassen; Gewinde und Anlagefläche müssen sauber und unbeschädigt sein.
• Seitenzug und Abstützen des Anschlagmittels an Kanten/Last vermeiden; Last stets kontrolliert anheben und ruckfreie Belastung sicherstellen.
• Keine Veränderungen am Bauteil (z. B. schweißen, schleifen, Aufweiten); keine Überlastung.
• Regelmäßige Sichtprüfung vor Gebrauch und wiederkehrende Prüfung gemäß betrieblicher Vorgaben und Gefährdungsbeurteilung.

Arbeitsbereich

• Belastungsangabe: WLL im geradem Zug (variantenabhängig)
• Anwendungsbereich: Als Teil von Anschlagmitteln und als Lastaufnahmemittel

Technische Daten

• Ausführung: Gesenkgeschmiedet
• Kennzeichnung: WK / Abmessung / WLL / Werkstoff / CE / Charge
• Zeugnisse: Abnahmeprüfzeugnis nach DIN EN 10204, 3.1 (auf Wunsch)

Passende Artikel/Zubehör

Für praxisgerechte Anschlaglösungen sind passende Verbindungselemente und ergänzende Anschlagpunkte sinnvoll kombinierbar:

• Kleinsorge Ringmuttern DIN 582 – Niro als passende Ergänzung im selben Norm- und Werkstoffumfeld
• Schäkel als Verbindungselement zwischen Ringschraube und Anschlagmittel
• Anschlagketten, Anschlagseile oder Hebebänder passend zur geforderten WLL

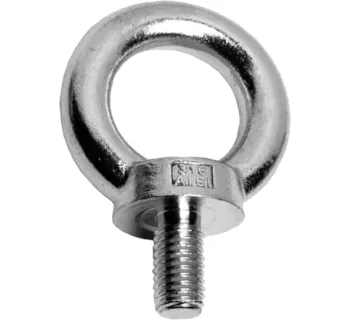

Produktansicht der Ringschraube DIN 580 in Niro zur schnellen Identifikation der Bauform.
