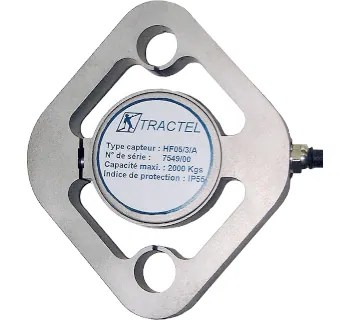

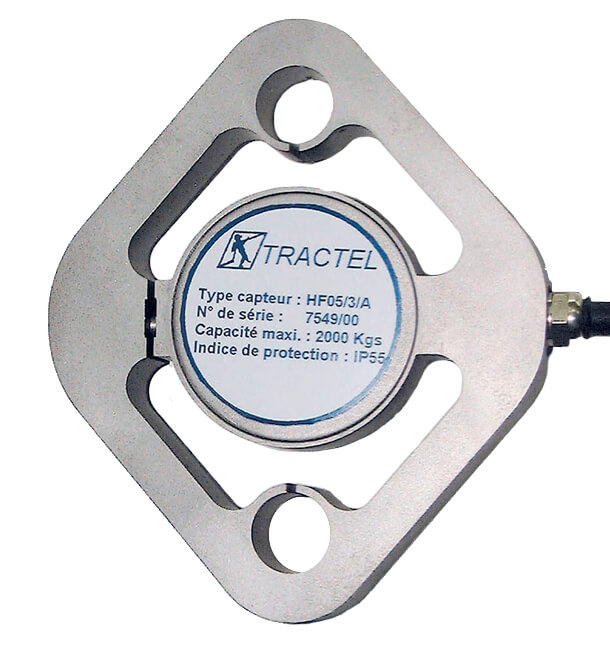

Tractel Lastbegrenzer dynasafe HF
Der Tractel Lastbegrenzer dynasafe HF ist ein mechanischer Lastbegrenzer, der bei Überschreitung eines Sollwertes über einen integrierten Microschalter ein Signal auslöst und damit z. B. zur Abschaltung bei Überlast oder als Warnung vor Schlaffseil genutzt werden kann.
- Mechanischer Lastbegrenzer mit Auslösung über Microschalter
- Zwei unabhängige Schwellwerte definierbar
- Lastbereiche: 500 daN, 1250 daN, 2000 daN, 3200 daN
- Platzsparender Einbau am toten Seilende (Lastseil bleibt unberührt)
- Für nachträgliche Einbauten besonders empfohlen
- Geringe Einbauhöhe – kaum Hubverlust
- Schutzart IP63
- Wiederholgenauigkeit 1 %
- Sicherheitsfaktor 5
- Inklusive 2 m vorverdrahtetem Stromkabel
Der Tractel Lastbegrenzer dynasafe HF ist ein mechanischer Lastbegrenzer, der bei Überschreitung eines Sollwertes über einen integrierten Microschalter ein Signal auslöst und damit z. B. zur Abschaltung bei Überlast oder als Warnung vor Schlaffseil genutzt werden kann.
- Mechanischer Lastbegrenzer mit Auslösung über Microschalter
- Zwei unabhängige Schwellwerte definierbar
- Lastbereiche: 500 daN, 1250 daN, 2000 daN, 3200 daN
- Platzsparender Einbau am toten Seilende (Lastseil bleibt unberührt)
- Für nachträgliche Einbauten besonders empfohlen
- Geringe Einbauhöhe – kaum Hubverlust
- Schutzart IP63
- Wiederholgenauigkeit 1 %
- Sicherheitsfaktor 5
- Inklusive 2 m vorverdrahtetem Stromkabel
Informationen: Lastbegrenzer dynasafe HF
Der Tractel Lastbegrenzer dynasafe HF ist ein mechanischer Lastbegrenzer, der bei Überschreitung eines vorgegebenen Sollwertes ein Signal erzeugt. Unter Zug am Seil verformt sich das Metallgehäuse, bis ein Kontakt über einen integrierten Microschalter ausgelöst wird.
Der ausgelöste Kontakt kann je nach Anwendung genutzt werden, beispielsweise als Abschaltung bei einer Überlastung oder als Warnung vor einem Schlaffseil. Mit dem dynasafe HF lassen sich zwei unabhängige Schwellenwerte definieren.
Die Wägezelle wird äußerst platzsparend zwischen der Keilklemme des toten Seilendes und der wippenden Aufhängung am Kran befestigt. Dadurch bleibt das Lastseil von der Lastbegrenzung unberührt, und die Lösung wird für nachträgliche Einbauten als besonders empfehlenswert beschrieben.
Einsatzbereiche
Der dynasafe HF ist für Anwendungen geeignet, in denen die Seilzugkraft bzw. Last am Kran überwacht und bei Grenzwertüberschreitung ein Signal zur Prozesssteuerung genutzt werden soll. Typische Einsatzfelder sind:
- Kranbetrieb: Lastbegrenzung über definierte Schwellwerte (z. B. Abschaltung bei Überlast)
- Industrie & Montage: Sicherheitsrelevante Lastüberwachung an Seilsystemen mit totem Seilende
- Wartung/Retrofit: Nachrüstung an bestehenden Anlagen, wenn eine platzsparende Einbaulösung gefragt ist
- Betriebsüberwachung: Warnsignal bei Zuständen wie Schlaffseil (Anwendungsbeispiel)
Unterschiede der Varianten
Es sind Varianten mit unterschiedlichen Lastbereichen verfügbar. Die Auswahl richtet sich nach dem geforderten Grenzwertniveau bzw. der zu überwachenden Seilzugkraft.
Variantenübersicht
| Ausführung | Lastbereich | Artikel-Nr. |
|---|---|---|
| 05-1/A/AL | 500 daN | 207298 |
| 05-2/A/AL | 1250 daN | 207308 |
| 05-3/A/AL | 2000 daN | 207318 |
| 05-4/A/AL | 3200 daN | 207328 |
Technische Beschreibung
Arbeitsbereich
Der Arbeitsbereich ist die Überwachung der Seilzugkraft am toten Seilende im jeweiligen Lastbereich der Ausführung sowie das Auslösen eines Signals bei Grenzwertüberschreitung.
Qualitätsmerkmale
| Schwellwerte | Zwei unabhängige Schwellwerte definierbar |
|---|---|
| Kontaktprinzip | Auslösung über integrierten Microschalter bei Gehäuseverformung unter Zug |
| Einbau | Für nachträglichen Einbau geeignet |
| Einbauhöhe | Geringe Einbauhöhe, somit kaum Hubverlust |
| Schutzart | IP63 |
| Temperaturbereich | -30 °C bis 80 °C |
| Wiederholgenauigkeit | 1 % |
| Sicherheitsfaktor | 5 |
Bedienerfreundlichkeit
Für die Einstellung ist am Gerät eine Einstellschraube benannt, und die Adapter-/Einbauteile sind in der Komponentenbeschreibung klar zugeordnet (u. a. Keil-Endklemme, Lastbolzen, gelagerte Aufhängung). Das unterstützt eine strukturierte Montage im vorgesehenen Einbaupunkt am toten Seilende.
Lieferumfang
Inklusive 2 m vorverdrahtetem Stromkabel.
Sicherheitsaspekte & Normen
Der dynasafe HF ist für sicherheitsrelevante Überwachungsaufgaben im Seilsystem vorgesehen: Bei Überschreitung eines Sollwertes wird ein Signal erzeugt, das je nach Anlagenkonzept beispielsweise als Abschaltung bei Überlast oder als Warnung vor Schlaffseil genutzt werden kann. Für den sicheren Einsatz ist entscheidend, dass der Lastbereich passend zur Anwendung gewählt wird und die Integration in den Steuerkreis fachgerecht erfolgt.
Normen: keine Normangabe gefunden.
Passende Artikel/Zubehör
- Tractel Lastbegrenzer dynasafe™ Mecha – elektromechanische Alternative für Lastbegrenzungsaufgaben am toten Seilende.
- Tractel Anschlagpunkttester dynaplug – Prüfgerät zur Messung von Ankerkraft/Zugkraft in Baumaterialien bei Anschlagpunktprüfungen.
- Lastmessgeräte – Geräteübersicht zur Lastmessung und Lastkontrolle im Hebe- und Förderbetrieb.
Links & Downloads
Varianten und technische Basisinfos ansehen.
Ausführung 500 daN im Detail öffnen.
Ausführung 3200 daN im Detail öffnen.
Kurzüberblick als PDF herunterladen.
Alternative Bauart vergleichen.
Passendes Prüfgerät für Anschlagpunkte ansehen.
Weitere Geräte zur Lastmessung entdecken.

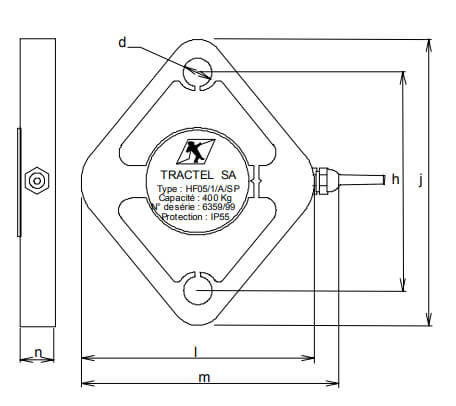

Abmessungen Lastbegrenzer dynasafe HF
| Lastbegrenzer dynasafe HF | Lastbereich (daN) | d (mm) | h (mm) | j (mm) | l (mm) | m (mm) | n (mm) |
|---|---|---|---|---|---|---|---|
