Tractel Lastbegrenzer dynasafe™ Mecha

Einsatzbereiche

Der dynasafe™ Mecha wird zur Lastbegrenzung und Überlastsicherung an Hebezeugen eingesetzt, insbesondere an Laufkranen kleiner bis mittlerer Tragfähigkeit sowie an Seilzug-Anwendungen mit festem Seilverlauf und definiertem toten Seilstrang. Typische Einsatzfelder sind:

• Industriekrane und Werkstattkrane mit Drahtseil-Hubwerk
• Instandhaltung und Service (Nachrüstung/Ergänzung von Überlastschutzfunktionen)
• Produktion und Montage, wenn wiederkehrende Hebevorgänge definierte Lastgrenzen erfordern
• Logistik und Materialfluss mit sicherheitsrelevanter Hubbegrenzung im Steuerkreis

Unterschiede der Varianten

Für den dynasafe™ Mecha sind Varianten nach Lastbereich, Seil-Ø und Gewicht verfügbar (Modelle 3.2, 7, 12).

Hinweis zur Auswahl: Die Modellauswahl erfolgt über die Gesamt-Hubkraft, die Anzahl der Stränge (Kraft pro Strang) sowie den Drahtseil-Durchmesser. Der dynasafe™ Mecha wird dabei auf dem relevanten Seilstrang dimensioniert.

Sicherheitsaspekte & Normen

Der dynasafe™ Mecha ist als Lastbegrenzer Bestandteil einer sicherheitsrelevanten Funktion zur Überlastbegrenzung an Hebeanlagen. Im Betrieb ist entscheidend, dass der Schaltkontakt korrekt in den Steuerkreis (typisch mit Endschalter „Auf“) eingebunden wird und die Abschaltung so ausgeführt ist, dass bei Überlast das sichere Stoppen der Hubbewegung erreicht wird.

Im Flyer wird die Maschinenrichtlinie 2006/42/EG als Bezugsrahmen genannt. Das bedeutet im Einsatzkontext: Der Lastbegrenzer ist als Komponente für Maschinen/Hebezeuge zu betrachten und muss im Rahmen der Gesamtrisikobeurteilung der Anlage korrekt ausgewählt, montiert, eingestellt und geprüft werden (inkl. Funktionsprüfung der Schwellwerte und des Rückstellverhaltens).

• Hysterese/Rückstellung: Automatische Rückstellung, sobald die Seilspannung 200 daN unter den Schwellwert sinkt.
• Schwellwerte: Steuerung von einem oder zwei Auslösepunkten; zwei Überlastpunkte können separat eingestellt werden.
• Einbauposition: Montage am toten Seilstrang nahe Festpunkt; Kabelaustritt nach oben.
• Kollisionsschutz: Sicherstellen, dass die Hakenflasche am oberen Endschalter das Gerät nicht berührt und das Gerät nicht mit der Kranstruktur kollidiert.

Technische Merkmale

Bedien- und Einstelllogik: Die Schwellwerte werden mechanisch über die Position eines verstellbaren Bolzens eingestellt; das System ist für robuste, praxisnahe Anwendungen ausgelegt und stellt nach Entlastung des Drahtseils automatisch zurück.

Montage- und Inbetriebnahmehinweise (praxisnah)

• Vormontage: Je nach Seildurchmesser und zulässiger Traglast müssen Kompressionsbolzen und Klemmschrauben vormontiert bzw. passend positioniert werden.
• Montagezustand: Montage auf dem völlig unbelasteten Drahtseil; Kabelaustritt nach oben.
• Funktionsprüfung: Hubbewegung bis zum oberen Endschalter ausführen und prüfen, dass die Hakenflasche nicht am Gerät anstößt; Endschalter ggf. so einstellen, dass ausreichend Abstand gewährleistet ist.
• Schwellwerte: Bei Nutzung von zwei Schwellwerten: Schaltschwellen getrennt einstellen und die Rückstellung (Hysterese) im Betriebsablauf verifizieren.

Passende Artikel/Zubehör

• Tractel dynasafe HF 05-4/A/AL – Alternative/Ergänzung als Lastbegrenzer mit zwei unabhängigen Schwellwerten (TOMANRO-Produktseite vorhanden).
• Elektrokettenzüge – typische Hebezeug-Kategorie, bei der Überlastbegrenzung im Steuerkreis relevant ist.
• Hebelzüge und Handseilwinden – ergänzende Hebe-/Zugtechnik im Umfeld von Montage und Instandhaltung.

Produktabbildung

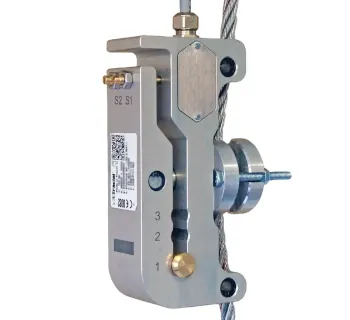

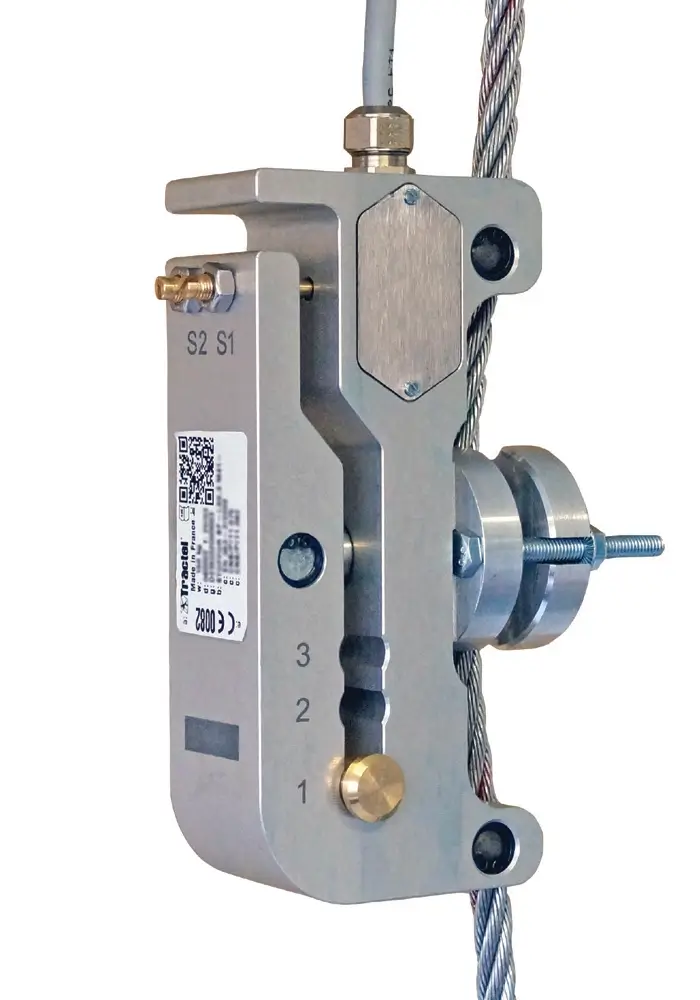

Die Abbildung unterstützt die Einordnung von Einbauposition, Klemmbereich und Kabeleinführung bei der Montage am Drahtseil.
