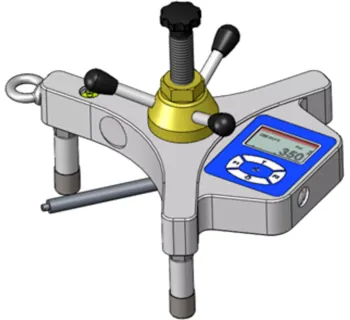

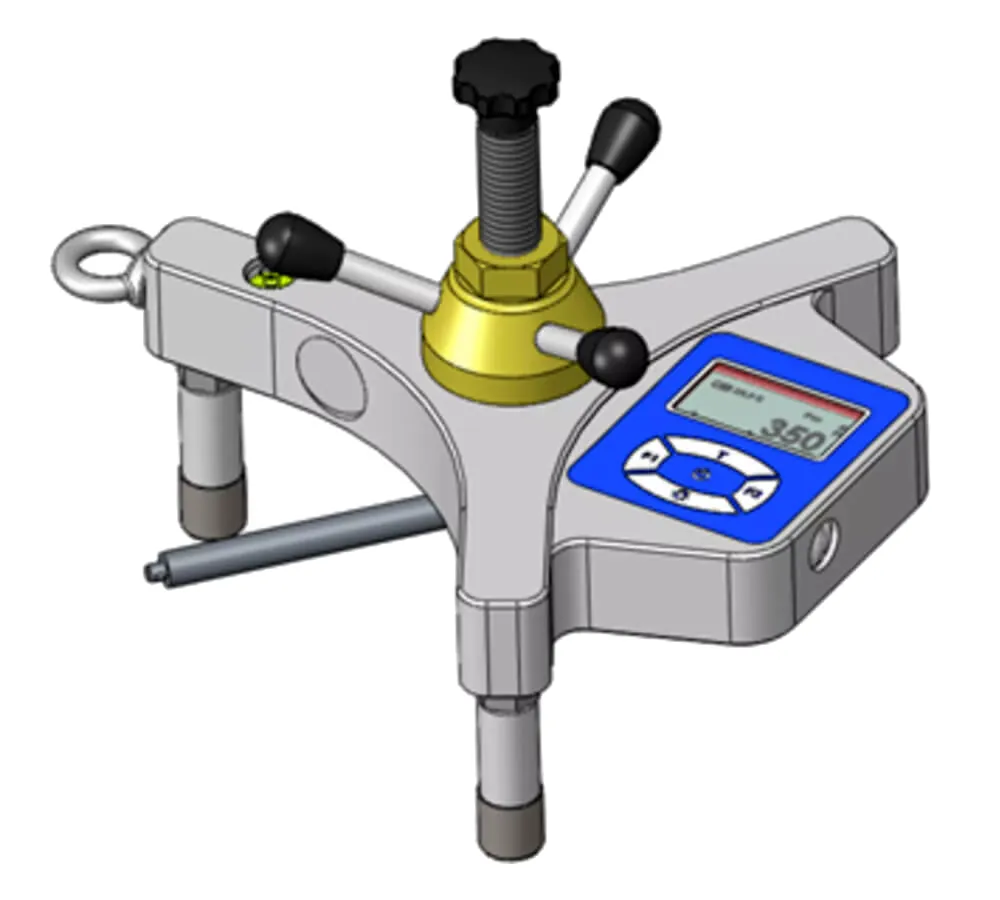

Tractel Anschlagpunkttester dynaplug
Der Tractel Anschlagpunkttester dynaplug ist ein Anschlagpunkt-Tester mit elektronischer Messzelle zur Messung der Ankerkraft/Zugkraft in Baumaterialien und zur Prüfung von Anschlagpunkten in Varianten mit Lastbereichen bis 1500 daN, 2500 daN oder 5000 daN.
- Lastbereiche: 1500 daN, 2500 daN oder 5000 daN
- Elektronische Messzelle zur Messung der Ankerkraft/Zugkraft
- Stativ-Bauform zur Minimierung des Einflusses auf das Material um die Befestigung
- 2 automatische Messprogramme: 5 kN/15 sek. und 10 kN/3 min
- Automatische rechtwinklige Ausrichtung des Geräts zur Zugrichtung
- Adapterbefestigung per Steckstift
- Öse zum Anhängen (z. B. am Auffanggurt)
- Gewicht: ca. 8.1 kg (HF 44-1/44-2) oder ca. 26 kg (HF 44-3)
- Normbezug: entspricht EN 795 (Angabe)
Artikel-Nr.:
Der Tractel Anschlagpunkttester dynaplug ist ein Anschlagpunkt-Tester mit elektronischer Messzelle zur Messung der Ankerkraft/Zugkraft in Baumaterialien und zur Prüfung von Anschlagpunkten in Varianten mit Lastbereichen bis 1500 daN, 2500 daN oder 5000 daN.
- Lastbereiche: 1500 daN, 2500 daN oder 5000 daN
- Elektronische Messzelle zur Messung der Ankerkraft/Zugkraft
- Stativ-Bauform zur Minimierung des Einflusses auf das Material um die Befestigung
- 2 automatische Messprogramme: 5 kN/15 sek. und 10 kN/3 min
- Automatische rechtwinklige Ausrichtung des Geräts zur Zugrichtung
- Adapterbefestigung per Steckstift
- Öse zum Anhängen (z. B. am Auffanggurt)
- Gewicht: ca. 8.1 kg (HF 44-1/44-2) oder ca. 26 kg (HF 44-3)
- Normbezug: entspricht EN 795 (Angabe)
Informationen: Anschlagpunkttester dynaplug
Der dynaplug von Tractel ist ein Anschlagpunkt-Tester in Form einer elektronischen Messzelle, der zur Messung der Ankerkraft bzw. Zugkraft in Baumaterialien eingesetzt wird. Das System dient dazu, die Tragfähigkeit bzw. den sicheren Zustand von Anschlagpunkten im praktischen Einsatz zu prüfen, indem definierte Zugkräfte auf die Befestigung aufgebracht und mess- bzw. reproduzierbar ausgewertet werden.
Das Werkzeug ist als Stativ ausgeführt und wurde laut Produktbeschreibung so entwickelt, dass der Einfluss auf das Material um die Befestigung herum minimiert wird. Für die Anwendung stehen 2 automatische Messprogramme zur Verfügung, die über die integrierte Elektronik definierte Belastungen aufbringen und halten können.
Einsatzbereiche
Der Tractel dynaplug wird überall dort eingesetzt, wo Anschlagpunkte in der Praxis überprüft oder dokumentiert werden müssen. Typische Anwendungen sind:
- Arbeiten in der Höhe: Prüfung von Anschlagpunkten vor Nutzung im Rahmen von Absturzsicherungskonzepten
- Bau & Montage: Funktions- und Tragfähigkeitsprüfung von Befestigungen in Bauwerken und Bauteilen
- Industrie & Instandhaltung: wiederkehrende Kontrollen von Anschlagpunkten an Anlagen, Bauwerken und Arbeitsbereichen
- Facility Management: Prüf- und Nachweisdokumentation für Anschlagpunkte an Gebäuden und technischen Einrichtungen
- Sicherheits- und Prüfdienstleister: mobile Prüfung im Rahmen von Inspektions- und Wartungsleistungen
Technische Beschreibung
Arbeitsbereich / Greifbereich
Der Arbeitsbereich umfasst die Messung von Zugkräften bzw. die Prüfung der Ankerkraft an Anschlagpunkten in Baumaterialien innerhalb des jeweiligen Lastbereichs der gewählten Ausführung. Ein klassischer Greifbereich ist bei diesem Mess- und Prüfsystem nicht anwendbar.
Varianten & Lastbereiche
| Ausführung | Lastbereich | Gewicht | Artikel-Nr. |
|---|---|---|---|
| HF 44-1 LPT | 1500 daN | ca. 8.1 kg | 190028 |
| HF 44-2 LPT | 2500 daN | ca. 8.1 kg | 190038 |
| HF 44-3 LPT | 5000 daN | ca. 26 kg | 190048 |
Qualitätsmerkmale & Funktionen
| Einsatz | Zur Messung der Zugkraft in Baumaterialien |
|---|---|
| Messprinzip | Elektronische Messzelle zur Messung der Ankerkraft |
| Bauform | Stativ-Form zur Minimierung des Einflusses auf das Material um die Befestigung |
| Programme | 2 automatische Messprogramme (5 kN/15 sek. & 10 kN/3 min) |
| Ausrichtung | Automatische rechtwinklige Ausrichtung des Geräts zur Zugrichtung |
| Adapterbefestigung | Befestigung der Adapter am Gerät mittels Steckstift |
| Handling | Öse am Gerät, um es z. B. an den Auffanggurt anzuhängen |
Sicherheitsaspekte & Normen
Der dynaplug wird zur Prüfung von Anschlagpunkten eingesetzt und unterstützt damit die sicherheitsrelevante Beurteilung, ob ein Anschlagpunkt eine definierte Zugkraft aufnehmen kann. Für die Durchführung von Prüfungen ist entscheidend, dass die Prüfung fachgerecht geplant und dokumentiert wird, der Prüfaufbau stabil ist und der gewählte Lastbereich zur vorgesehenen Prüflast passt.
Für das Gerät ist die Angabe entspricht der Norm EN 795 genannt. EN 795 ist eine Norm im Kontext von Anschlageinrichtungen für persönliche Schutzausrüstung gegen Absturz; im praktischen Einsatz bedeutet der Normbezug, dass der Tester für Prüf- und Beurteilungsszenarien rund um Anschlagpunkte vorgesehen ist, bei denen normorientierte Anforderungen und Prüfkonzepte eine Rolle spielen.
Passende Artikel/Zubehör
- Tractel Anschlagpunkttester Testplatte TA – Bruchlast-Testplatte zur Überprüfung der Tragfähigkeit eines Anschlagpunktes (Einwegprodukt, Sicherung des Zugkraftsystems nach Bruch des Mittelteils beschrieben).
Links & Downloads
Variantenübersicht und Produktbeschreibung auf TOMANRO.
Detaildaten zur Ausführung mit 1500 daN Lastbereich.
Detaildaten zur Ausführung mit 2500 daN Lastbereich.
Detaildaten zur Ausführung mit 5000 daN Lastbereich.
Kurzüberblick als PDF zum dynaplug.
Passendes Prüf-Zubehör zur Tragfähigkeitsprüfung.
Kurzüberblick als PDF zur Testplatte TA.
