Tractel Spannkraftmesser dynarope HF
Der Tractel Spannkraftmesser dynarope™ HF ist ein Präzisionsgerät zur Messung von Zugkräften in gespannten Seilen und Kabeln mit Wägezelle, Dehnungsmesstreifen, Mikroprozessor und Digitalanzeige, wobei im Standard-Modus bei korrekt eingegebenen Seilparametern eine Präzision von ± 2.5% angegeben ist.
- Messung von Zugkräften in gespannten Seilen und Kabeln
- Präzision im Standard-Modus: ± 2.5% (bei korrekt eingegebenen Seilparametern)
- 2 Varianten als komplett Set
- Messbereich 2-50 daN bei Seil-Ø 5-13 mm (Variante 36-1 LPT)
- Messbereich 4-200 daN bei Seil-Ø 9-28 mm (Variante 36-2 LPT)
- Arbeitsbereich über Seil-Ø definiert (variantenabhängig)
- Messprinzip: Wägezelle mit Dehnungsmesstreifen und Mikroprozessor
- Digitalanzeige zur direkten Messwertausgabe
- Kalibrierung über Seilparameter; benutzerdefiniert empfohlen bei nicht gelisteten Seilen
für Seil-Ø
Artikel-Nr.:
Der Tractel Spannkraftmesser dynarope™ HF ist ein Präzisionsgerät zur Messung von Zugkräften in gespannten Seilen und Kabeln mit Wägezelle, Dehnungsmesstreifen, Mikroprozessor und Digitalanzeige, wobei im Standard-Modus bei korrekt eingegebenen Seilparametern eine Präzision von ± 2.5% angegeben ist.
- Messung von Zugkräften in gespannten Seilen und Kabeln
- Präzision im Standard-Modus: ± 2.5% (bei korrekt eingegebenen Seilparametern)
- 2 Varianten als komplett Set
- Messbereich 2-50 daN bei Seil-Ø 5-13 mm (Variante 36-1 LPT)
- Messbereich 4-200 daN bei Seil-Ø 9-28 mm (Variante 36-2 LPT)
- Arbeitsbereich über Seil-Ø definiert (variantenabhängig)
- Messprinzip: Wägezelle mit Dehnungsmesstreifen und Mikroprozessor
- Digitalanzeige zur direkten Messwertausgabe
- Kalibrierung über Seilparameter; benutzerdefiniert empfohlen bei nicht gelisteten Seilen
Informationen: Spannkraftmesser dynarope HF
Der Spannkraftmesser dynarope™ HF von Tractel ist ein Präzisionsgerät zur Messung von Zugkräften in gespannten Seilen und Kabeln. Das Messgerät wird direkt am Seil/Kabel angesetzt; eine integrierte Wägezelle erzeugt dabei ein Signal, das proportional zur anliegenden Kraft ist.
Da Seile und Kabel sich je nach Material, Durchmesser, Aufbau und weiteren Eigenschaften unterscheiden, wird das System über Seilparameter kalibriert. Im Standard-Modus wird eine Präzision von ± 2.5% erreicht (bei korrekt eingegebenen Parametern).
Die dynarope HF Ausführung ist für praxisnahe Spannungsmessungen ausgelegt, ohne das Seil/Kabel demontieren zu müssen: Die Spannung wird über Dehnungsmesstreifen erfasst, ein Mikroprozessor verarbeitet die Werte und gibt sie über eine Digitalanzeige aus. Eine vorinstallierte Datenbasis unterstützt die Auswahl gängiger Seil-/Kabeltypen; ist das Zielseil nicht enthalten, wird eine benutzerdefinierte Kalibrierung empfohlen.
Einsatzbereiche
Der dynarope™ wird zur Spannungsmessung eingesetzt, wenn Zugkräfte in installierten Seilen/Kabeln zuverlässig überprüft und dokumentiert werden sollen.
- Antennendrähte und Abspannungen: Kontrolle der Vorspannung bei Aufbau, Wartung und wiederkehrenden Prüfungen.
- Hängebrücken und Seilkonstruktionen: Plausibilitäts- und Vergleichsmessungen an tragenden bzw. abspannenden Seilelementen.
- Elektronik / technische Installationen: Spannungsprüfung an gespannten Leitungen, Drähten oder Zuggliedern in Baugruppen.
- Segelschiffe / Rigging: Trimm- und Kontrollmessungen an stehenden Wanten/Abspannungen (je nach Seil-Ø und Messbereich).
Unterschiede der Varianten
Für den dynarope HF sind zwei Varianten gelistet. Sie unterscheiden sich im Lastbereich, im zulässigen Seil-Ø (Arbeitsbereich) sowie im Gewicht.
| Variante | Messbereich (Lastbereich) | Arbeitsbereich (für Seil-Ø) | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| 36-1 LPT (komplett Set) | 2-50 daN | 5-13 mm | ca. 8 kg | 187938 |
| 36-2 LPT (komplett Set) | 4-200 daN | 9-28 mm | ca. 11 kg | 187948 |
Bedienerfreundlichkeit
Die dynarope HF Varianten sind als handlich und leicht beschrieben und für den mobilen Einsatz ausgelegt. Die Montage wird als schnell und einfach angegeben, was insbesondere bei häufigen Kontrollmessungen an wechselnden Messstellen Vorteile bietet.
- Schnell und einfach zu montieren – zügiges Ansetzen am gespannten Seil/Kabel für Kontrollmessungen.
- Bedienerfreundlich – Messwertausgabe über Digitalanzeige (Mikroprozessor-gestützt).
- Kalibrierbar über Seilparameter bzw. Seilauswahl aus einer vorinstallierten Datenbasis (empfohlen: benutzerdefinierte Kalibrierung, wenn das Zielseil nicht enthalten ist).
Sicherheitsaspekte
Bei Arbeiten an gespannten Seilen und Kabeln bestehen grundsätzlich Risiken durch hohe gespeicherte Energie (z. B. schnelles Entspannen, Rückschnappen, Seilbruch). Messungen sind so zu planen, dass Gefährdungen für Personal minimiert werden.
- Messung nur durch unterwiesenes Personal; Arbeitsbereich absichern und den direkten Wirkbereich gespannter Seile meiden.
- Nur innerhalb des angegebenen Arbeitsbereichs (Seil-Ø) und Messbereichs (Lastbereich) einsetzen, um Fehlmessungen und Überbeanspruchung zu vermeiden.
- Für reproduzierbare Ergebnisse: korrekte Seilparameter wählen und die Kalibrierung an den tatsächlichen Seiltyp anpassen; bei unbekannten/sondertypischen Seilen Kalibrierung durchführen lassen.
Technische Beschreibung
Der dynarope™ HF dient zur Ermittlung der Zugkraft in einem gespannten Seil/Kabel ohne Demontage. Die Spannung wird über Dehnungsmesstreifen im Sensor erfasst; ein Mikroprozessor interpretiert den Messwert und gibt ihn digital aus.
Für die Genauigkeit ist die Auswahl bzw. Eingabe der korrekten Seileigenschaften entscheidend. Die Kalibrierung erfolgt über Seilparameter (z. B. Material, Durchmesser, Aufbau); im Standard-Modus wird eine Präzision von ± 2.5% genannt.
| Merkmal | Angabe |
|---|---|
| Anwendung | Messung von Zugkräften in gespannten Seilen/Kabeln |
| Kalibrierung | Über Seilparameter; Standard-Modus ± 2.5% |
| Arbeitsbereich | Je Variante über Seil-Ø definiert (siehe Variantentabelle) |
| Messbereich | Je Variante über Lastbereich definiert (siehe Variantentabelle) |
| Gewicht | Je Variante (siehe Variantentabelle) |
Lieferumfang
Keine Angabe gefunden.
Passende Artikel/Zubehör
- Kalibrierung (zur Datenvervollständigung): sinnvoll, wenn das zu messende Seil/Kabel nicht in der vorinstallierten Datenbasis enthalten ist oder wenn Vergleichsmessungen projektbezogen abgesichert werden sollen.
- Digitale Auswertung/Ablesegerät (HF 87, in Kombination mit dynarope™): zur Messwertauswertung und Dokumentation (z. B. Archivierung von Messdatum/Umgebungsdaten) – sofern projektseitig erforderlich.
Abbildung

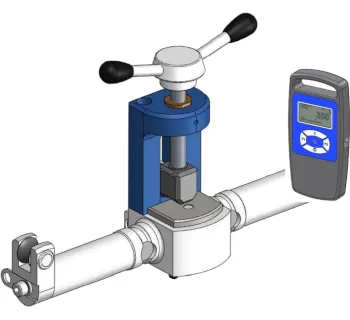

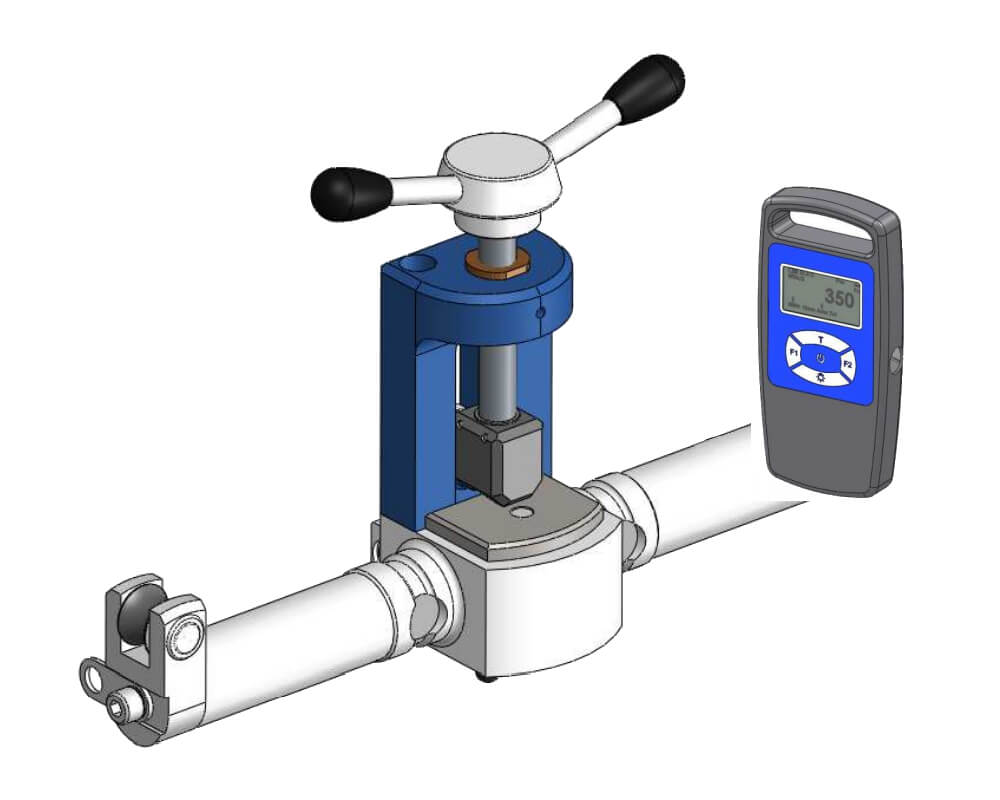

Die Abbildung zeigt den prinzipiellen Aufbau (Messgerät am Seil/Kabel sowie digitale Anzeige) und erleichtert die Zuordnung der Variante im Einsatz.
