Köster Akkuschrauberwinde WA

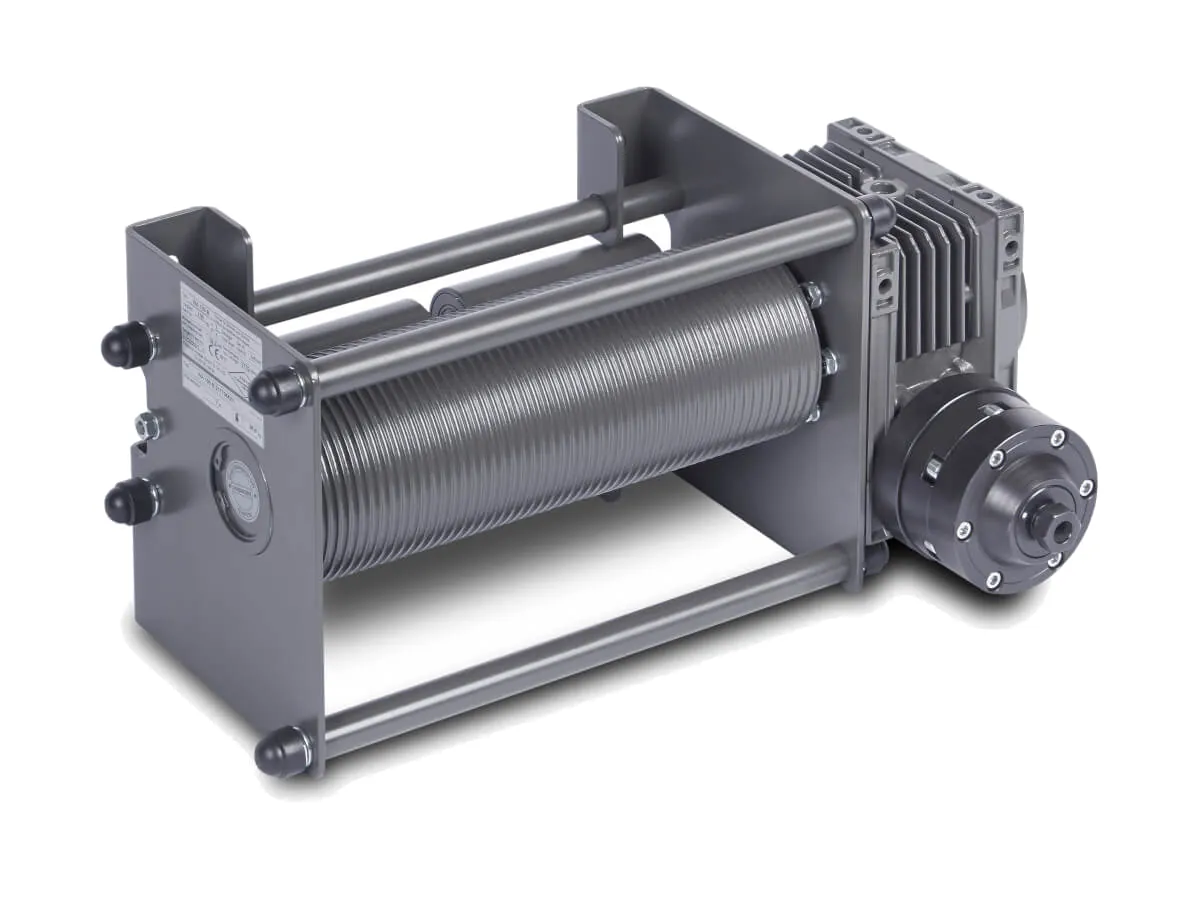

Die Akkuschrauberwinde der WA-Serie ist eine netzunabhängige Seilwinde, die über Akkuschrauber oder Bohrmaschine betrieben wird und sich besonders für temporäre oder schwer zugängliche Einsatzorte eignet. Je nach Ausführung ist sie als Bühnenwinde nach DGUV Vorschrift 17 (z. B. WA 100 B / WA 200 B) oder als spezielle Medien-/Punktzugwinde (WA 250 B) verfügbar.

Produktbeschreibung

Der Antrieb erfolgt über einen Sechskant-Antriebszapfen (Schlüsselweite SW 22) und ist nur mit Drehmomentbegrenzung zulässig: Die Drehmomentbegrenzung übernimmt die Funktion einer Überlastsicherung und ist auf den jeweils erforderlichen Minimalwert einzustellen. Das selbsthemmende Schneckengetriebe dient als Haltefunktion zum sicheren Halten der gehobenen Last.

Für zusätzliche Betriebssicherheit verfügen WA 100 B und WA 200 B über eine handbetätigte Scheibenbremse, die den Nachlauf begrenzen kann; die Sicherheitsfunktion zum Halten der Last wird dabei laut Beschreibung durch das dynamisch selbsthemmende Schneckengetriebe realisiert. Die Seiltrommel ist gerillt (linksgängige Rillung) und für einlagiges Wickeln vorgesehen; dadurch wird eine definierte Seilablage unterstützt und (je nach Ausführung) auch mehrseiliger Betrieb ermöglicht.

Einsatzbereiche

• Bühnentechnik / Veranstaltungstechnik: Heben und Senken von szenischen Elementen, Dekorationen oder Installationen (WA 100 B / WA 200 B / WA 250 B je nach Bedarf).
• Werbung / Messebau: netzunabhängiges Abhängen von Werbebannern, Plakaten oder Demowänden (typisch WA 250 B).
• Technischer Service / temporäre Aufbauten: Hebe-/Senkaufgaben ohne feste Stromversorgung (programmspezifisch auch WA 250 nach DGUV Vorschrift 54).

Varianten & Unterschiede

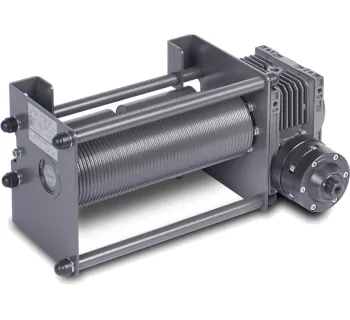

WA 100 B / WA 200 B

Diese Ausführungen sind als Bühnenwinde nach DGUV Vorschrift 17 ausgeführt, werden wandmontiert betrieben (Seilabgang nach oben oder unten) und sind für mehrseiligen Betrieb ausgelegt (ausführungsabhängig). Der Antrieb darf 1300 U/min nicht überschreiten; ein Antrieb (Akkuschrauber/Bohrmaschine) ist laut Beschreibung nicht im Lieferumfang enthalten.

WA 250 B

Die WA 250 B ist eine netzunabhängige Medien-/Punktzugwinde für den Bühnen- und Entertainment-Bereich und bietet zusätzlich integrierte Sicherheitsfunktionen wie Doppelbremssystem (voneinander unabhängig), Endschalterbegrenzung und Überlastkontrolle. Sie ist als kompakte, senkrechte Bauform mit einlagiger Seilaufnahme und variabler Trommellänge beschrieben und darf nicht mit Schlagschrauber betrieben werden.

Hinweis: WA 250

Die WA 250 ist eine separate Ausführung innerhalb des Programms zum Heben/Senken von Lasten nach DGUV Vorschrift 54 (BGV D8) und ist konstruktiv u. a. für 2 Seillagen (Hub bis 12 m) ausgelegt; der Antrieb ist auf maximal 600 U/min begrenzt.

Sicherheitsaspekte & Normen

Normativer Rahmen

DGUV Vorschrift 17 gilt für Veranstaltungs- und Produktionsstätten für szenische Darstellung und ist damit relevant für den Einsatz von Bühnenwinden in entsprechendem Umfeld. DGUV Vorschrift 54 beschreibt Anforderungen u. a. an Winden, Hub- und Zuggeräte für das Heben/Senken von Lasten (Anwendungsrahmen der WA 250).

Sicherheitsrelevante Produktmerkmale (auszugsweise, aus der Beschreibung)

• Drehmomentbegrenzung am Antrieb als Überlastsicherung; Betreiber muss sicherstellen, dass Nenntraglast inkl. Lastaufnahme- und Anschlagmittel nicht überschritten wird.
• Selbsthemmendes Schneckengetriebe als Haltefunktion; bei WA 100 B / WA 200 B zusätzlich handbetätigte Scheibenbremse zur Begrenzung des Nachlaufs.
• Seilführung: einlagiges Wickeln (definierte Ablage); linksgängige Rillung → laut Beschreibung rechtsschlägige Drahtseile verwenden.
• Seilauswahl: Es dürfen nur Drahtseile mit mindestens 10-facher Sicherheit (Mindestbruchkraft zu Nenntraglast) und mit gültigem Prüfzeugnis eingesetzt werden; regelmäßige Sicht-/Zustandskontrolle ist gefordert.
• WA 250 B: Doppelbremssystem (voneinander unabhängig), Endschalterbegrenzung und Überlastkontrolle als integrierte Sicherheitsfunktionen.

Montagehinweise

Die Wandmontage erfolgt über rückseitige Bohrungen; die Winde ist an allen 4 Punkten fest zu verankern. Empfohlen wird die Befestigung an Stahlträgern mit Sechskantschrauben M12 und mindestens Festigkeitsklasse 5.6; alternativ ist die Befestigung mit geeigneten Dübeln auf Beton/Mauerwerk beschrieben (Befestigungsmaterial bauseits, nicht im Lieferumfang).

Technische Daten

Bühnen-Akkuschrauberwinden (DGUV Vorschrift 17)

WA 250 (DGUV Vorschrift 54)

Passende Artikel/Zubehör

• Köster Seilrolle WZ: zur definierten Seilführung und Richtungsänderung im Aufbau (ausführungsabhängig).
• Köster Drahtseilrollenbock WZ: robuste Rollenböcke für die Drahtseilführung (ausführungsabhängig).
• Köster schwenkbare Seilrollen WZ 412: schwenkbare Umlenkung zur Anpassung an wechselnde Seilverläufe (ausführungsabhängig).
