Elektroseilwinde THETA

PFAFF Elektroseilwinde THETA

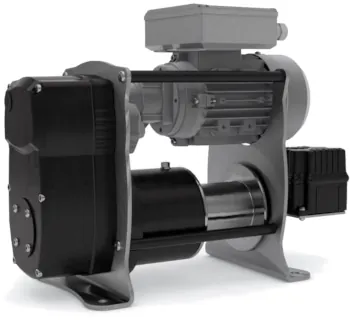

Die PFAFF Elektroseilwinde THETA ist eine kompakte Trommelwinde zur Konsolbefestigung für Hub- und Abhängaufgaben mit hoher Betriebssicherheit durch eine vom Antrieb getrennt wirkende Doppelsicherheitsbremse. Sie entspricht DGUV V54 (BGV D8), bietet eine Sonderfreigabe für das statische Abhängen von Lasten über Personen (bei seltenen Hubbewegungen) und wird funktionsfähig geliefert, jedoch ohne Seil.

Tragfähigkeit 100 kg (1. Lage) mit bis zu 10.0 m nutzbarer Seillänge (oberste Lage)
Doppelsicherheitsbremse (mechanisch, vom Antrieb getrennt) für sicheren Last-Halt
Entspricht DGUV V54 (BGV D8)
Sonderfreigabe: statisches Abhängen über Personen (bei seltenen Hubbewegungen)
Endschalter (oben/unten) und Hängetaster mit NOT-AUS
230 V / 50 Hz, 0.12 kW, IP55, 40 % Einschaltdauer
Lebensdauergeschmiertes Getriebe und kompakte, montagefreundliche Bauform

1 Artikel → Elektroseilwinde THETA

Elektroseilwinde THETA

max. Seilzugkraft 1. Lage
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seildurchmesser
Artikel-Nr.:

Preis

exkl. 19% MwSt.

Lieferung frei Haus

(innerhalb Deutschlands)

Lieferzeit: ca. 1 Woche

1 - 1

Lieferzeit: ca. 1 Woche

1 - 1

Elektroseilwinde THETA 100kg

max. Seilzugkraft 1. Lage 100 kg

Nutzbare Seillänge 1. Lage 2.9 m

Nutzbare Seillänge Oberste Lage 10.0 m

Spannung 230 V / 50 Hz

Seilgeschwindigkeit 1. Lage 3.0 m/min

Seildurchmesser 4 mm

YALE-192054528

Mehr Details

2.740,00 € exkl. 19% MwSt.

Lieferzeit: ca. 1 Woche

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Tragfähigkeit 100 kg (1. Lage) mit bis zu 10.0 m nutzbarer Seillänge (oberste Lage)
Doppelsicherheitsbremse (mechanisch, vom Antrieb getrennt) für sicheren Last-Halt
Entspricht DGUV V54 (BGV D8)
Sonderfreigabe: statisches Abhängen über Personen (bei seltenen Hubbewegungen)
Endschalter (oben/unten) und Hängetaster mit NOT-AUS
230 V / 50 Hz, 0.12 kW, IP55, 40 % Einschaltdauer
Lebensdauergeschmiertes Getriebe und kompakte, montagefreundliche Bauform

Informationen: Elektroseilwinde THETA

Die Elektroseilwinde THETA ist eine kompakte, motorbetriebene Trommelwinde zur Konsolbefestigung zum Heben und Senken von Lasten. Der hohe Sicherheitsstandard wird durch eine mechanische, vom Antrieb getrennt wirkende Doppelsicherheitsbremse erreicht, die die Last in jeder Position sicher hält.

Konzipiert für Anwendungen mit seltenen Hubbewegungen ermöglicht die THETA – im Rahmen der vorgesehenen Nutzung – das statische Abhängen von Lasten über Personen (Sonderfreigabe). Die Winde wird funktionsfähig geliefert; ein Seil ist nicht im Lieferumfang enthalten.

Einsatzbereiche

Die THETA eignet sich für universelle Hub- und Abhängaufgaben, z. B. in Gebäudetechnik, öffentlichen Gebäuden, Kirchen, Bahnhöfen, Sportstätten sowie für wiederkehrende Abhängungen wie Dekorationen, Banner/Plakate oder Beleuchtung.

Sicherheitsaspekte & Normen

Entspricht DGUV V54 (BGV D8) und verfügt über eine Sonderfreigabe zum statischen Aufhängen von Lasten über Personen (inkl. Sachverständigengutachten, sofern gefordert).
Sicherheitsprinzip: zwei unabhängig voneinander wirkende Bremsen bzw. Doppelfederbremse (mechanisch, vom Antrieb getrennt) für sicheren Last-Halt in jeder Stellung.
Auslegung von Anbaukonstruktionen für maximale Kräfte gemäß EN 13001 (Hinweis aus Montageanleitung).
Betriebshinweis: Während der Hubbewegung sind Personen im Gefahrenbereich der Last verboten; ein szenischer Betrieb ist nicht zulässig.

Ausstattung & Funktionsprinzip

Kompakte Bauform und werkseitig betriebsbereite Ausstattung.
Direktsteuerung mit Hängetaster (AUF/AB, inkl. NOT-AUS) sowie Getriebeendschalter (oben und unten).
Anschlusskabel mit Stecker; prüf- und wartungsfreundlich.
Stirnradgetriebe; Getriebe lebensdauergeschmiert und für verschiedene Einbaulagen geeignet.

Technische Daten

Merkmal	Wert
Tragfähigkeit / Seilzugkraft (1. Lage)	100 kg (0.1 t)
Nutzbare Seillänge (1. Lage)	2.9 m
Nutzbare Seillänge (oberste Lage)	10.0 m
Seilgeschwindigkeit (1. Lage)	3.0 m/min
Seildurchmesser	4 mm
Spannung	230 V / 50 Hz
Motorleistung	0.12 kW
Einschaltdauer	40 %
Schutzart	IP 55
Triebwerksgruppe	1 Am
Gewicht	ca. 20.0 kg
Artikel-Nr.	YALE-192054528

Lieferzustand

Winde einsatzbereit mit Steuerung und Endschaltern.
Anschlusskabel inkl. Stecker sowie Hängetaster am Steuerkabel (werksseitig).
Drahtseil: nicht enthalten (bauseitig bereitzustellen).

Montage & Inbetriebnahme

Die Montage erfolgt über die vorhandenen Montagebohrungen an einer geeigneten, ebenen Anschraubfläche. Nach dem Auflegen und Befestigen des Drahtseils, elektrischem Anschluss und dem Einstellen der Endschalter sind vor dem Einsatz die vorgesehenen Prüfungen durchzuführen.

Montagepunkt	Vorgabe
Befestigungsschrauben	M10, Güteklasse min. 8.8, 4 Stück
Anziehmoment Befestigung	40 Nm
Seilbefestigung an der Trommel	2 Klemmschrauben, M5, Anziehmoment 4.8 Nm
Seilreserve	In unterster Laststellung mindestens 3 Seilwindungen auf der Trommel

Anbaukonstruktionen für maximale Kräfte auslegen (Hinweis EN 13001).
Schrauben gleichmäßig anziehen und sichern; auf unbehinderten Seilablauf achten.
Je nach Einsatz können zusätzliche Notendschalter vorgeschrieben sein.

Drahtseil & Seilendverbindungen

Für den Betrieb sind die Vorgaben zu Seildurchmesser, Mindestbruchkraft und Seilart gemäß Typenschild bzw. Dokumentation einzuhalten. Bei ungeführten Lasten ist das Seildrehverhalten zu berücksichtigen; je nach Anwendung ist ein drehungsarmes bzw. drehungsfreies Drahtseil zu verwenden.

Empfohlenes Drahtseil: EN 12385-2, 19x7WC, 1960 BsZ (DIN 3069 – SE 1960 N/mm²).
Seilendverbindungen u. a. nach EN 13411-2 / EN 13411-3 (gemäß zulässiger Ausführung).
Drahtseilklemmen nach EN 13411-5 (DIN 1142) dürfen als Seilendverbindung im Hebezeugbetrieb nicht eingesetzt werden.

Wartung & Prüfung

Mindestens 1x jährlich UVV-Prüfung durch Sachkundigen durchführen.
Inspektions- und Wartungsanleitungen einhalten; nur Original-Zubehör- und Ersatzteile verwenden.

Passende Artikel/Zubehör

Drahtseil passend zu 4 mm nach EN 12385-2 (Empfehlung siehe Dokumentation).
Seilendverbindungen nach EN 13411 (zulässige Ausführungen beachten; keine Drahtseilklemmen EN 13411-5 im Hebezeugbetrieb).
Alternative PFAFF-Serie für höhere Traglasten und Standardanwendungen: Elektroseilwinde BETA SL.
